Geberit Hygienesystem für Trinkwasserinstallationen
Trinkwasserleitungen in Wohnanlagen wie Ferienwohnungen, in öffentlichen Gebäuden oder Hotels werden immer wieder über längere Zeit nicht genutzt. Um Stagnation in den Rohrleitungen und somit Vermehrung von Legionellen oder anderen Keimen zu verhindern, ist ein regelmäßiger Wasseraustausch in den Trinkwasserleitungen erforderlich. Dies kann manuell durch einen Haustechniker oder – zeitsparend und effizient – mit einem automatisierten System erfolgen.
Mit dem Geberit Hygienesystem bietet Geberit ein ganzheitliches Konzept zum automatischen, bedarfsgerechten und regelmäßigen Wasseraustausch an. Profis können so passende Lösungen entwickeln, um den Wasserwechsel in der Trinkwasserinstallation aufrecht zu erhalten. Der Betreiber der Anlage hält mit dem Hygienesystem lokal gültige Trinkwasserverordnungen ein.
Das Geberit Hygienesystem umfasst hydraulisch optimierte Rohrleitungssysteme, praxisgerechte Installationskomponenten, Hygienespüleinheiten sowie Sensoren und intelligente Tools zur Vernetzung und Steuerung von Sanitärelementen im Betrieb.
Gute Gründe für das Geberit Hygienesystem
Umfassendes System für Trinkwasserhygiene
System mit allen notwendigen Komponenten für effektives Trinkwassermanagement.
Sicheres Trinkwassermanagement
Durch automatische Fehlermeldungen und Warnungen wissen Nutzer, ob die Anlage sicher läuft.
Nachweisbare Spülungen
Mit den Protokollen der Spülevents können regelmässige Spülungen nachgewiesen werden.
Flexible Möglichkeiten
Eine Vielzahl an Spüleinheiten und Spüllogiken erfüllen unterschiedliche Anforderungen.
Zentrale Bedienung mit Geberit Connect
Zentral die angebundenen Endgeräte bedienen, einstellen und Protokolle herunterladen.
Geringerer Wasserverbrauch
Intelligente Spülprogramme und der Einsatz von GEBUS Sensoren ermöglichen eine gezielte und bedarfsgerechte Spülung der Anlage.
Erweiterte Auswahl von Spülprogrammen
Im Vergleich zum Einzelgerät können mit Geberit Connect Zeitspülungen, Differenzspülungen und Temperaturspülungen ausgeführt werden.
Kombination der Spülprogramme
Geberit Connect ermöglicht das zeitgleiche Programmieren von mehreren Spülprogrammen, sodass mehrere Kriterien erfüllt werden.
Alle Hygienespülungen im Überblick

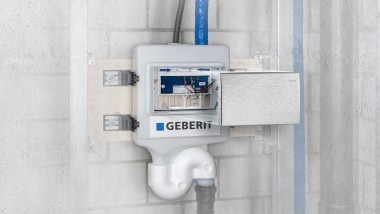

| Geberit HS10 / HS30 / HS50 Hygienespülung | Geberit Unterputzspülkasten mit HS30 / HS50 Hygienespülung | Geberit HS05 Hygienespülung | Elektronische Steuerung mit Intervallspülung | Geberit HS01 Hygienespülung | ||
|---|---|---|---|---|---|---|
| Überblick | Produktvarianten (WA = Wasseranschluss) | 1 WA 2 WA | 1 WA 2 WA | Kein zusätzlicher Wasseranschluss, für die Hygienespülung wird das Füllventil des Spülkastens verwendet | Kein zusätzlicher Wasseranschluss | 1 WA |
| Bedienung |
|
|
|
|
| |
| Geberit Connect | (HS50) | (HS30 / HS50) | - | |||
| Anbindung an Gebäudeautomation | ||||||
| Digital I/O | (HS 30 / HS50) | (HS30 / HS50) | - | - | - | |
| BACnet/IP | (HS50) | HS30 (über Geberit Power & Connect Box) / HS50 (direkt) | - | |||
| direkt 24 V (auf/zu) | (HS10) | - | - | - | - | |
| Spülprogramme |
|
|
|
|
| |
| Verwendungszwecke |
|
|
|
|
| |
| Stromversorgung |
|
|
|
|
| |
| Technische Details | Fließdruck | 50 - 1000 kPa | 10 – 1000 kPa | 10 – 1000 kPa | 10 – 800 kPa | 20 – 1000 kPa |
| Amwendungen | Kalt- und/oder Warmwasser | Kalt- und/oder Warmwasser | Kaltwasser |
|
| |
| Spülleistung | 10 l/min pro Magnetventil (alternativ 4 l/min | 4 l/min | 10 l/min bei 300 kPa | 10 l/min (WC) / 14 l/min (UR2) ) / 5 l/min (WT-A3) ) bei 300 kPa | 3 l/min | |
| Maximale Spüldauer | 60 Min | 10 min | 200 s | 200 s (WC) / 180 s (UR2) ) / 200 s (WT-A3) ) | 7 min | |
| Maximale Spülvolumen | 600 l | 40 l | 33 l | 33 l (WC) / 42 l (UR2) ) / 17 l (WT-A3) ) | 20 l | |
| Intervallspülung, Werkseinstellung | 72 h | 72 h | 72 h | 24 h | 72 h | |
| Spülmenge, Werkseinstellung | 3 l | 3 l | 1x Vollmengenspülung | 1x Vollmengenspülung (WC) / 7 s (UR2) 2 l ) / Benutzungsdauer plus ggf. Nachlauf (WT-A3) ) | 3 l |
Umfassendes System für Trinkwasserhygiene Dank mehrstufigem Hygienespülmanagement
Um Probleme bei der Trinkwasserhygiene zu vermeiden, ist einerseits ein regelmäßiges Durchspülen der Wasserleitungen notwendig und andererseits die Einhaltung der vorgegebenen Temperaturbereiche.
Damit dies effizient und ressourcenschonend gelingt, kann ein mehrstufiges Hygienespülmanagement genutzt werden, das sich am individuellen Bedarf orientiert.
- Stufe 1: Richtig verrohrt: optimierte Rohrinstallation
- Stufe 2: Regelmäßig gespült: zusätzliche Hygienespüleinheiten für einen automatisierten Wasseraustausch
- Stufe 3: Kontrolliert gespült: Einsatz von Sensoren zum gezielten Wasseraustauch
- Stufe 4: Intelligent vernetzt: zentrales Hygienemanagement mit Geberit Connect

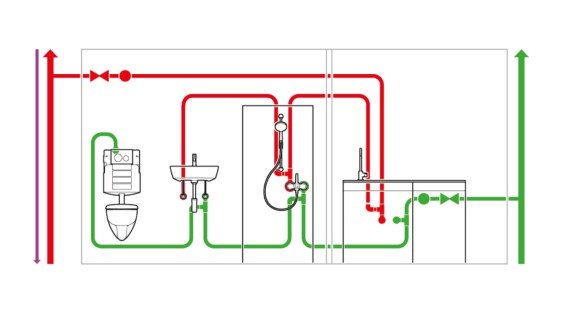

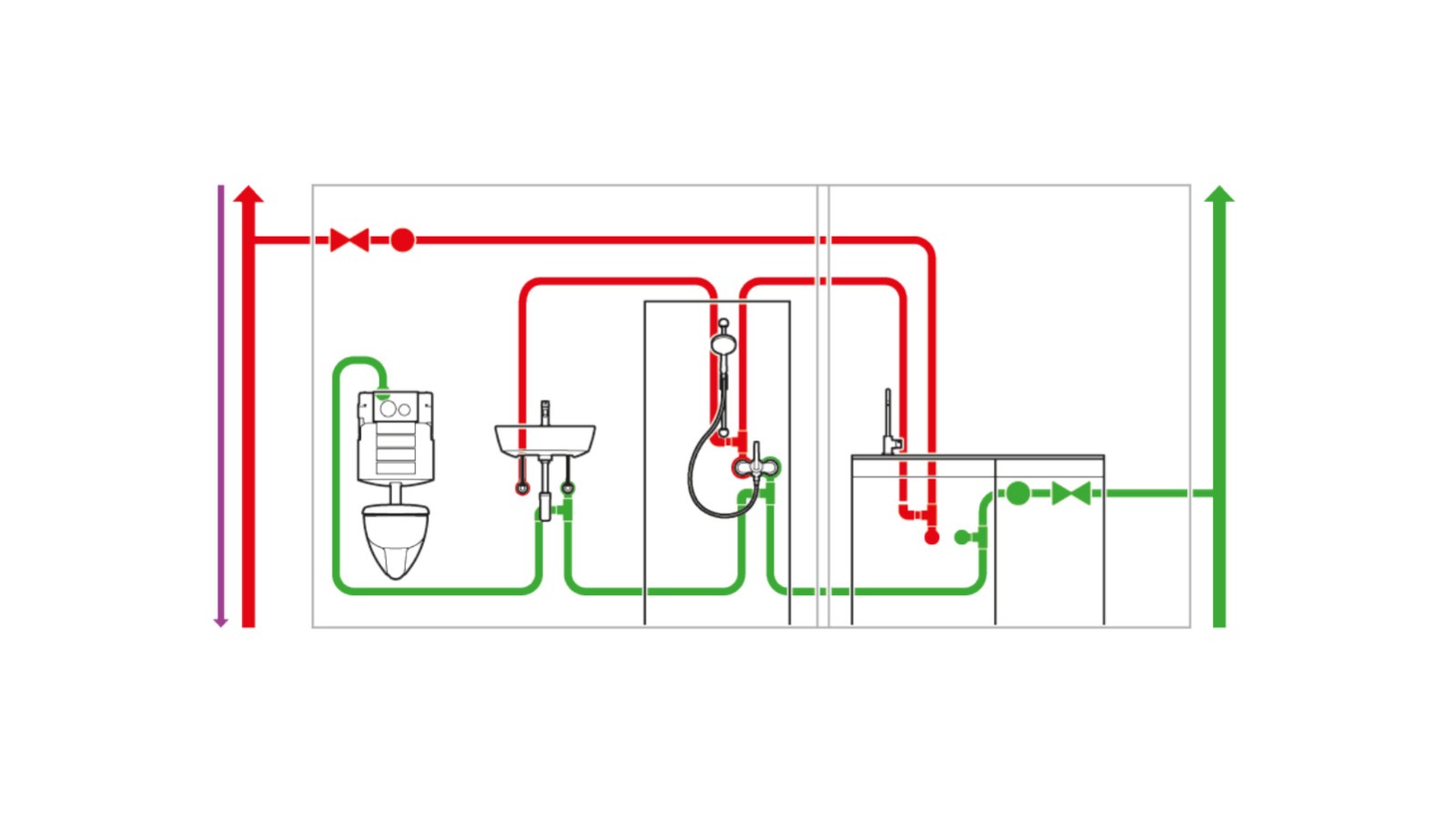

Stufe 1

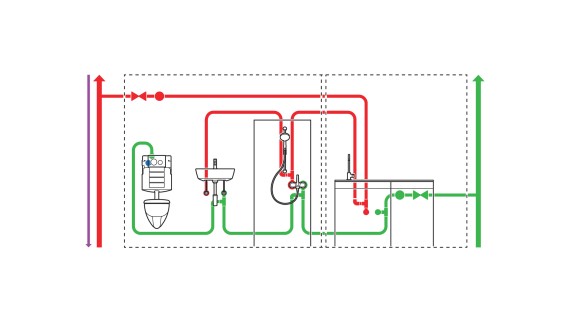

Richtig verrohrt dank optimierter Rohrinstallation
Mit der Optimierung der Trinkwasserinstallation kann bei ständiger Nutzung ein regelmäßiger Wasseraustauch erreicht werden.
Vorteile von optimierten Rohrinstallationen:
- Geringe Rohrleitungsinhalte
- Kurze Ausstoßzeiten
- Geringes Stagnationsrisiko
- Verringerung der Wärmelast auf die Kaltwasserleitung
Eine optimierte Rohrleitungsinstallation lässt sich mit folgenden Maßnahmen erreichen:
- Kleinstmöglicher Rohrdurchmesser
- Durchgeschleifte Rohrinstallation im Stockwerk mit einem häufig genutzten Verbraucher am Leitungsende
- Thermisch entkoppelte Leitungsführung im Stockwerk
- Getrennte Schächte für Trinkwasser warm (PWH, PWH-C) und Trinkwasser kalt (PWC)
- Ordnungsgemäße Dämmung der Rohrleitungen (PWH, PWH-C, PWC)
Für die Rohrinstallation stehen verschiedene Rohrleitungssysteme von Geberit zur Verfügung.

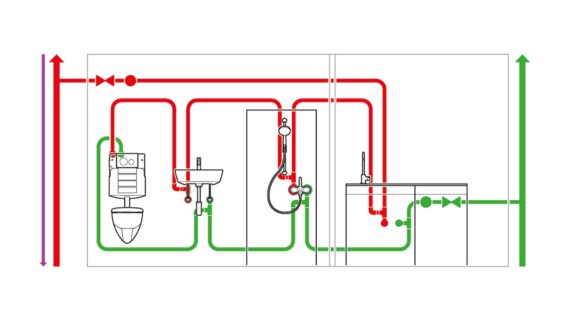

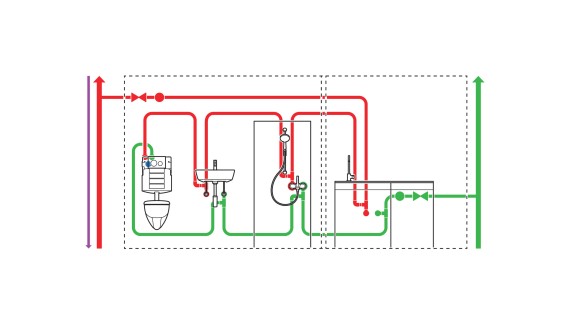

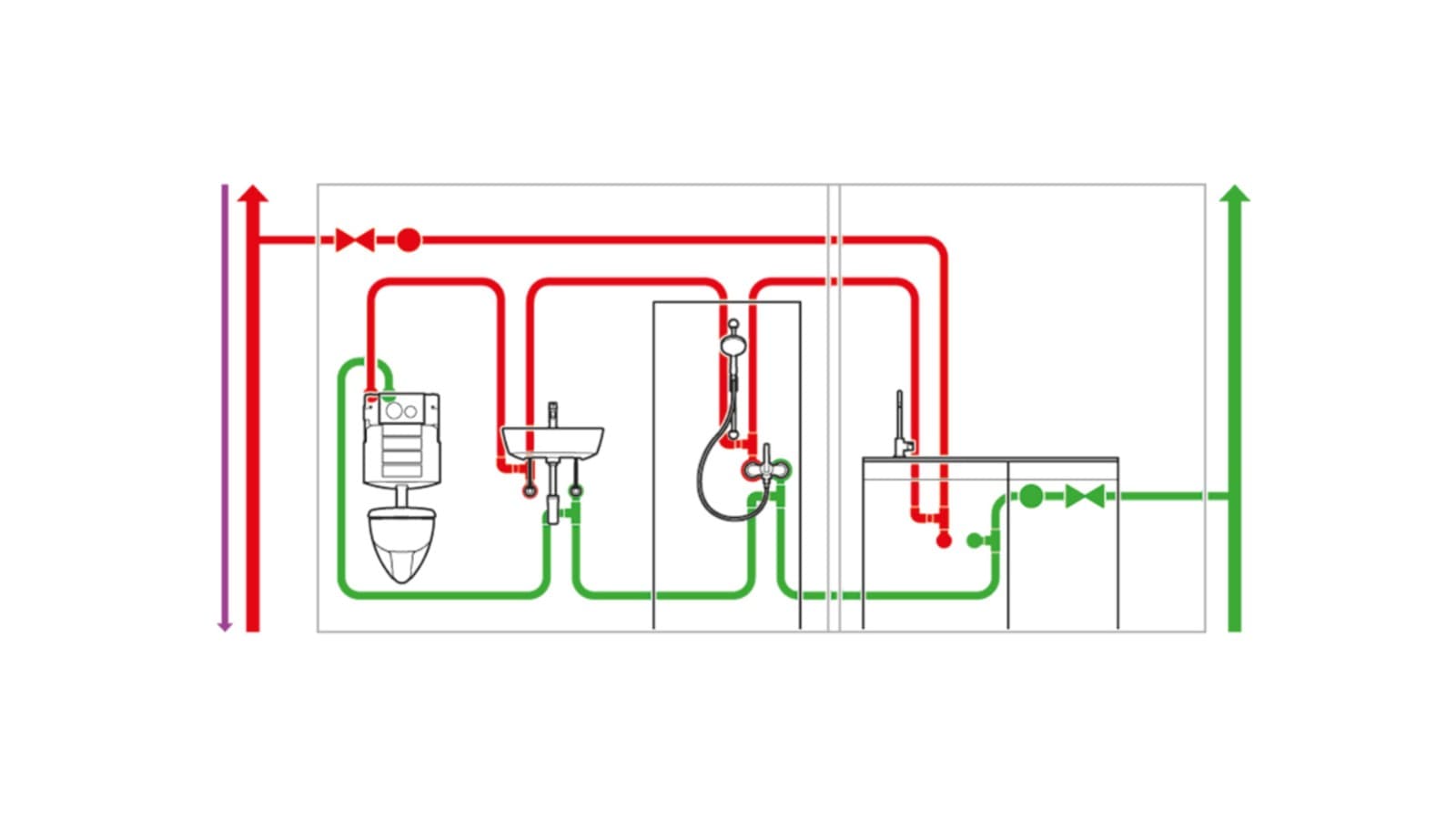

Stufe 2

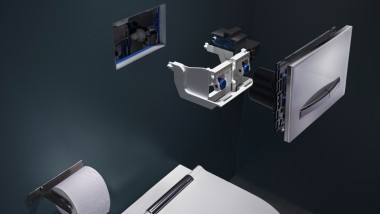

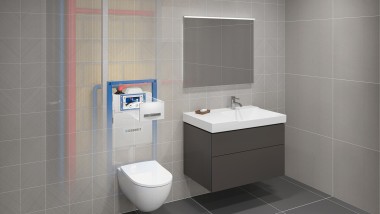

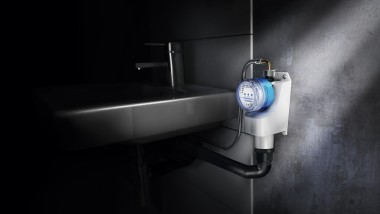

Regelmäßig gespült durch zusätzliche Hygienespülungen
Bei unregelmäßiger Nutzung sollten zusätzlich zu der optimierten Rohrinstallation auch Hygienespüleinheiten eingesetzt werden, um damit den regelmäßigen Wasseraustausch zu automatisieren.
Vorteile mit Einsatz von zusätzlichen Hygienespülungen:
- Spülprogramme nach Bedarf
- Auch Warmwasser kann gespült werden
- Konfiguration, Funktionskontrolle, Protokollierung und Wartung über die Geberit Control App
- Planungsflexibilität durch unterschiedliche Lösungen zum automatisierten Wasseraustausch
- Anbindung in Gebäudeautomation per Digital I/O

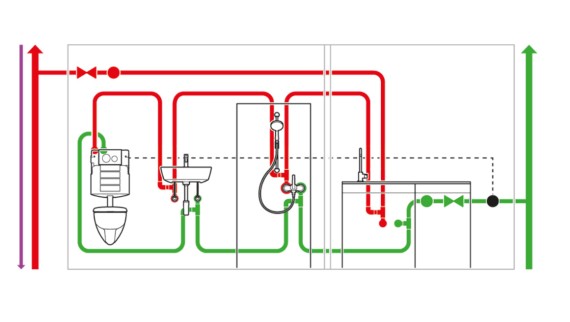

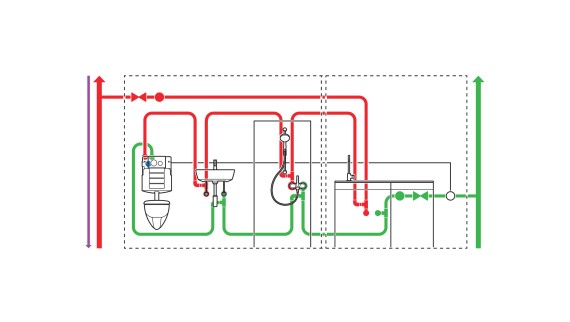

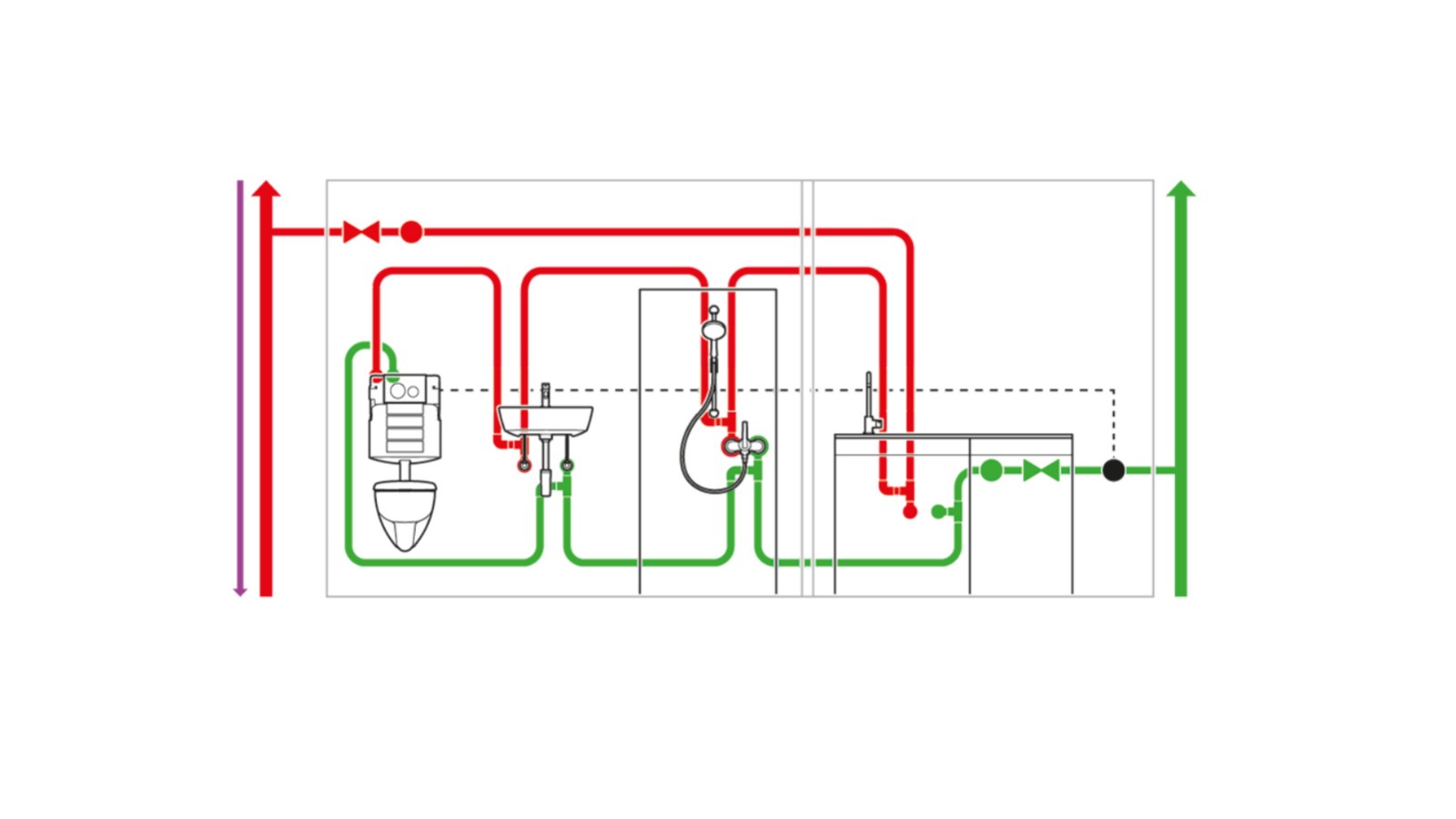

Stufe 3
Kontrolliert gespült durch den Einsatz von Sensoren
Bei erhöhten Anforderungen oder wenn generell die Kontrolle der Temperatur und Volumenströme berücksichtigt werden soll, können Sensoren für einen gezielten Wasseraustausch eingesetzt werden.
Vorteile mit Einsatz von Sensoren:
- Temperaturgeführtes Spülprogramm
- Sicherstellung des Wasseraustauschs durch Volumenerfassung
- Protokollierung des gemessenen Wasservolumens

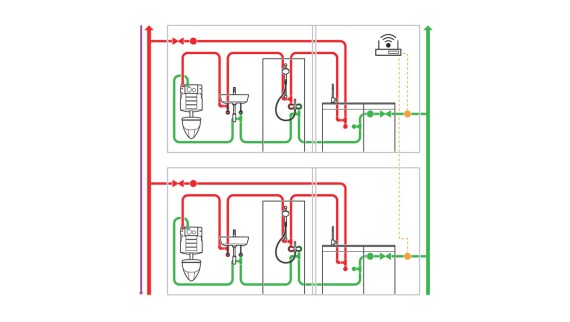

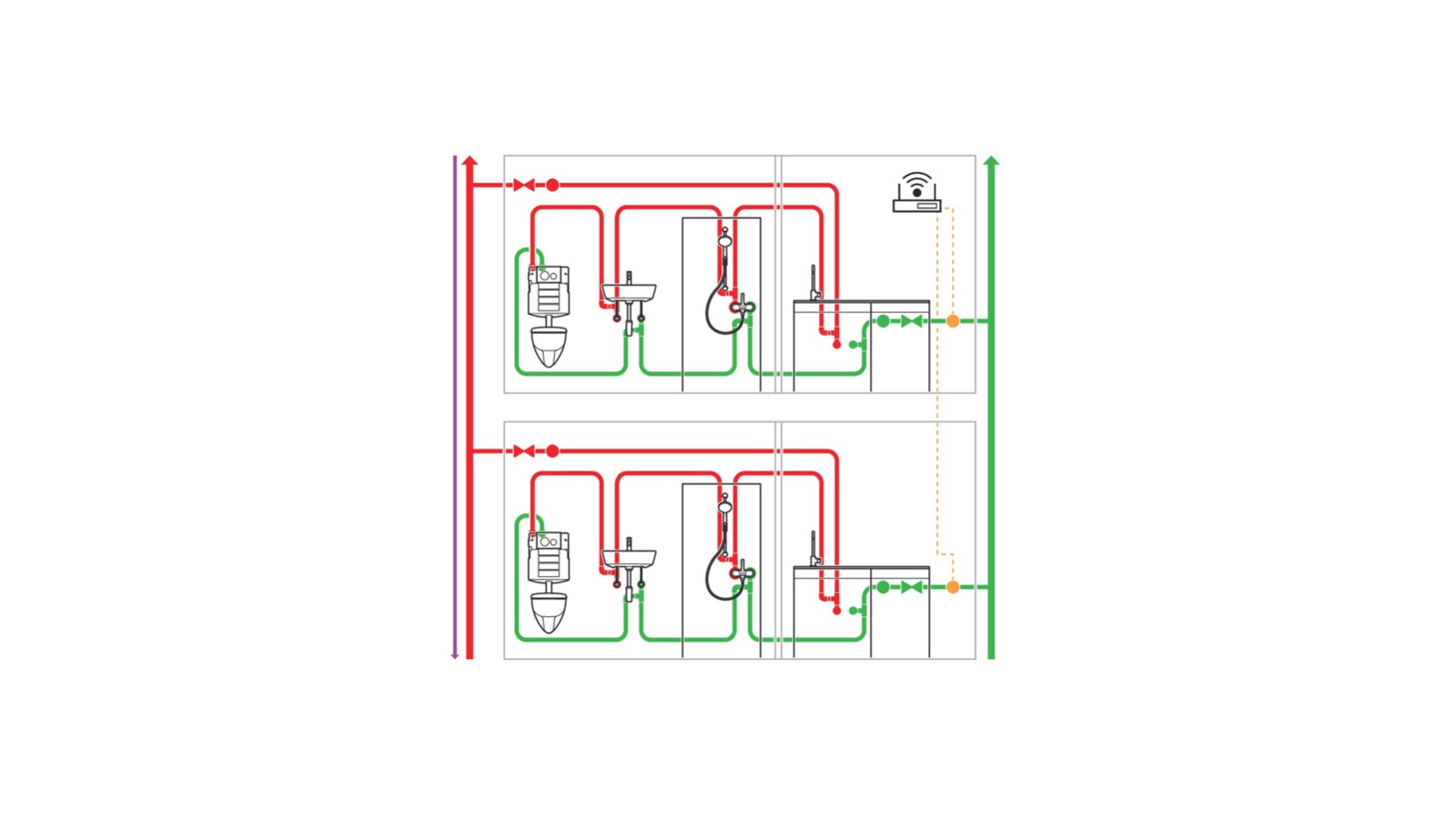

Stufe 4
Intelligent vernetzt dank Vernetzung mit Geberit Connect
Das vernetzte System bündelt die Informationsflüsse und erlaubt ein optimal auf das Gebäude, die Nutzung und die Umgebungsparameter abgestimmtes Hygienemanagement.
Dadurch ergeben sich Vorteile in Bezug auf einen zentralen und sicheren Betrieb, einen optimierten Wasserverbrauch und Flexibilität in Planung und Betrieb:
Hohe Sicherheit:
- Dokumentation des Anlagenbetriebs
- Regelmäßige Spülung bei unregelmäßiger Nutzung
- Zentrale Bedienung und Dokumentation
- Protokollierung der Wassertemperaturen und Durchflüsse mittels der Geberit Sensoren für GEBUS
Optimierte Nutzung und effizienter Betrieb:
- Optimale Nutzung von Trinkwasser durch den Einsatz von Sensorik und Nutzungsdaten
- Manuelle Spülungen zur Sicherstellung des Wasseraustauschs entfallen
- Vereinfachtes Facility-Management
- Hohe Variabilität der möglichen Spülprogramme ermöglicht optimale Anpassung an die spezifischen Anforderungen des Gebäudes
- Protokollierung von Temperaturen und Volumenströmen
Flexibles System:
- Jederzeit erweiterbares System
- Flexible Positionierung der Sensoren
- Möglichkeit zur Integration in eine Gebäudeautomation per BACnet/IP
- Einbindung von Urinalen, Waschtischarmaturen, WC-Steuerungen und weiteren Hygienespülungen möglich

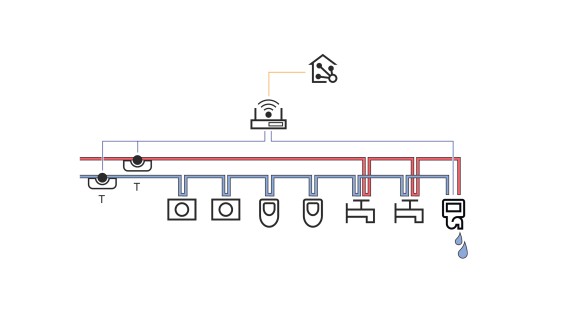

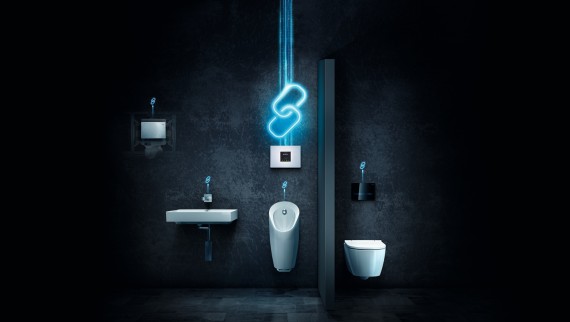

Geberit Connect Technologische Plattform zur Vernetzung
Geberit Connect bietet die Technologieplattform – mit Software und erforderlichen Komponenten – für die Vernetzung der verschiedenen Sanitärapparate.
Durch die Vernetzung von Hygienespülungen, Armaturen, Urinalen oder WCs ergeben sich weitere innovative Möglichkeiten, die den Betrieb einer Trinkwasseranlage in einem Gebäude erheblich erleichtern.
Informationen für die Planung, Installation, Inbetriebnahme und für den Betrieb finden Sie im Geberit Connect Systemhandbuch.

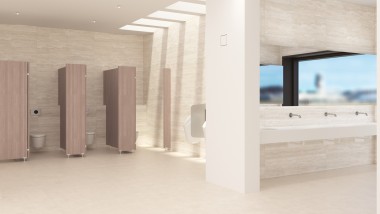

Spülprogramme Lösungen für jede Betriebsart und Anforderung
Mit dem passenden Spülprogramm lassen sich die Anforderungen an eine optimale Trinkwasserhygiene abdecken. Ein Hygienesystem kann auf verschiedene Arten betrieben werden: von der kompakten, analogen Lösung bis zum umfassend vernetzten System wie einer Gebäudeautomation.
Je nachdem, wie eine Trinkwasserinstallation betrieben wird – vernetzt oder unvernetzt – sind für die unterschiedlichen Geberit Hygienespülungen verschiedene Spülprogramme verfügbar:

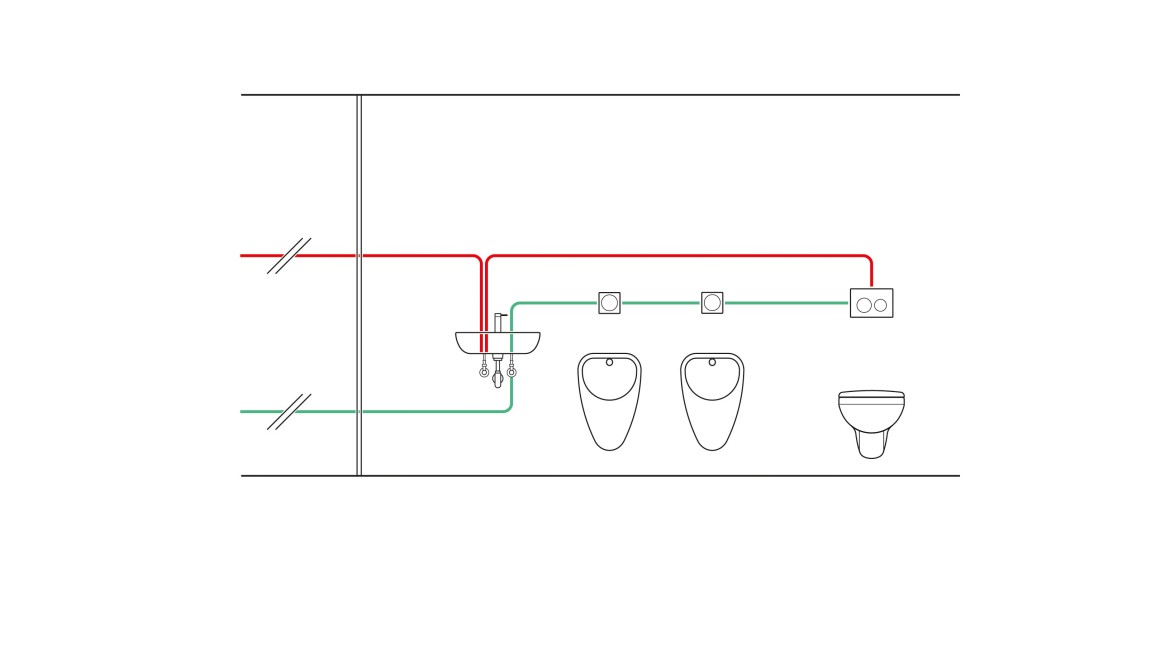

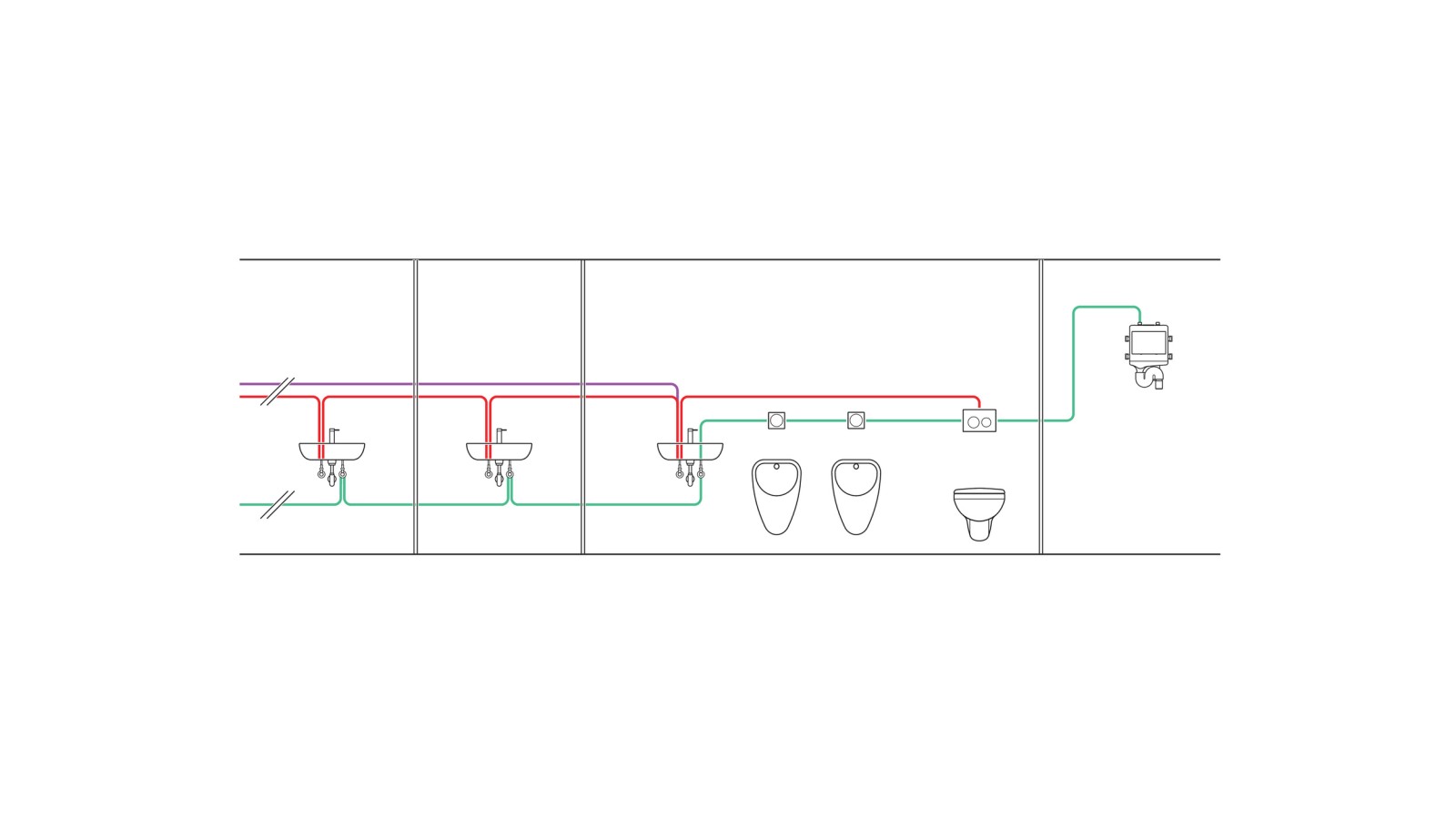

Zeitspülung
Die zeitorientierte Spülung startet nach fest eingestellten Zeitpunkten. Sie beginnt zu einer festen Uhrzeit (z. B. 18:00 Uhr), verbunden mit einem oder mehreren Wochentagen (z. B. Dienstag, Donnerstag und Sonntag). Beim Auslösen der Spülung wird für eine bestimmte, einstellbare Spülzeit gespült.
Anwendungsbeispiele:
- Schulen und Kindergärten
- Ferienhäuser, Campingplätze und Hotels
- Industrie

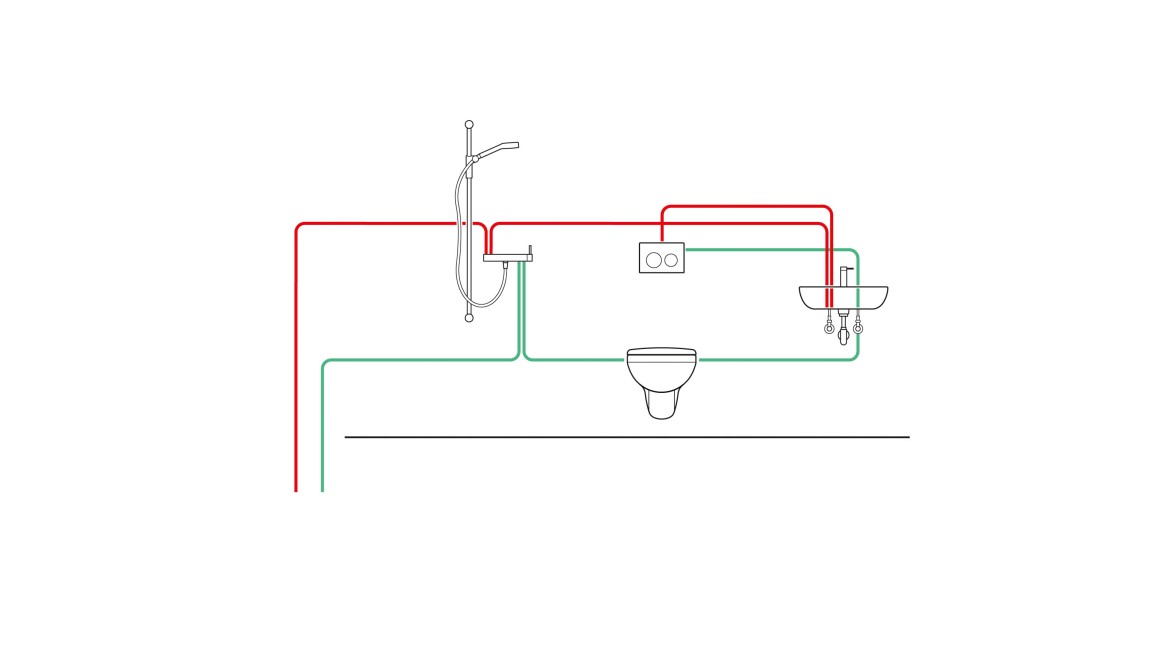

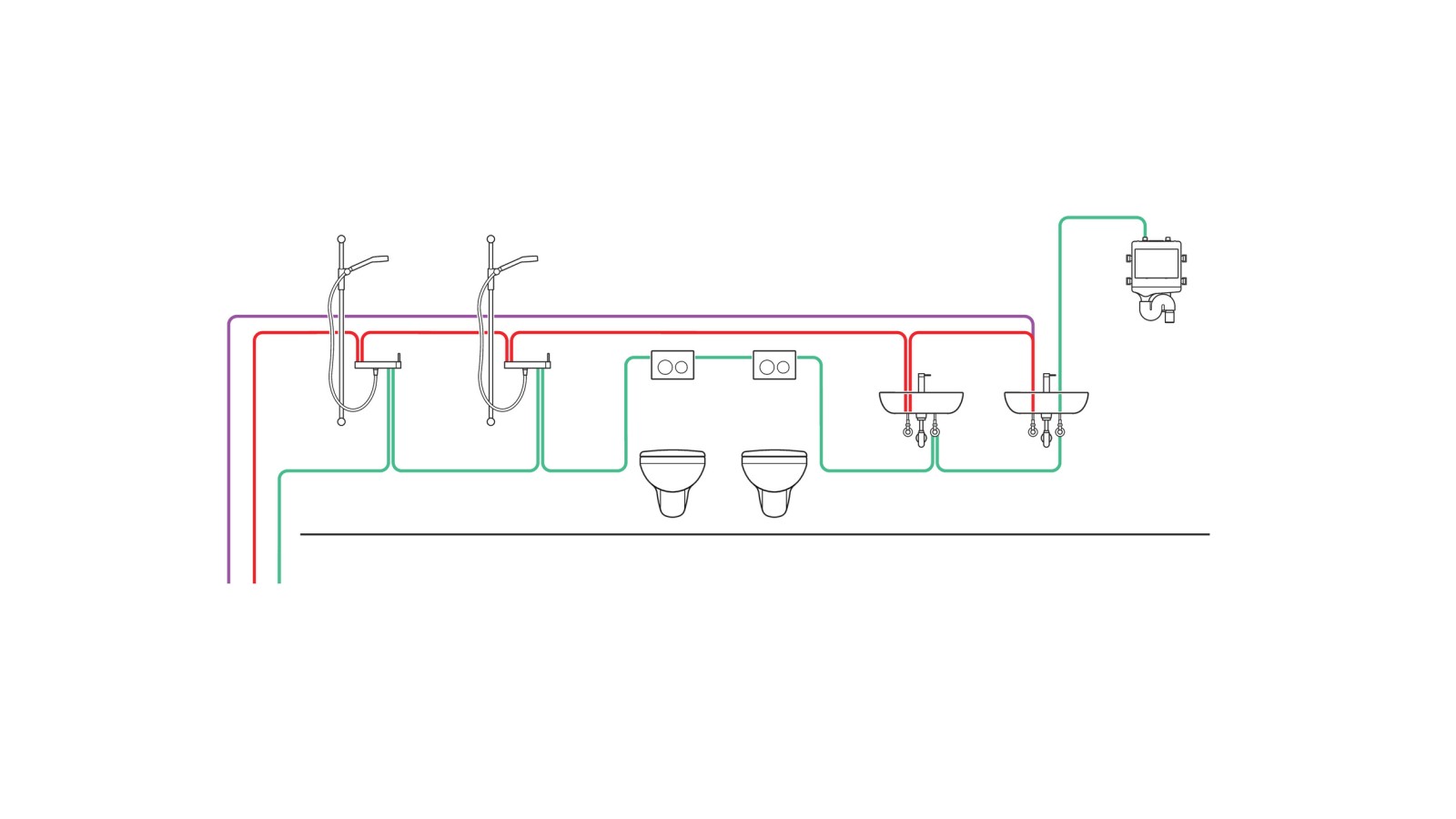

Intervallspülung
Bei der Intervallsteuerung erfolgt eine Spülung nach fest eingestelltem Zeitintervall. Einen festen Spülzeitpunkt gibt es bei dieser Betriebsart nicht.
Damit können die Anforderungen an den regelmäßigen Wasseraustausch nach DIN EN 806-5 und VDI 6023-1 erfüllt werden.
Anwendungsbeispiele:
- Schulen und Kindergärten
- Ferienhäuser, Campingplätze und Hotels
- Wohngebäude

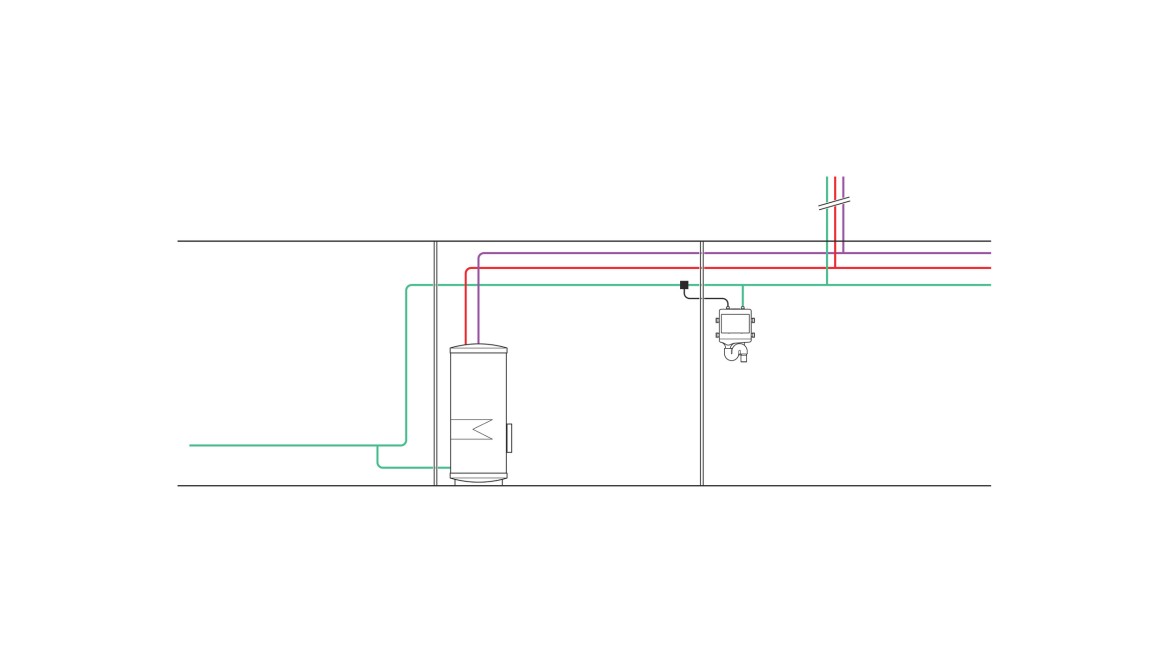

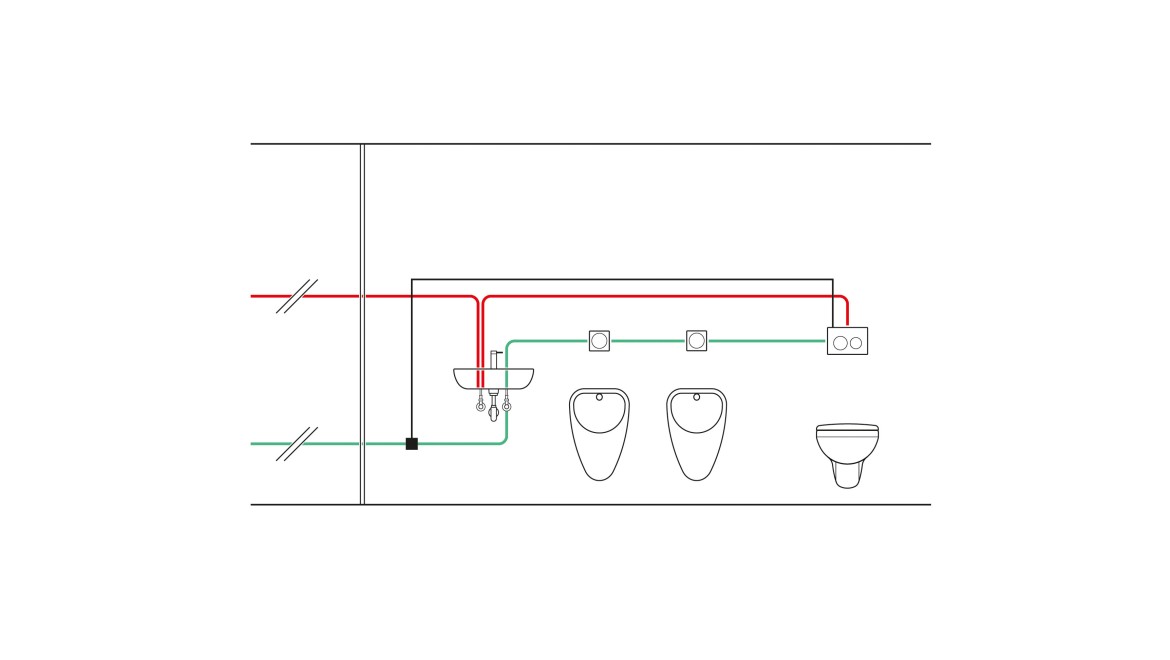

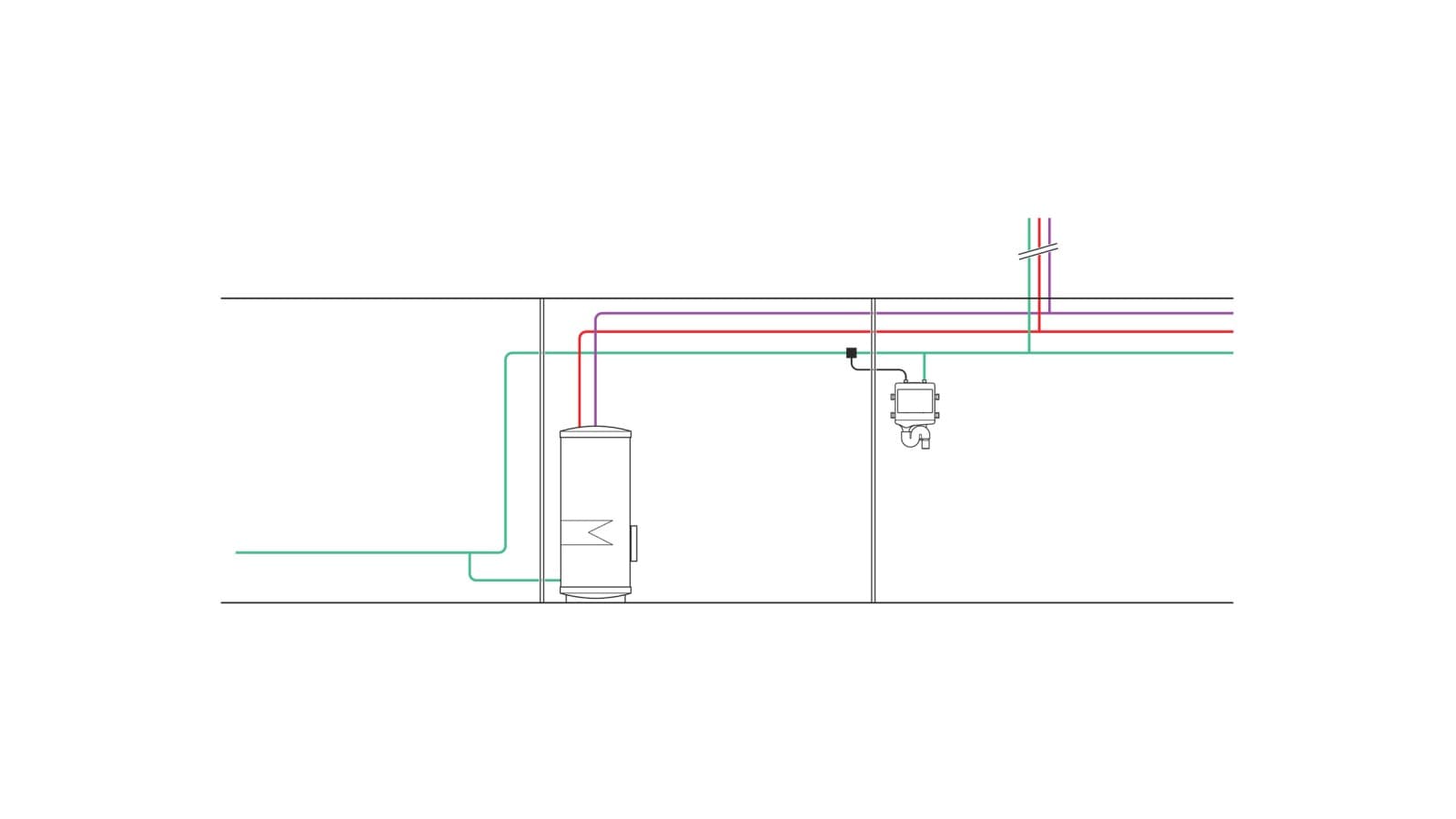

Temperaturspülung
Dieses Spülprogramm dient dem Wasseraustausch in Kaltwasserleitungen, die aufgrund äußerer Wärmelasten zu stark erwärmt wurden. Bei dieser Betriebsart startet die Spülung beim Erreichen einer bestimmten Temperatur (z. B. normative Vorgabe Kaltwasser maximal 25 °C). Das Spülende erfolgt entweder durch das Erreichen einer Stopptemperatur oder nach einer vorgegebenen maximalen Spülzeit.
Wird innerhalb eines vorgegebenen Zeitfensters keine Temperaturüberschreitung festgestellt, löst die Steuerung eine Routinespülung aus. Die Routinespülung ist intervallgesteuert. Mithilfe der Freigabezeit kann ein Zeitraum festgelegt werden, in dem die Hygienespülung keinen Spülvorgang auslösen soll (z. B. 22:00 Uhr bis 08:00 Uhr in Hotels).
Anwendungsbeispiele für die temperaturgesteuerte Spülung in Bereichen mit hohen Wärmelasten sind:
- Technikzentren
- Abgehängte Decken
- Installationsschächte
Referenzprojekte
Optimale Trinkwasserhygiene

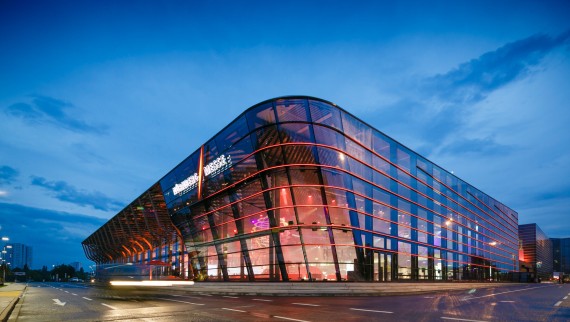

Mit Geberit Connect managt die Messe Nürnberg ihre Sanitäranlagen und stellt die Trinkwasserhygiene sicher – trotz unregelmäßiger Nutzung. Dabei meistert sie die Herausforderung der wechselnden Besucherzahlen und Nutzungsschwankungen.
Vernetzte Hygienespülungen

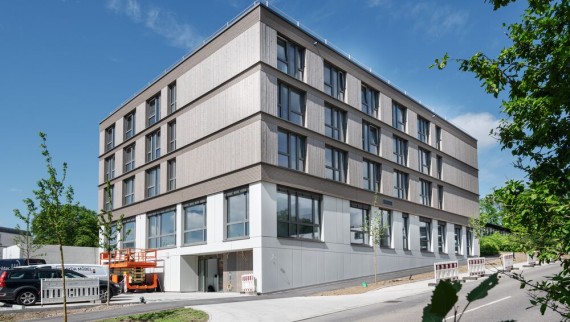

Im Dialysezentrum in Heidenheim wurden die einzelnen Hygienespülungen in den Wohnungen und im Dialysebereich mit Geberit Connect vernetzt. Dies ermöglicht die zentrale Bedienung und Auslesung der Hygienespülungen für Trinkwasserhygiene.

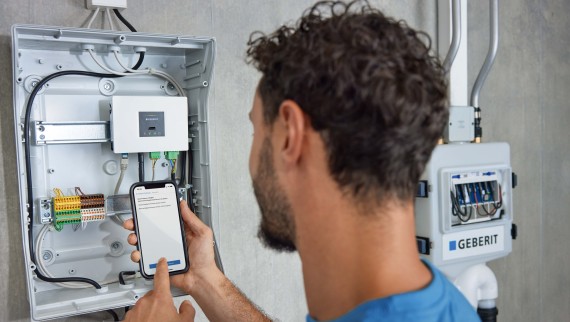

Vernetzte Sanitärtechnik mit Geberit Connect
Westfalia Technologies setzt im neuen Firmengebäude auf eine effiziente Vernetzung der Sanitäranlagen mit Geberit Connect. 43 Sanitärprodukte werden über Geberit Gateways gesteuert, was für transparente Abläufe und eine Optimierung der Trinkwasserhygiene sorgt.
Haben Sie Fragen? Wir helfen Ihnen gerne weiter.
Unsere Spezialisten beraten Planer, Sanitärinstallateure und andere Profis bei ihren Projekten. Sie geben Ihnen gerne Auskunft, wie Sie mit unseren Produkten Ihre aktuellen Herausforderungen am besten bewältigen können.

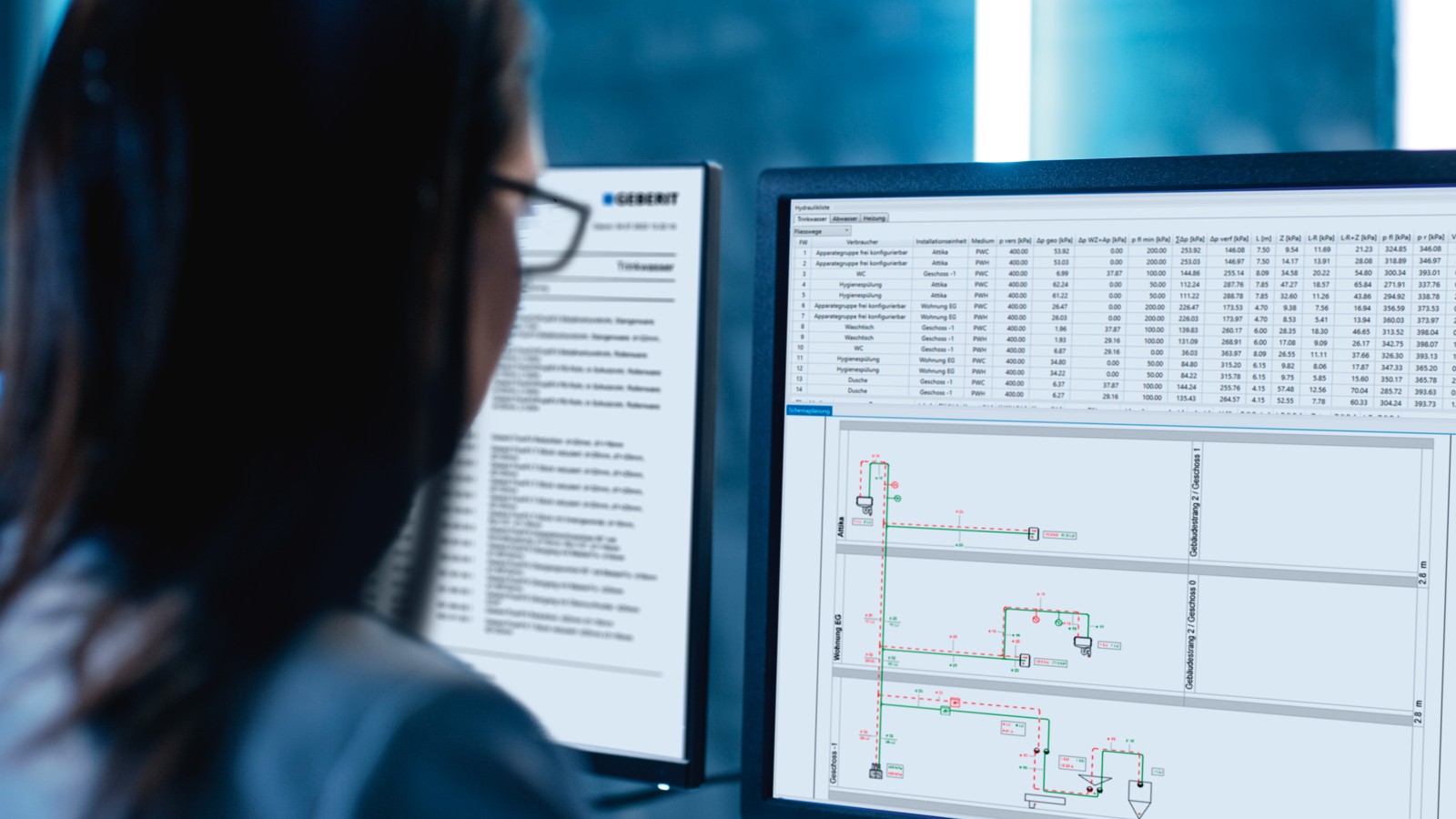

Trinkwasserinstallationen richtig planen mit dem Geberit ProPlanner
Die Planungssoftware Geberit ProPlanner unterstützt Profis auch bei der Planung von Trinkwasserinstallationen.
Mit der Einstellung “Durchschleifen“ verbindet Geberit ProPlanner alle vom Planer ausgewählten Objekte mit dieser Rohrführung. Hygienespülungen können im Planungsprozess flexibel eingesetzt werden. Ebenso lassen sich entsprechende Sensoren platzieren. Aus dem Geberit ProPlanner erhält der Anwender nützliche Informationen und Dokumente wie:
- Materialliste: vollständige Materialliste inklusive aller notwendigen Fittings und Anschlüsse.
- Hydraulikliste: Anzeigen der Druckverluste und Prüfung des ordnungsgemäßen Betriebs. Beim Unter- oder Überschreiten bestehender Grenzwerte erfolgt eine Fehlermeldung, die in der Schemazeichnung visuell ersichtlich ist. Eine Korrektur lässt sich so ganz einfach vornehmen.
- Einstellungsempfehlungen: Empfehlungen für Spülzeit und Spülvolumen.
Weitere nützliche Tools
Geberit Control App
Mit der Geberit Control App können Geberit WCs, Urinale und Waschtischarmaturen gesteuert werden. Hygienespülungen lassen sich einfach konfigurieren und bedienen.
Geberit BIM Plug-in
Das Geberit BIM Plug-in für Autodesk® Revit® fasst alle Geberit Planungs- und Berechnungstools sowie den Zugriff auf die BIM-Daten in einer Anwendung zusammen.
Häufig gestellte Fragen zu Hygienespülungen und Trinkwasserinstallationen
Welche Produkte bieten automatisch auslösende Spülprogramme an?
Geberit bietet eine Vielzahl von Produkten wie Hygienespülungen, WC-Steuerungen, Armaturen und Urinale an, die automatische Spülprogramme ermöglichen. Erkennbar sind diese an der Kompatibilität mit Geberit Control.
Wie werden die Hygienespülungen konfiguriert oder ausgelesen?
Die Bedienung erfolgt ganz einfach mit der Geberit Control App, die kostenlos in den App Stores downloadbar ist.
In welchen Situationen können sich Bakterien im Trinkwasser vermehren?
Legionellen und andere Bakterien vermehren sich in Trinkwasseranlagen, wenn sie die richtigen Nährstoffe, die für sie ideale Umgebungstemperatur vorfinden und genug Zeit haben. Rohrleitungen, in denen das Wasser länger stagniert oder in denen sich Kaltwasser erwärmt, bieten gute Bedingungen für das Bakterienwachstum. Daher ist es wichtig, bereits bei der Planung von Trinkwasserinstallationen darauf zu achten, dass das Wasser regelmäßig ausgetauscht wird.
Ähnliche Produkte entdecken

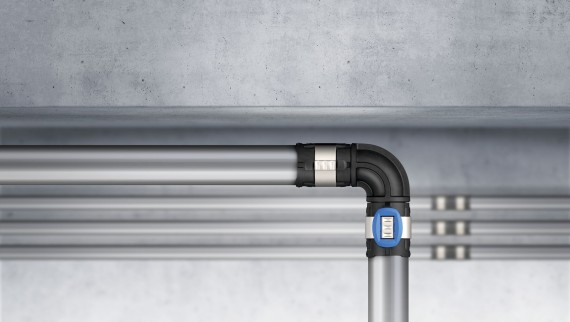

Versorgungssysteme
