Wohnprojekt mit Geberit Supertube Europakarree Erfurt (DE)
Im Wohnprojekt Europakarree kommt die Geberit SuperTube-Technologie zum Einsatz. Sie ermöglicht eine leistungsstarke Entwässerung, vereinfacht die Montage und schafft mehr Planungsfreiheit.

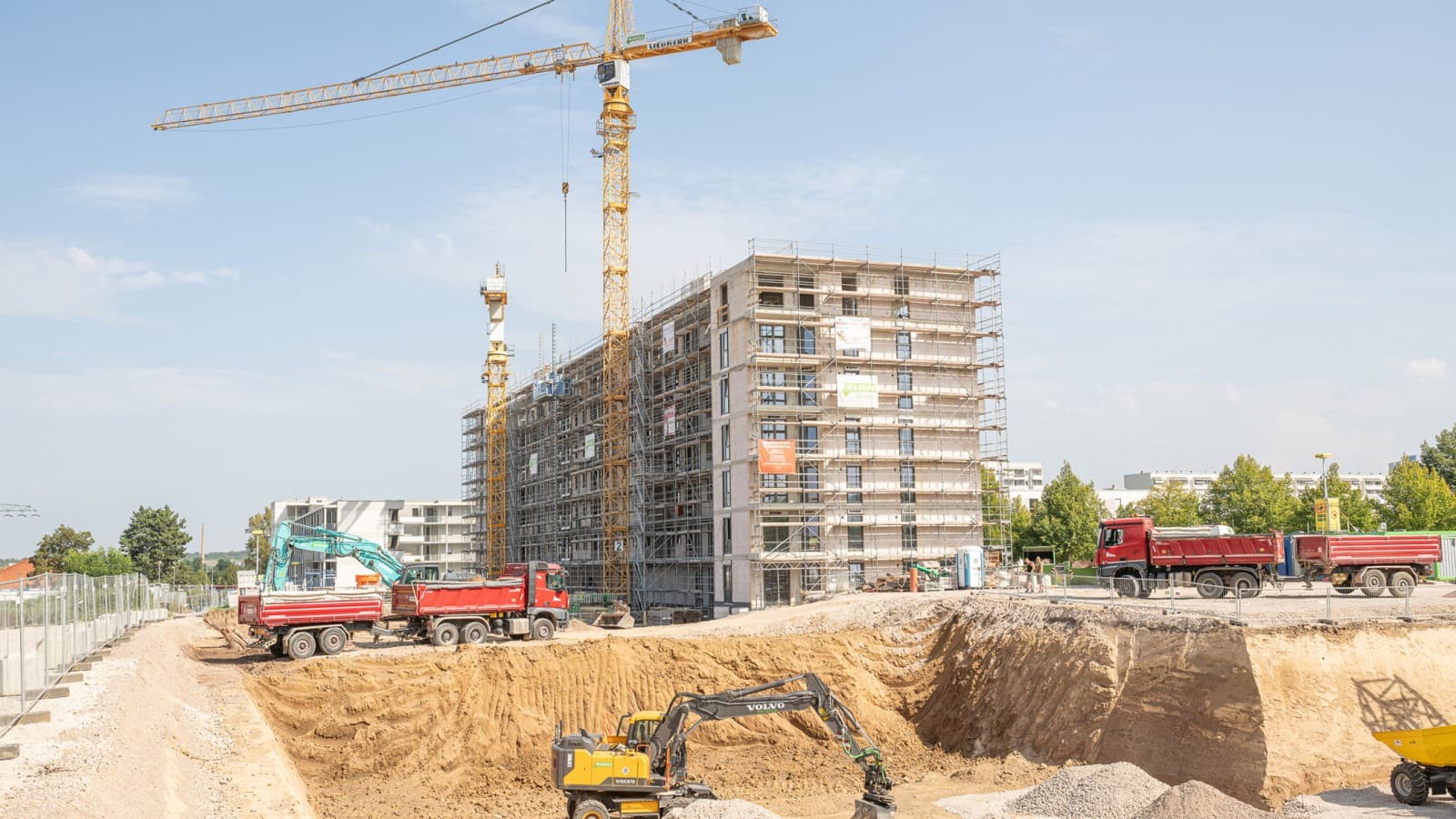

Im Wohnprojekt Europakarree Erfurt entstehen rund 600 hochwertige, moderne Eigentums-, Miet- und Sozialwohnungen. Im Bauabschnitt H wurde auf sieben Geschossen erstmals die SuperTube-Technologie mit dem Entwässerungssystem Geberit Silent-Pro eingesetzt.
Das System überzeugte alle Beteiligten mit klaren Vorteilen: optimierte Strömungsführung, reduzierter Platzbedarf, schnellere Installation und niedrigerer Materialbedarf.
Eine große Herausforderung bei komplexen Wohnbauten ist die Einhaltung der erforderlichen Raumhöhen. Hier punktet Geberit SuperTube ebenso, da sich horizontale Leitungen bis zu 6 m ohne Gefälle installieren lassen. Das erleichtert die Umsetzung deutlich.
Geberit SuperTube ist bereits für weitere Bauabschnitte des Wohnquartiers vorgesehen.
Das Projekt im Überblick
Wohnbau sicher planen
Im Wohnungsbau sind Fallleitungen über 10 m üblich und normativ herausfordernd.
Einfacher planen
Mit Geberit SuperTube lassen sich Entwässerungsleitungen deutlich einfacher umsetzen.
Raumhöhen einhalten
Mit der SuperTube-Technologie lassen sich horizontale Rohrleitungen ohne Gefälle realisieren (bis zu 6 Meter bei d110).
Effiziente Realisierung
Der Verzicht auf Umgehungsleitungen senkt Materialeinsatz und Montageaufwand.
Stimme des Auftraggebers
Der Raumgewinn bedeutet mehr Kopffreiheit. In früheren Bauvorhaben waren wir immer mal wieder nah an den 2,20 m Raumhöhe im Kellergeschoss, teilweise war an der Decke überhaupt keine Abwasserleitung möglich. Mit SuperTube haben wir viel weniger Platzprobleme, das bietet entscheidende Vorteile. Es geht nicht um riesige Größenordnungen, wir sprechen vielleicht von 10 cm. Aber das reicht schon, um viele Probleme zu lösen.
Haben Sie ein ähnliches Projekt? Wir finden für Sie die passende Lösung.
Die Projektanforderung Einhaltung von Raumhöhen
Die Planung und Umsetzung von mehrgeschossigen Wohnhäusern bringt besondere Herausforderungen mit sich. So schränkt der horizontale Verzug von Fallleitungen, der nach DIN 1986-100 ein Gefälle erfordert, die Deckenhöhen im Untergeschoss ein.
Hinzu kommen Umgehungsleitungen bei Fallleitungslängen ab 10 m, die Platz in den Installationsschächten benötigen und Kernbohrungen sowie Brandschutzmassnahmen erforderlich machen.
Im Bauabschnitt H des Europakarrees Erfurt gab es eine weitere Anforderung: Im Versammlungsraum eines Gemeinschaftsbereichs musste eine Raumhöhe von 2,9 m eingehalten werden. Eine Abhängung für eine Verzugsleitung mit Gefälle war in Koordination mit anderen Gewerken jedoch nur schwer umsetzbar.
Eine vergleichbare Herausforderung bestand aufgrund der lichten Höhe in einer Durchfahrt. Dort stand die notwendige Abhängehöhe für einen Fallleitungsverzug von über 10 m nicht zur Verfügung.
Die Lösung von Geberit Geberit SuperTube
Raumhöhen eingehalten

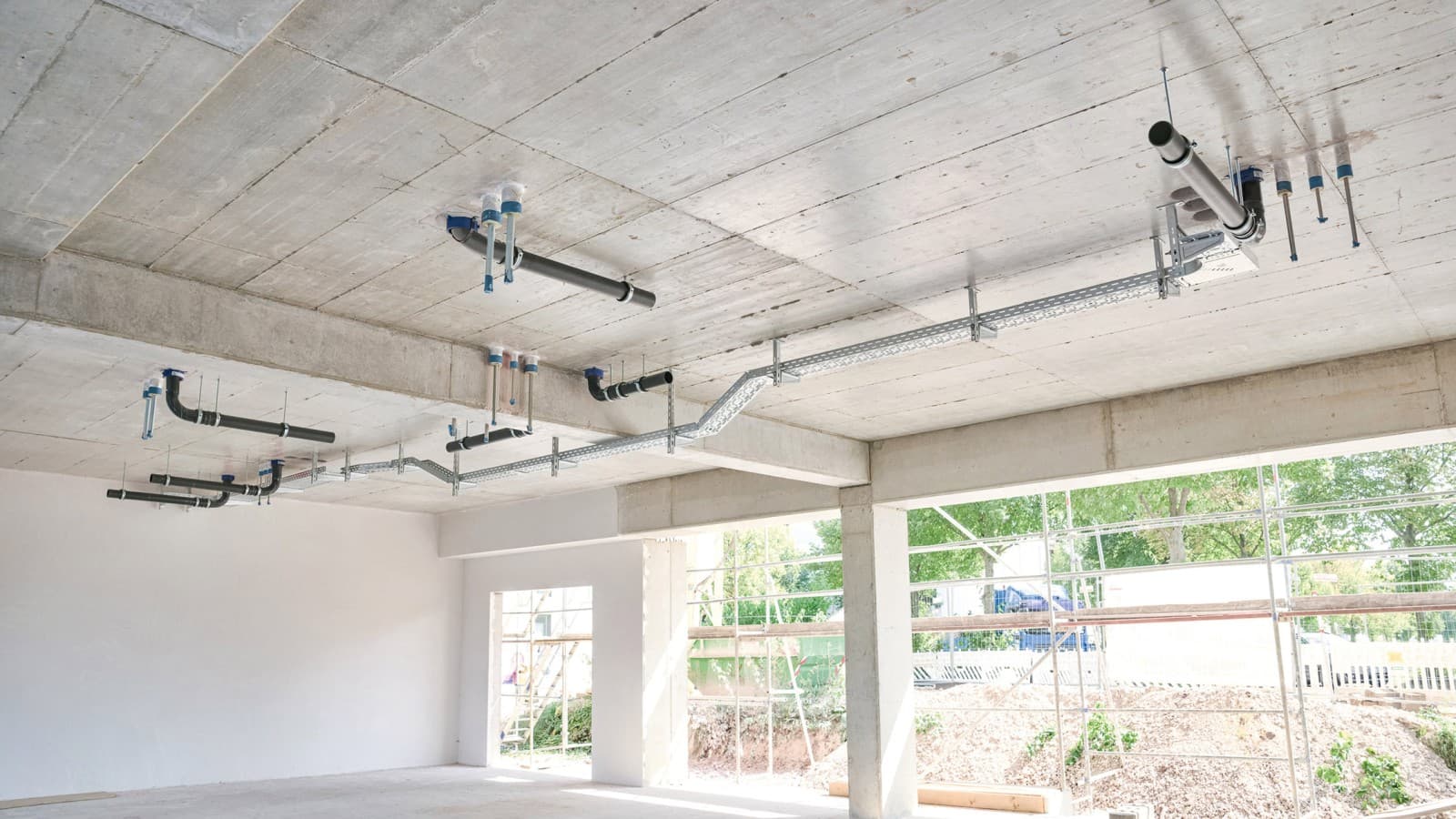

Der Einsatz von Geberit Silent-Pro SuperTube machte eine Installation der horizontalen Rohrleitungen über bis zu 6 m ohne Gefälle möglich. Somit konnten die Vorgaben in Bezug auf die Raumhöhen problemlos eingehalten werden.
Weniger Zeit- und Materialaufwand, mehr Platz

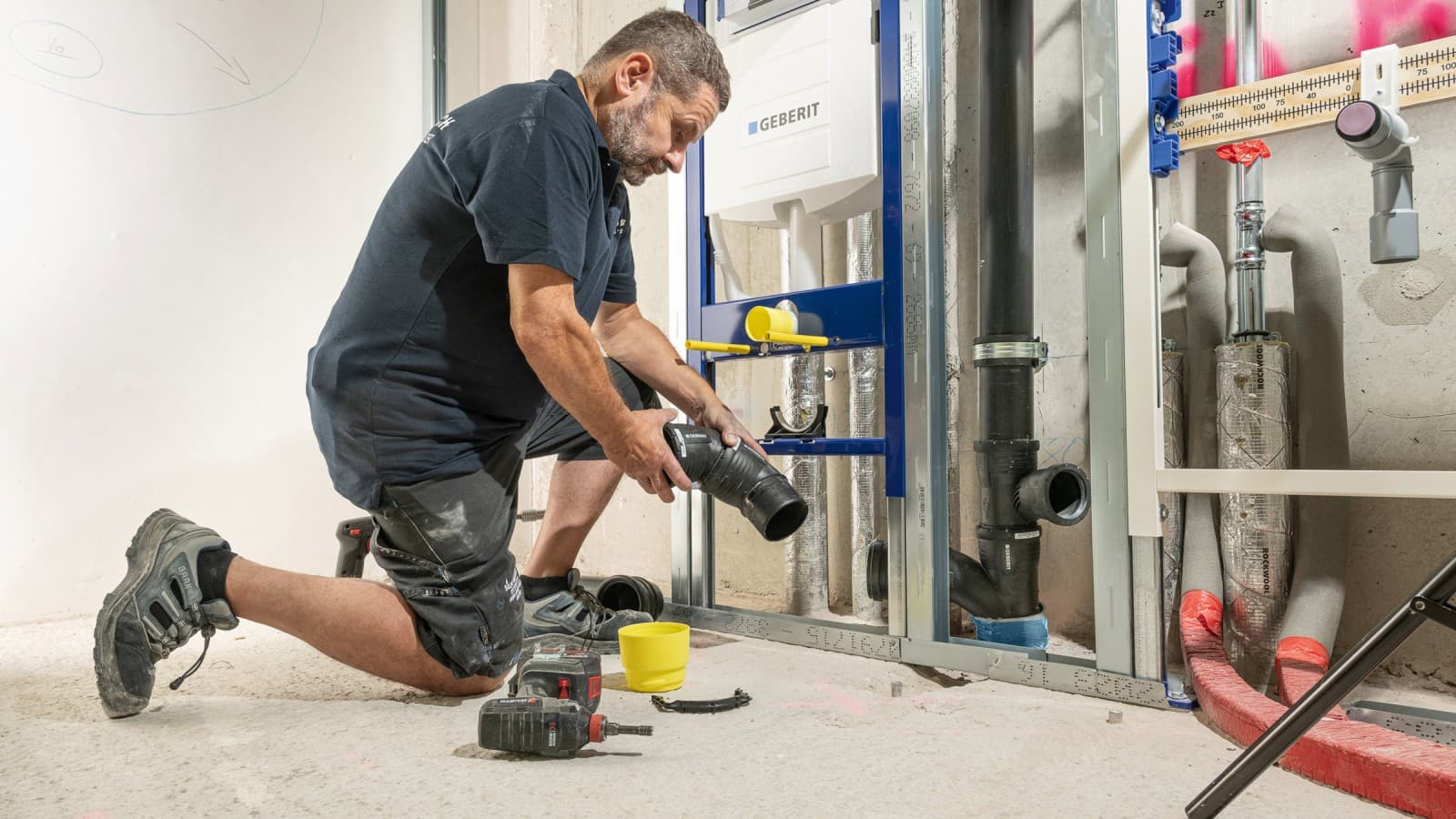

Durch den Einsatz von nur einer Fallleitung ohne Umgehungsleitung reduziert das System den Materialeinsatz, vereinfacht die Installation und verringert den Aufwand für Brandschutzmassnahmen pro Etage.
Bei insgesamt 32 Fallleitungen konnten zahlreiche Bauteile eingespart werden, darunter Kernbohrungen, Deckenvergüsse und Brandschutzmanschetten, da jeweils nur eine Leitung pro Strang erforderlich war.
Die optimierte Hydraulik ermöglichte zudem eine Reduktion der Rohrdimension von DN 100 auf DN 90. Der Verzicht auf Umgehungsleitungen führte zu weniger verbauten Rohrmetern und zusätzlichem Platzgewinn im Installationsschacht. Dies vereinfachte die Koordination mit Lüftungs‑ und Elektroleitungen.
Insgesamt ergaben sich daraus deutliche Materialeinsparungen sowie eine Zeitersparnis von rund 160 Arbeitsstunden.

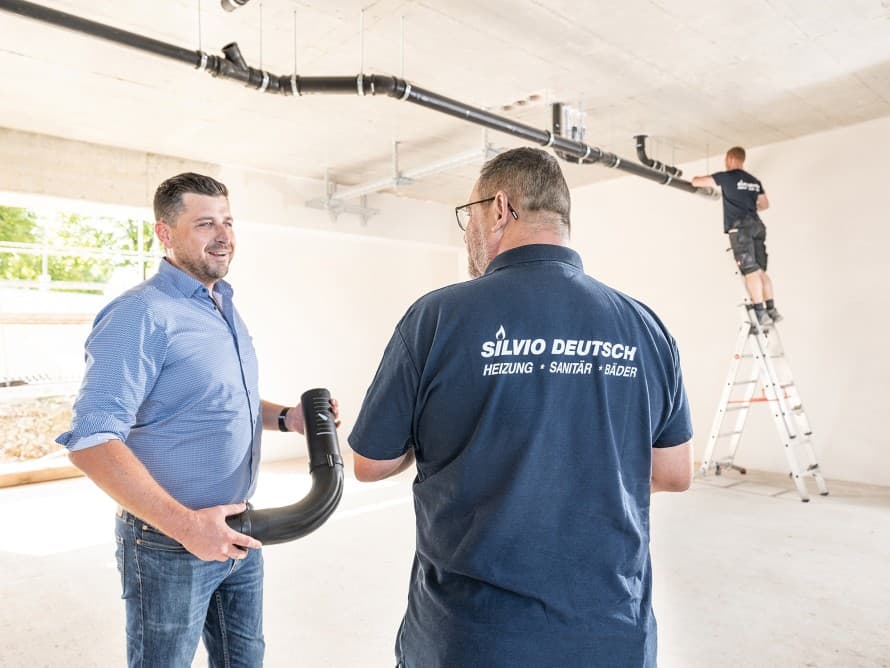

Gute Unterstützung von der Planung bis zur Ausführung
Marcel Roth, Projektleiter bei der ausführenden Installationsfirma Silvio Deutsch GmbH, kannte die Geberit SuperTube-Technologie und dessen Funktionsprinzip bereits aus einer Geberit Nah-Dran-Veranstaltung sowie aus dem Kundenmagazin.
Schnell zeigte sich, dass das System perfekt zu den Anforderungen des Europakarree-Projekts passte. Die Planung erfolgte in enger Zusammenarbeit zwischen Planerin Claudia Sanno, Projektleiter Marcel Roth und Geberit Verkaufsberater Fabian Ritter.
Die Expertise des Geberit Verkaufsberaters überzeugte das Projektteam und schuf Vertrauen in das neue System.

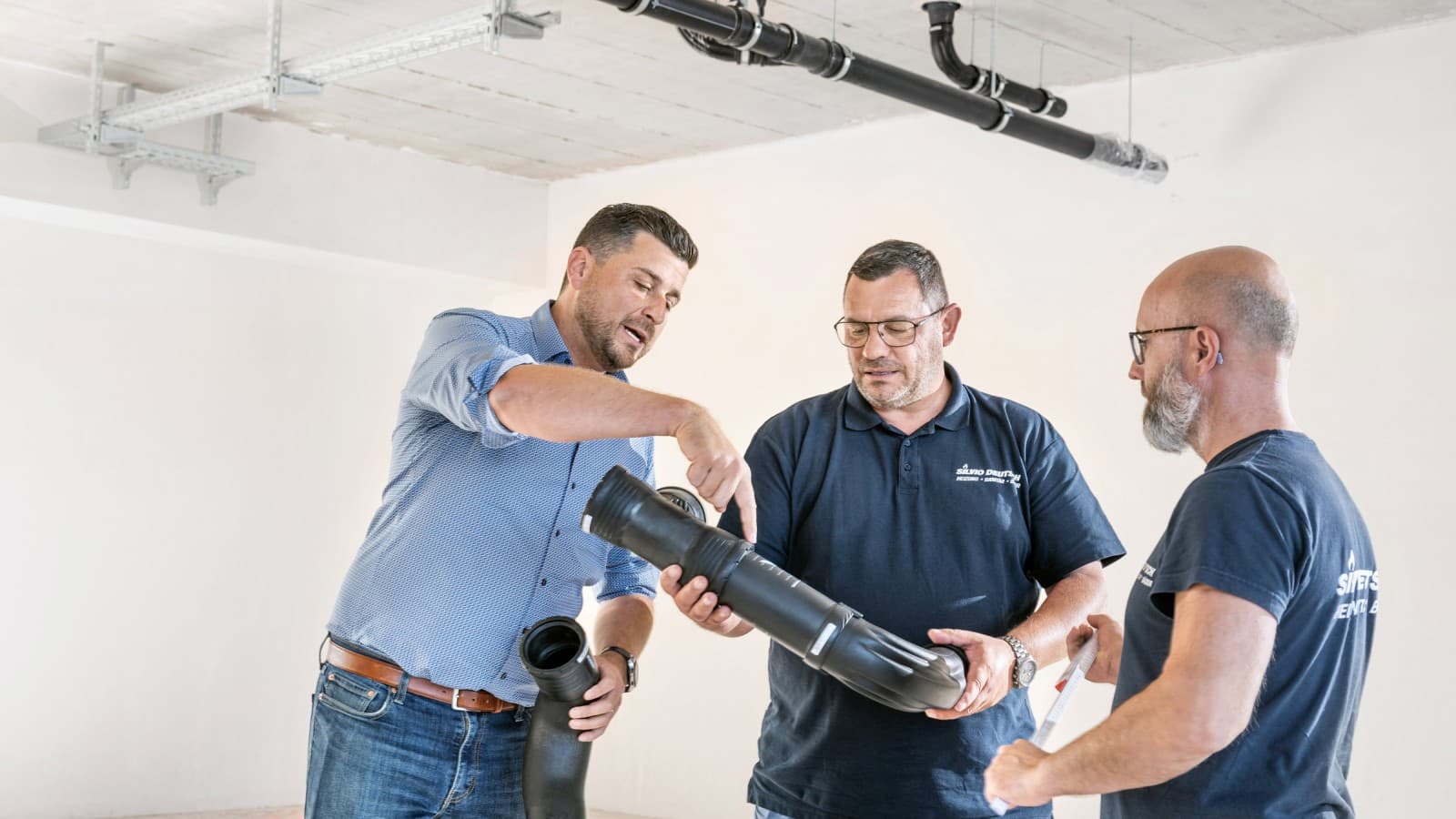

Im Rahmen einer Baustelleneinweisung erklärte Fabian Ritter den Monteuren die notwendigen Brandschutzlösungen und beantwortete Fragen zur Installation. Die Installation des SuperTube-Systems wurde von den Monteuren als einfach und effizient bezeichnet. Mit der Unterstützung durch den Geberit Verkaufsberater waren sie sehr zufrieden.
Geberit SuperTube im Folgeeinsatz
Nach den positiven Erfahrungen aus dem laufenden Projekt wollen Claudia Sanno und Marcel Roth die innovative Technologie auch in weiteren Bauabschnitten des Europakarrees einsetzen. Für den nächsten Bauabschnitt ist sie bereits ausgeschrieben.

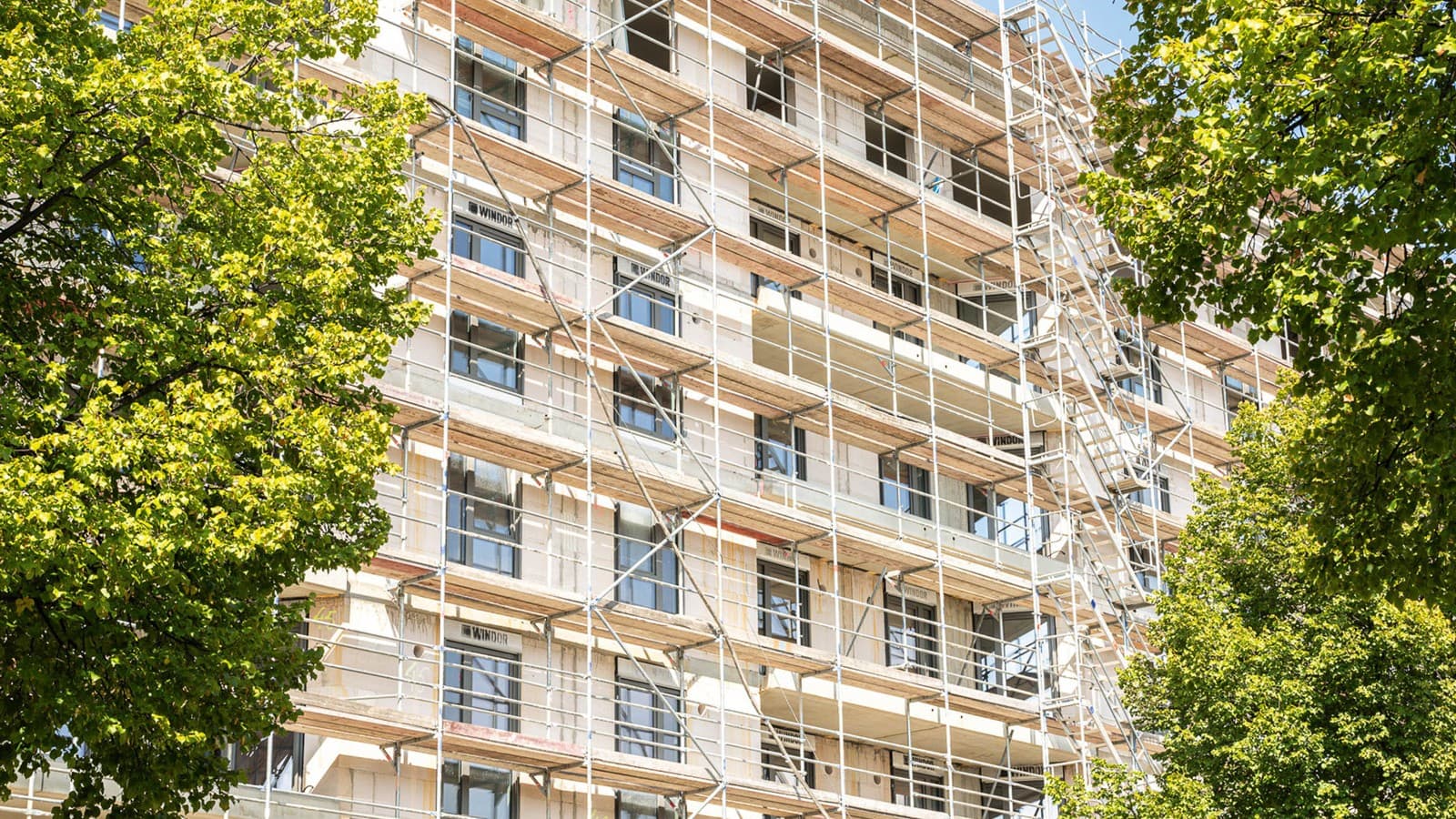

Im Bauabschnitt H des Europakarree Erfurt entstehen 76 neue Wohnungen.

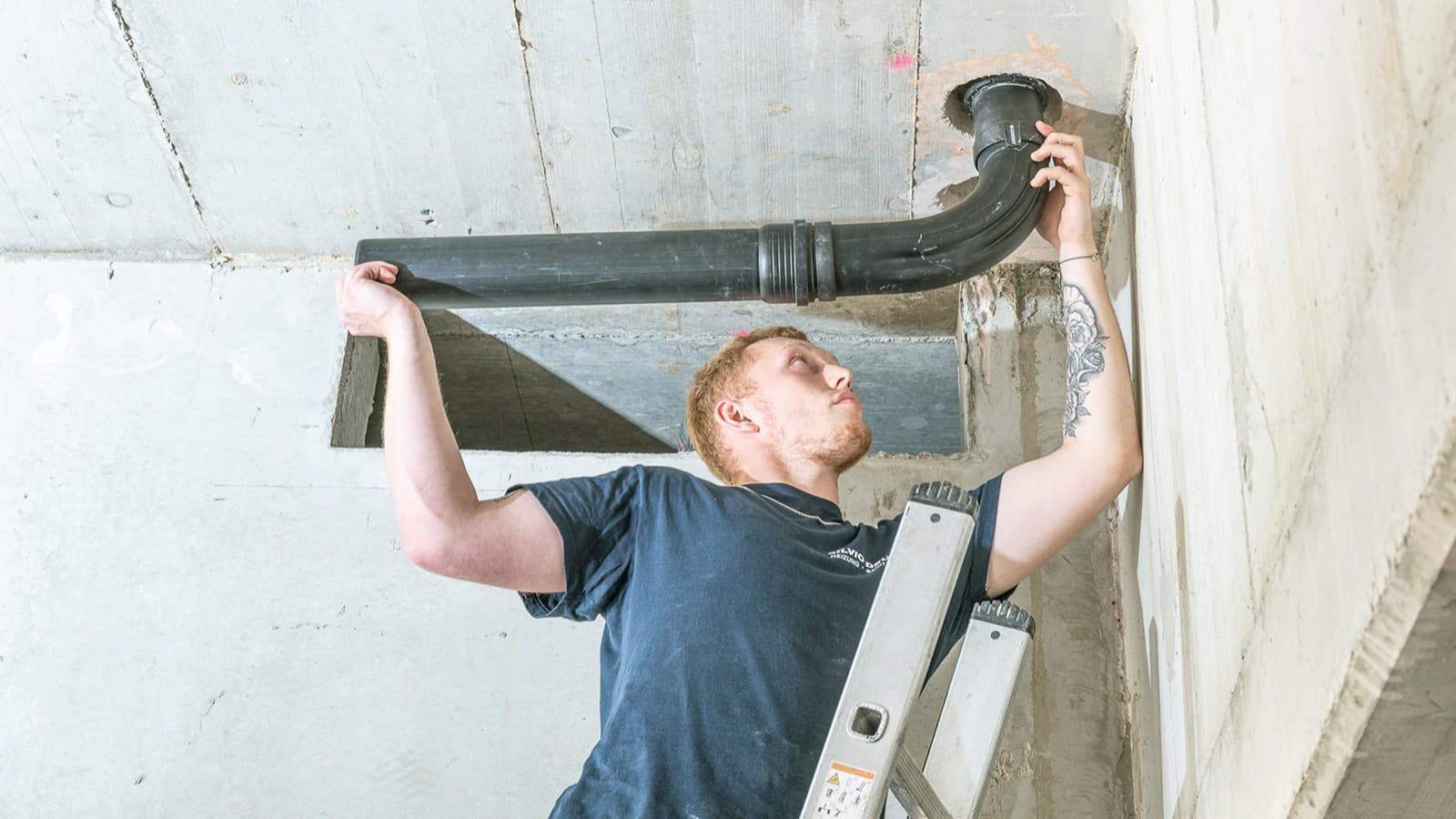

Nur eine Deckendurchführung statt wie bisher zwei: Der Aufwand für Kernbohrungen, Brandschutz und Deckenverguss halbiert sich mit Geberit SuperTube.

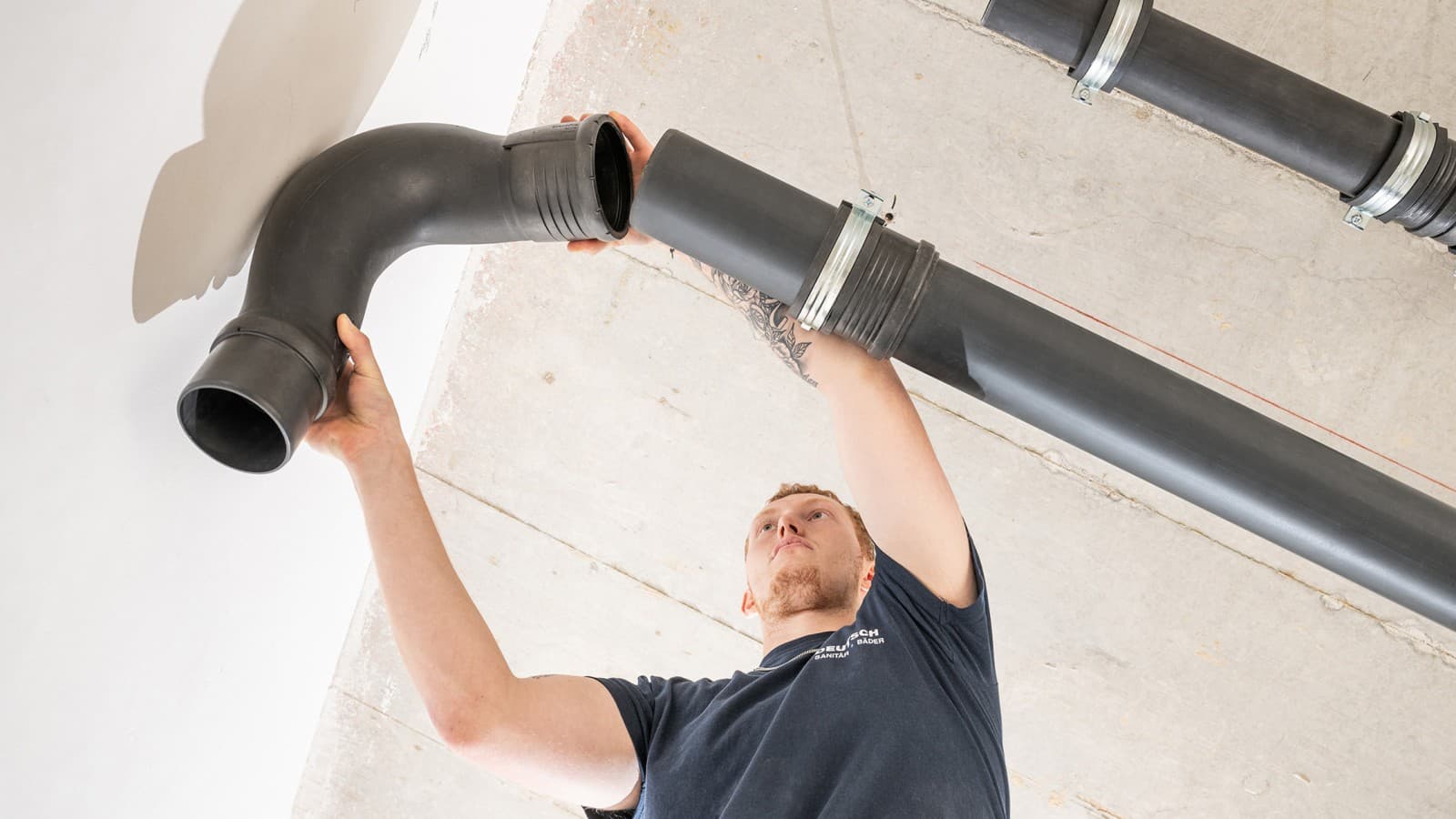

Bei Geberit Silent-Pro SuperTube ersetzen hydraulisch optimierte und einfach zu installierende Formstücke die konventionellen Umlenkungen.

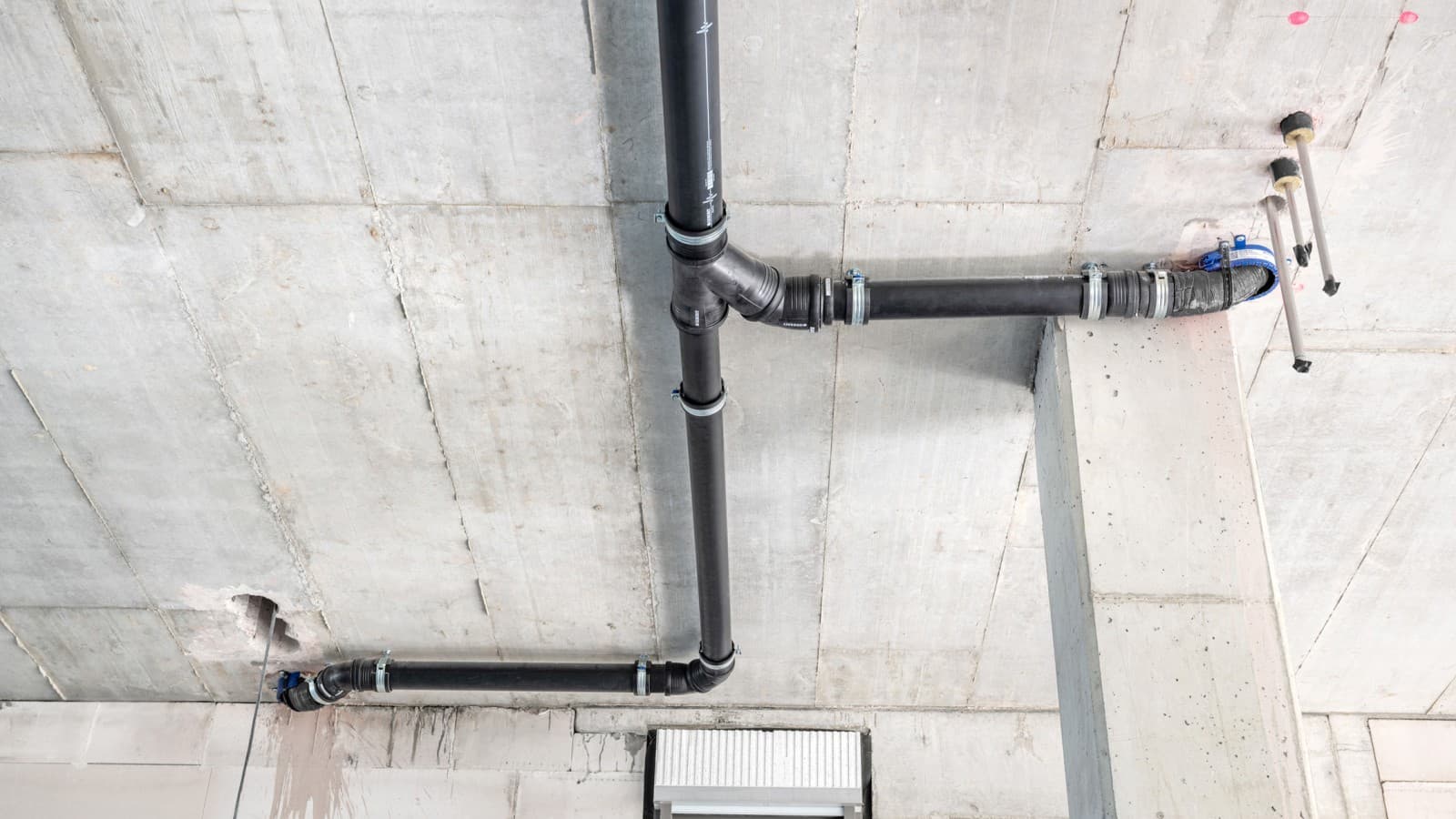

Durch den Verzicht auf die Umgehungsleitungen mussten weniger Rohrmeter verbaut werden.
Daten & Fakten rund um das Projekt
Geberit Know-how
Eingesetzte Produkte von Geberit
- Geberit Silent-Pro
- Geberit SuperTube
Geberit Silent-Pro
Das Abwasser-Stecksystem Geberit Silent-Pro ist die ideale Lösung für Fallleitungen und Stockwerksanbindungen bei Bauprojekten mit hohen Anforderungen an den Schallschutz.
Geberit SuperTube-Technologie
Die zukunftsweisende SuperTube-Technologie erlaubt eine platzsparende Gebäudeentwässerung und einfachere Planung im Vergleich zu konventionellen Abwassersystemen. Sie schafft mehr Platz für Wohn- und Nutzflächen.
Steckbrief
Steckbrief
Installationsfirma: Silvio Deutsch GmbH
Planung: Textor Planungsgesellschaft mbH
Umsetzung: Essinger Wohnungsbau GmbH
Nutzungsfrequenz: Die Wohnungen werden temporär von Mitarbeitenden des Klinikums bezogen.
Ähnliche Projekte entdecken

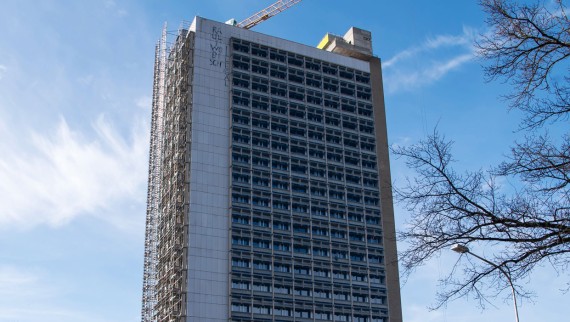

OMU 93 mit Geberit Silent-db20 SuperTube
In Bern wurde das 17-stöckige Hochhaus OMU 93 von einem Bürogebäude in ein Wohnhaus verwandelt. Die Rohrleitungsschächte dürfen aus statischen Gründen nicht vergrössert werden, zugleich muss die Entwässerung nun schallgeschützt sein.

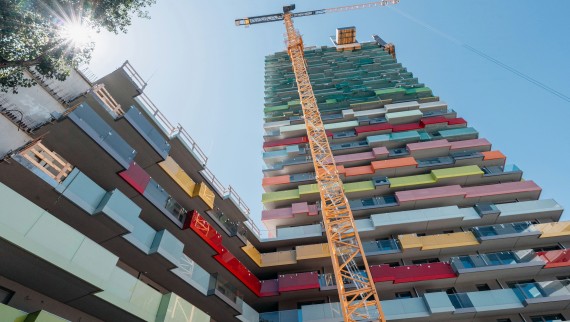

28 Geschosse ohne Nebenlüftungsleitung
Im Wohnhochhaus DS 90 in Wien mit 29 Stockwerken und einem 6-stöckigen Sockelgebäude wurde zum ersten Mal Geberit Silent-Pro SuperTube eingesetzt. Das hochschallgedämmte Entwässerungssystem spart Platz und ist einfach zu montieren.

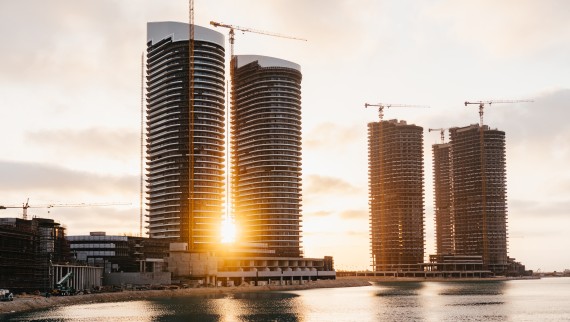

Alamein Towers mit Geberit PE SuperTube
