Geberit Mapress C-Stahl für geschlossene Kreisläufe
Die wirtschaftliche Lösung

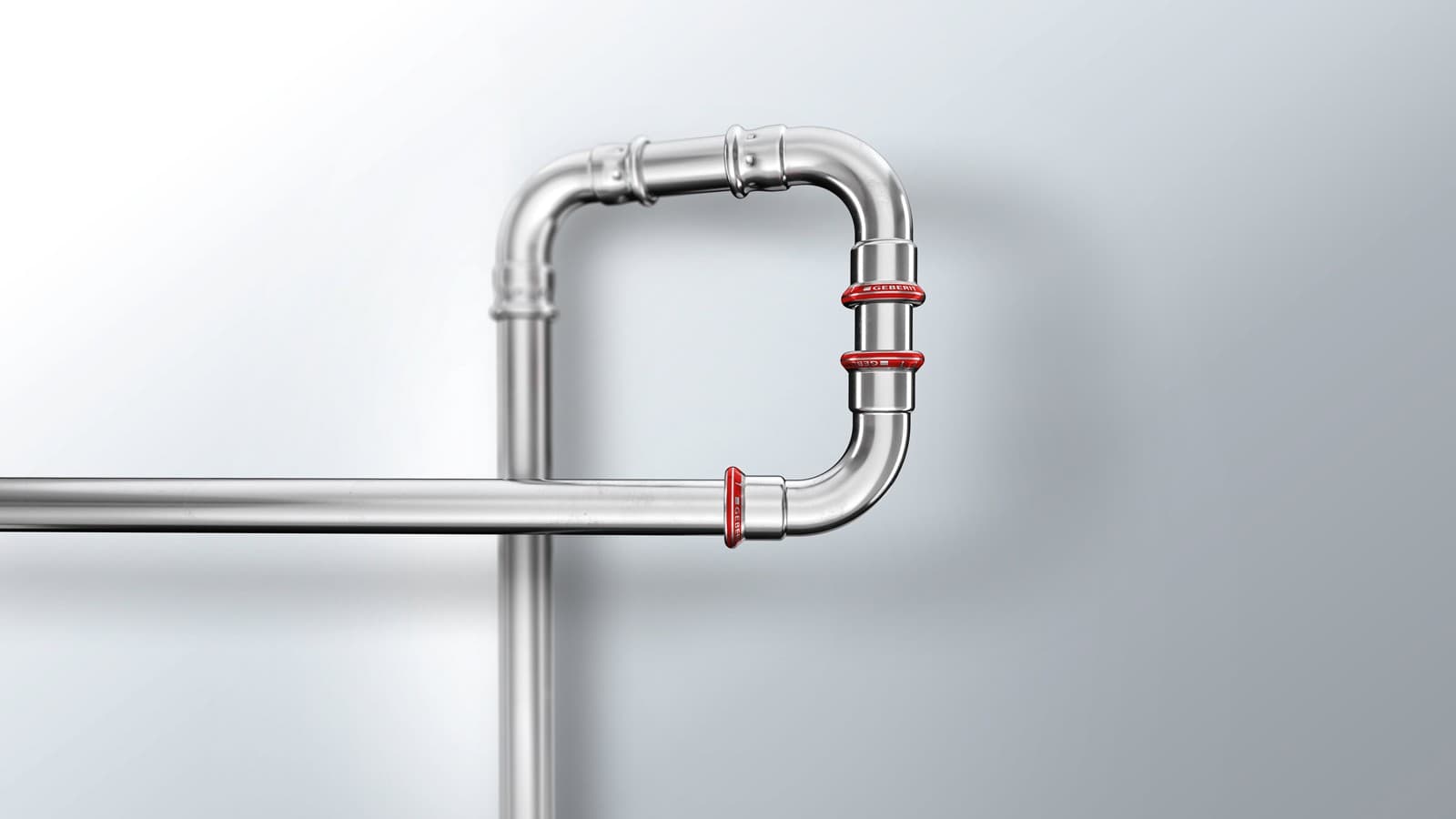

Geberit Mapress C-Stahl ist die wirtschaftliche Lösung für zuverlässige Rohrinstallationen in geschlossenen Kreisläufen.
Das bewährte Presssystem ermöglicht eine schnelle und sichere Montage ohne Schweißen.
Die umfassende Auswahl an Systemrohren, Fittings und Dichtungen bietet eine hohe Flexibilität – vom Wohnbau bis zur Industrieanlage. Für spezielle Anwendungen sind die Systemrohre auch innen und außen verzinkt erhältlich.
Hauptanwendungen und Einsatzgebiete
Geberit Mapress C-Stahl eignet sich für unterschiedliche Anwendungen und ist im Gegensatz zu anderen Werkstoffen preislich attraktiv.
Heizung und Kühlung in der Haustechnik
Geberit Mapress C-Stahl eignet sich nicht nur für Kühlleitungen, sondern kann auch in geschlossenen Heizsystemen eingesetzt werden – beispielsweise für Fussbodenheizungen, Heizkörper oder Radiatoren.

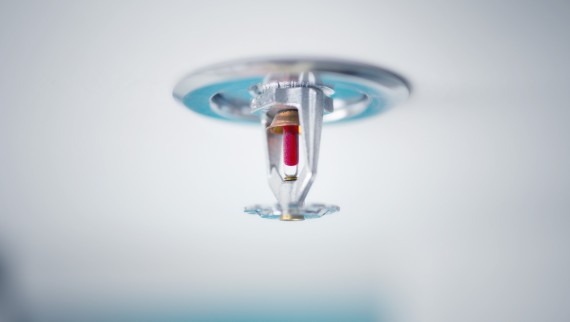

Sprinkler und Löschwasserleitungen
Geberit Mapress C-Stahl ist geprüft und zugelassen für Sprinkler und Löschwasserleitungen «nass».
Kraftstoffe und Öle
Geberit Mapress C-Stahl ist für Heizöl, Diesel sowie Motoren-, Getriebe- und Schmieröle geeignet und zugelassen.
Druckluftleitungen
Für die Druckluftverteilung kann, je nach geforderter Druckluftqualität, Geberit Mapress C-Stahl eingesetzt werden.
Vorteile Geberit Mapress C-Stahl Die passende Beschichtung für jede Anwendung

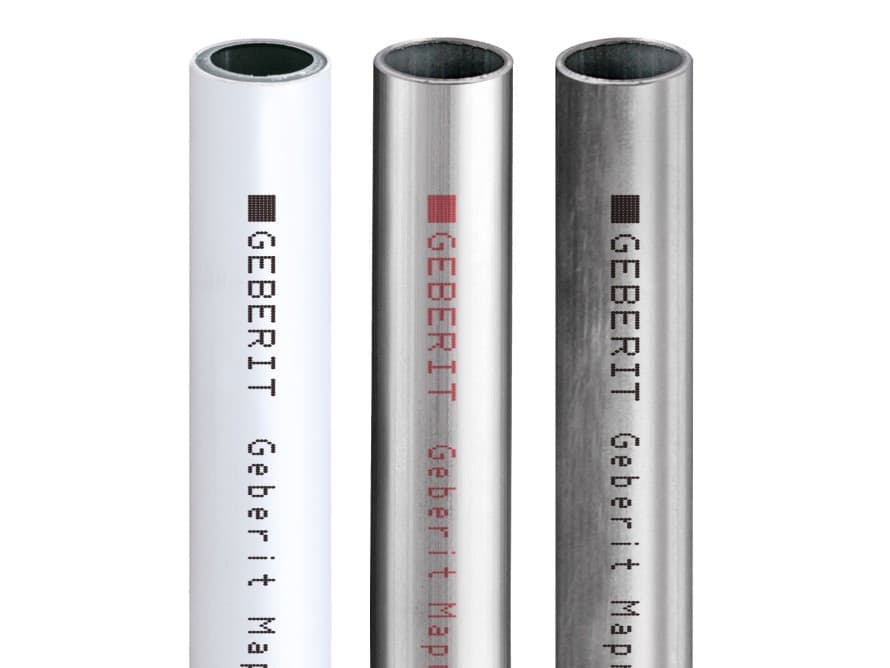

Geberit Mapress C-Stahl Rohre werden PP-ummantelt, außen verzinkt oder innen und außen verzinkt angeboten.

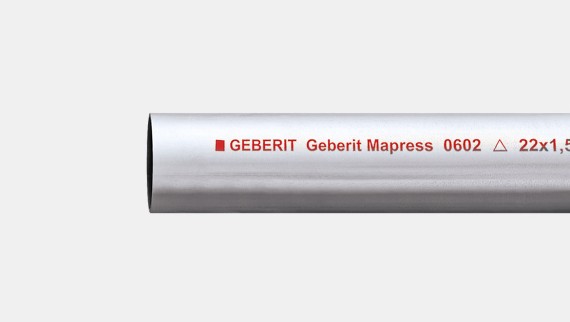

Geberit Mapress C-Stahl außen verzinkt: Die Verzinkung bietet einen bewährten Schutz vor Außenkorrosion und macht das System besonders wirtschaftlich. Eine robuste Lösung für geschlossene Heizungsanlagen mit geringem Korrisionsrisiko, Kühl- und Industrieanlagen.

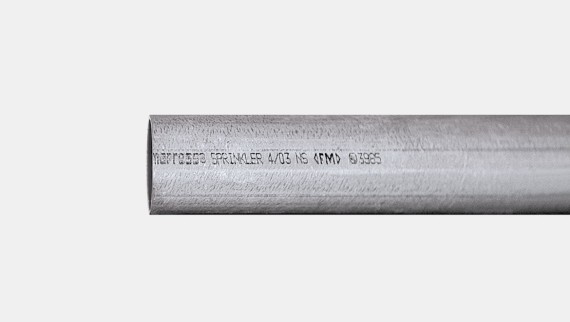

Geberit Mapress C-Stahl innen und außen verzinkt: Die beidseitige Verzinkung schützt zuverlässig vor Innen- und Außenkorrosion. Ausgelegt für Anwendungen wie Sprinkler “nass“- und Druckluftanlagen.

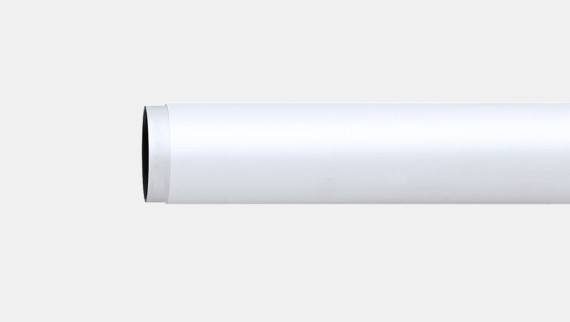

Geberit Mapress C-Stahl mit PP-Ummantelung: Die cremeweiße PP-Ummantelung schützt zuverlässig und sorgt für eine saubere, optisch ansprechende Aufputzinstallation. Ideal für sichtbare Leitungsführungen, bei denen Funktion und Optik gleichermaßen zählen.
Geberit Mapress C-Stahl im Überblick
Daten & Fakten
Sortimentsübersicht
- 11 Nennweiten d12 bis d108
- Rund 500 Fittings
- Systemrohre in C-Stahl mit Kunststoffummantelung; außen verzinkt und innen/außen verzinkt
- Vielfältiges Sortiment an Adaptern und Übergängen zu anderen Systemen
Dimensionen
Verfügbare Rohrdimensionen
| Nennweise (DN) | Dimension d x s (mm) | Geberit Mapress C-Stahl mit PP-Ummantelung | Geberit Mapress C-Stahl außen verzinkt | Geberit Mapress C-Stahl innen und außen verzinkt |
|---|---|---|---|---|
| 10 | 12,0 x 1,2 | |||
| 12 | 15,0 x 1,2 | |||
| 15 | 18,0 x 1,2 | |||
| 20 | 22,0 x 1,5 | |||
| 25 | 28,0 x 1,5 | |||
| 32 | 35,0 x 1,5 | |||
| 40 | 42,0 x 1,5 | |||
| 50 | 54,0 x 1,5 | |||
| 65 | 76,1 x 2,0 | |||
| 66.7 | 66,7 x 1,5 | |||
| 80 | 88,9 x 2,0 | |||
| 100 | 108,0 x 2,0 |
Fittings
Verfügbare Fittings

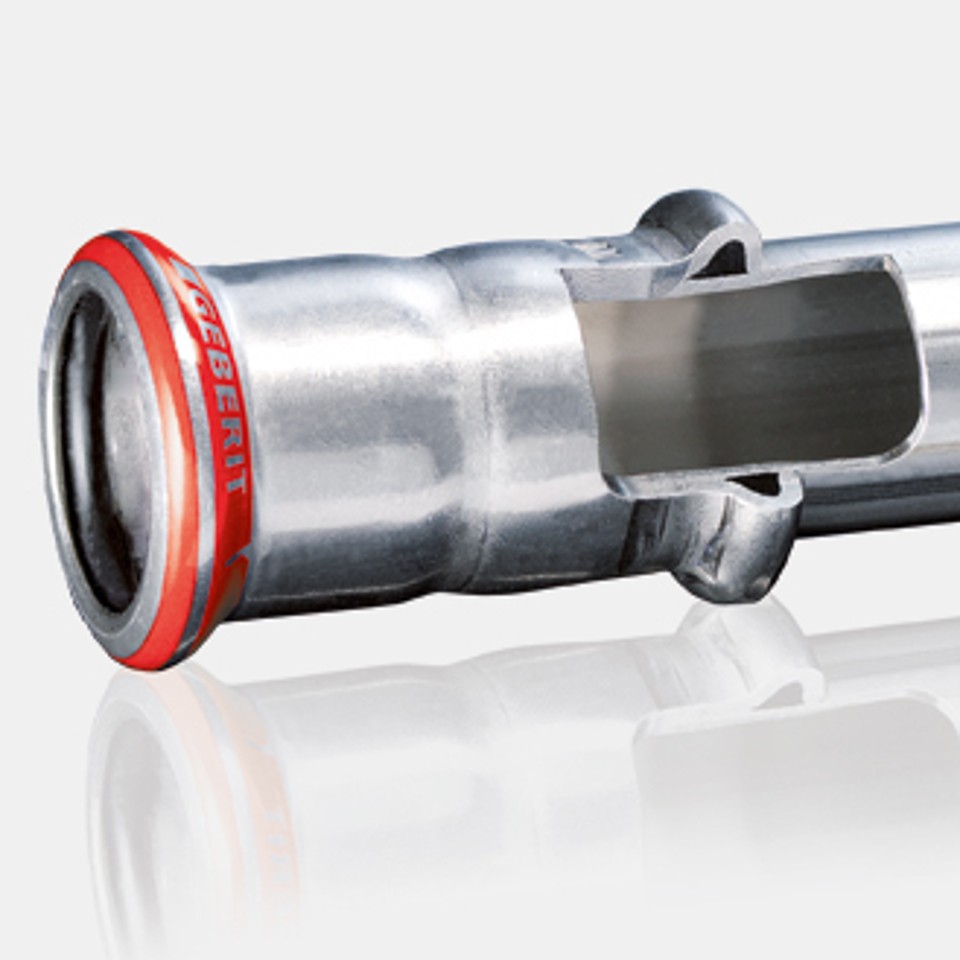

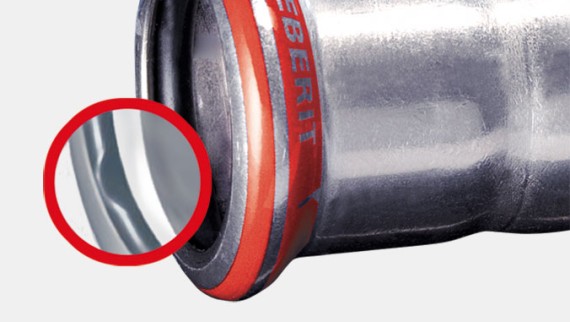

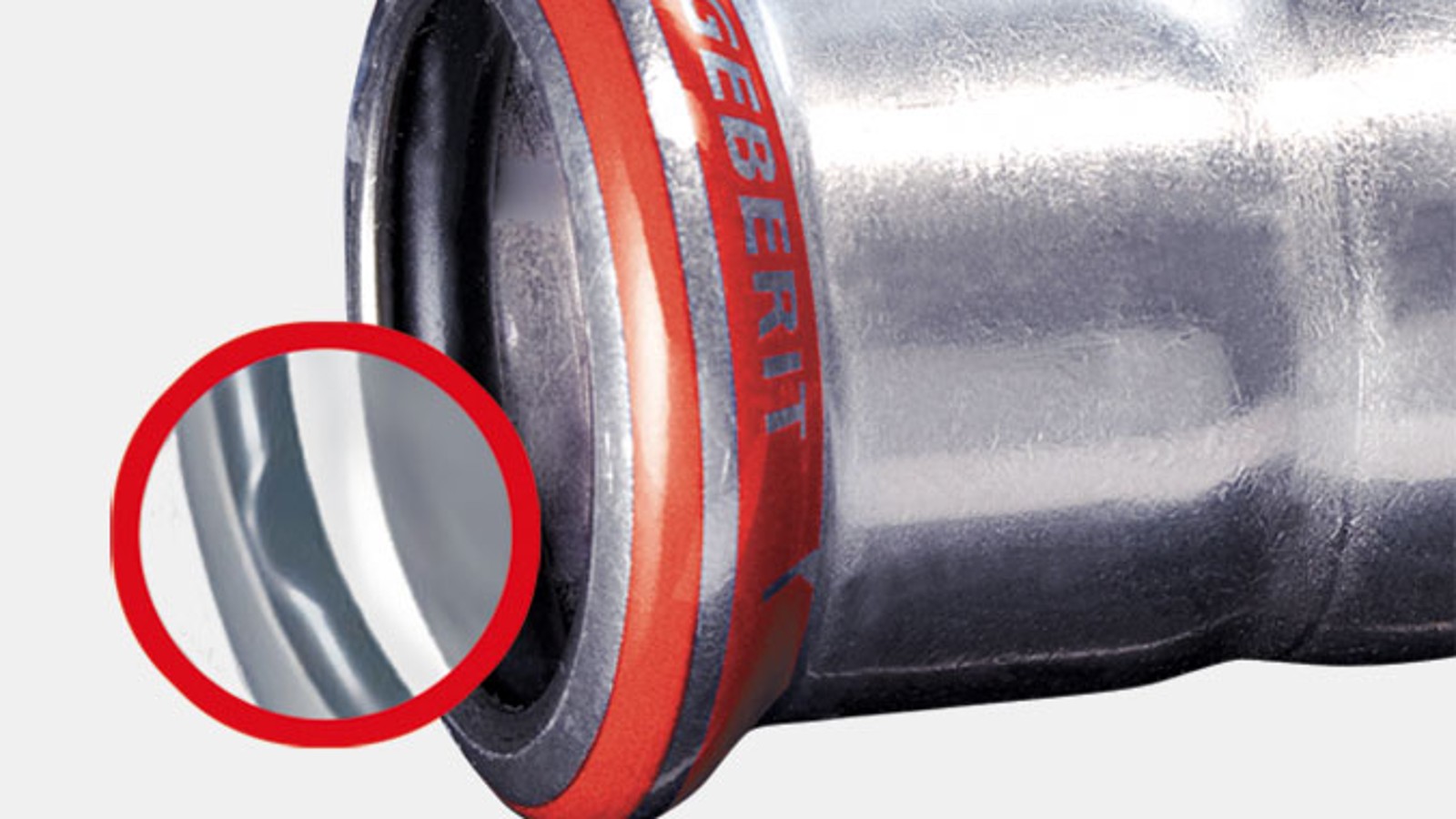

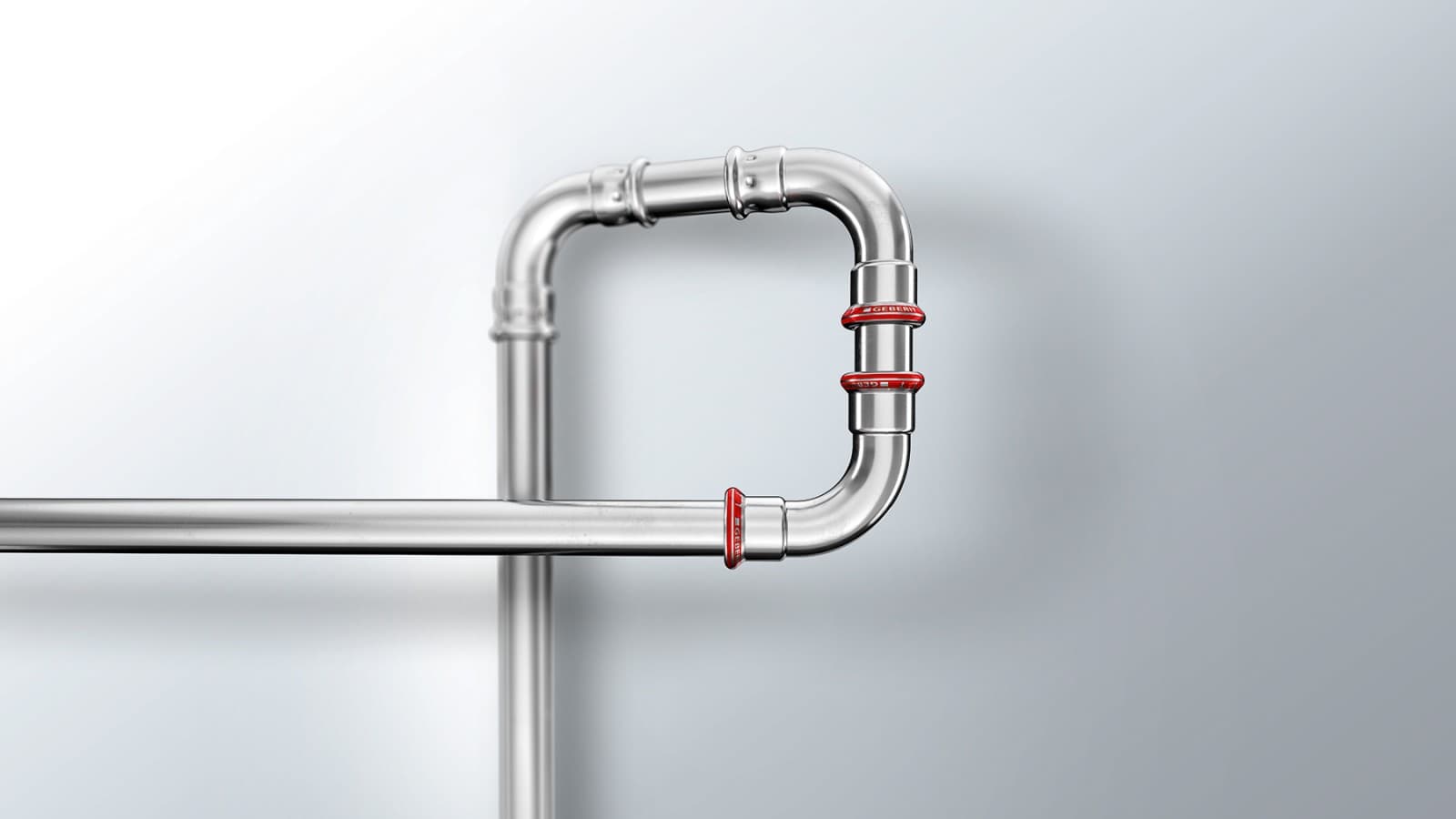

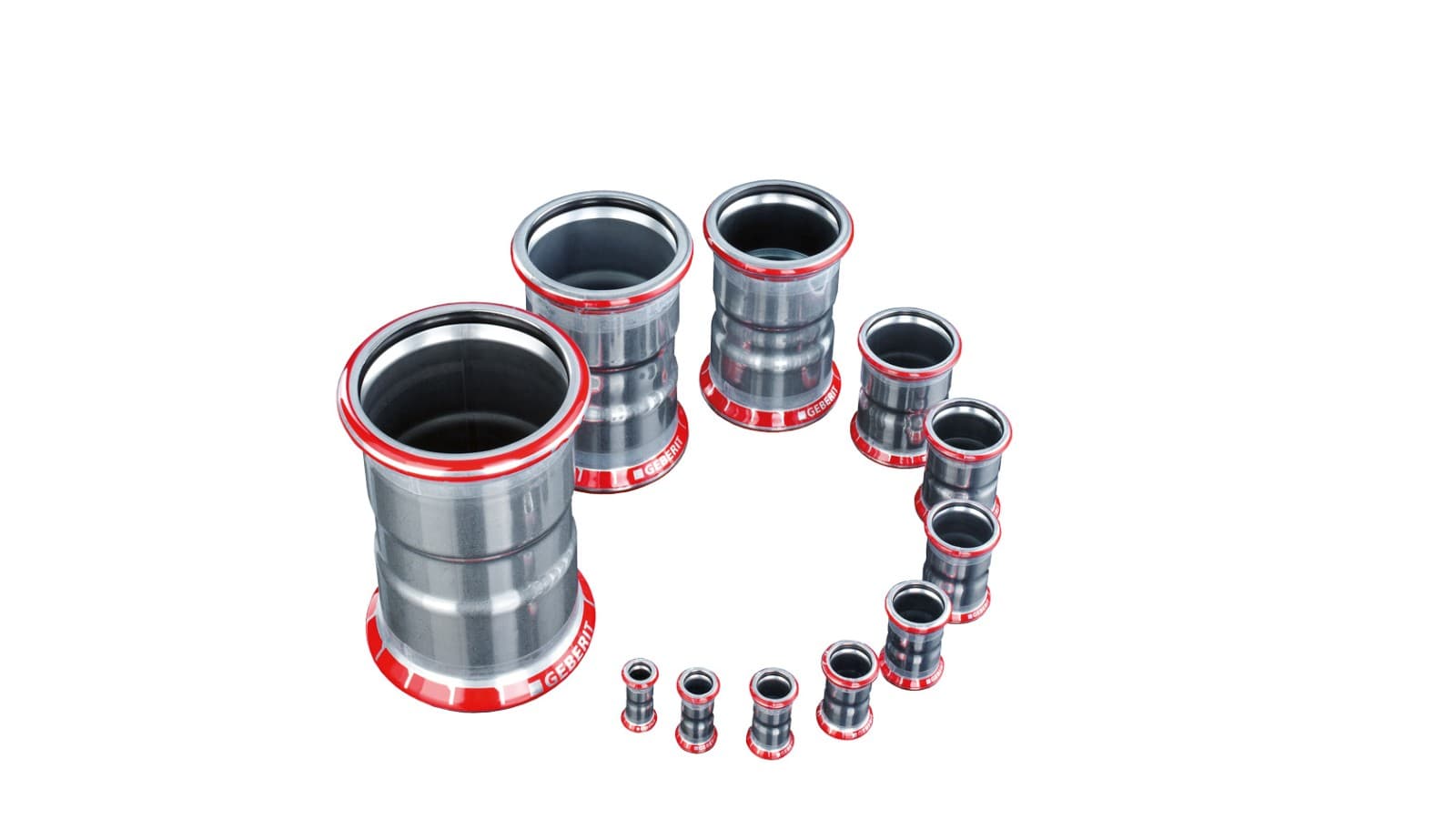

Geberit Mapress C-Stahl Pressfittings
- Stahl unlegiert 1.0034, außen verzinkt, mit zusätzlicher chromierter Schutzschicht
- Roter Pressindikator kennzeichnet den Werkstoff C-Stahl
- Dimension auf Pressindikator aufgedruckt
- Nicht verpresste Verbindungen sind undicht und bei einer Druckprüfung sofort erkennbar
- Schutzstopfen verhindert die Verschmutzung der Fittings
- Über 500 verschiedene Fittings verfügbar
Dichtungen
Verfügbare Dichtungen
Alle Anwendungen mit Geberit C-Stahl inklusive der verfügbaren Dichtungen finden Sie in der Verwendungsübersicht. Beachten Sie die entsprechenden Hinweise.

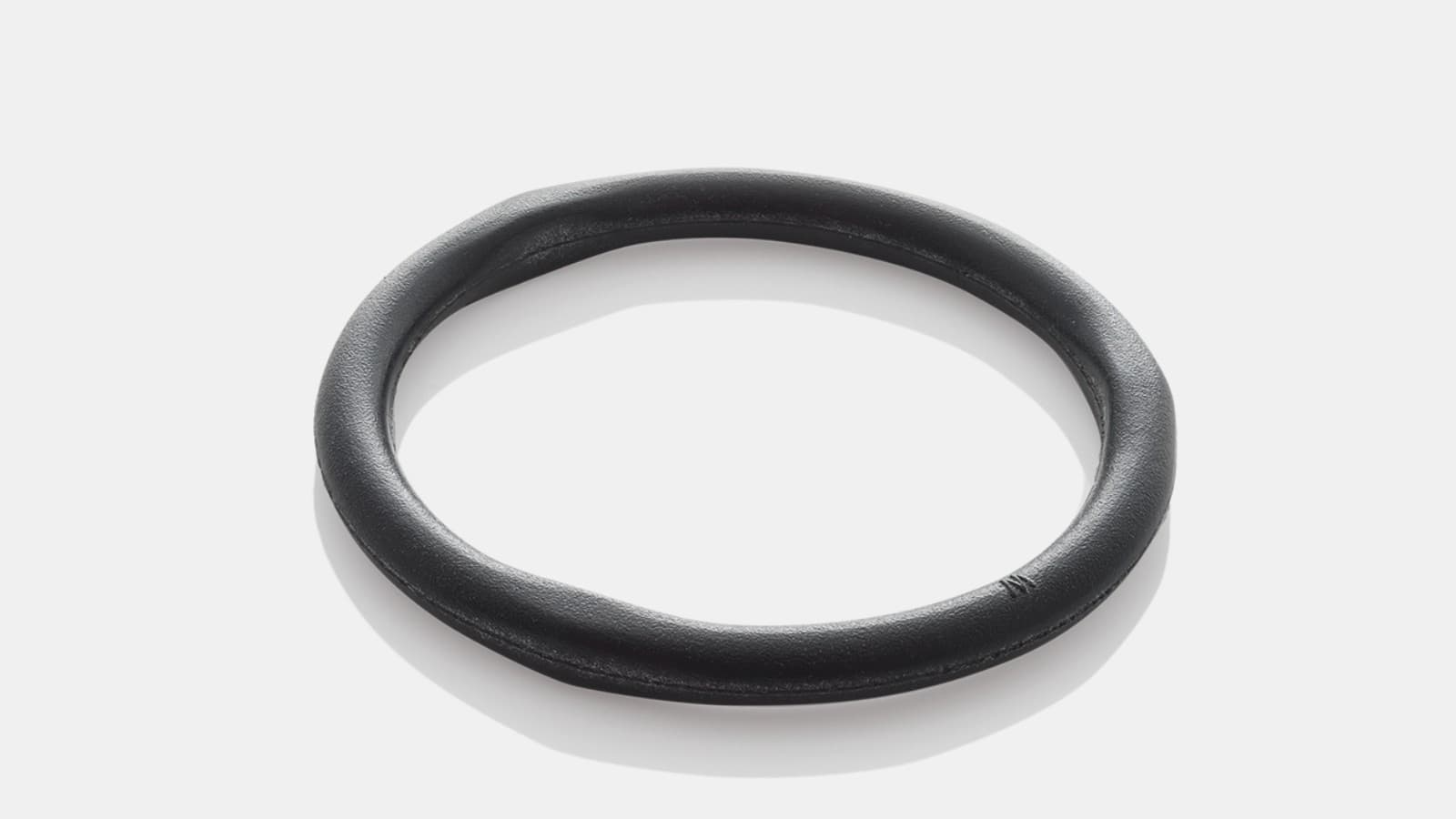

Dichtring CIIR, schwarz
Die allgemeinen Anwendungen mit Geberit Mapress C-Stahl und dem schwarzen CIIR-Dichtring umfassen:
- Heizungswasser
- Kühlwasser ohne Frostschutzmittel
- Kühlwasser mit Frostschutzmittel
- Fernwärmeheizungswasser ≤ 120 °C
- Löschwasser (nass)
- Sprinkler (nass)
- Druckluft (Reinheitsklasse Öl 0–3)
- Inertgase

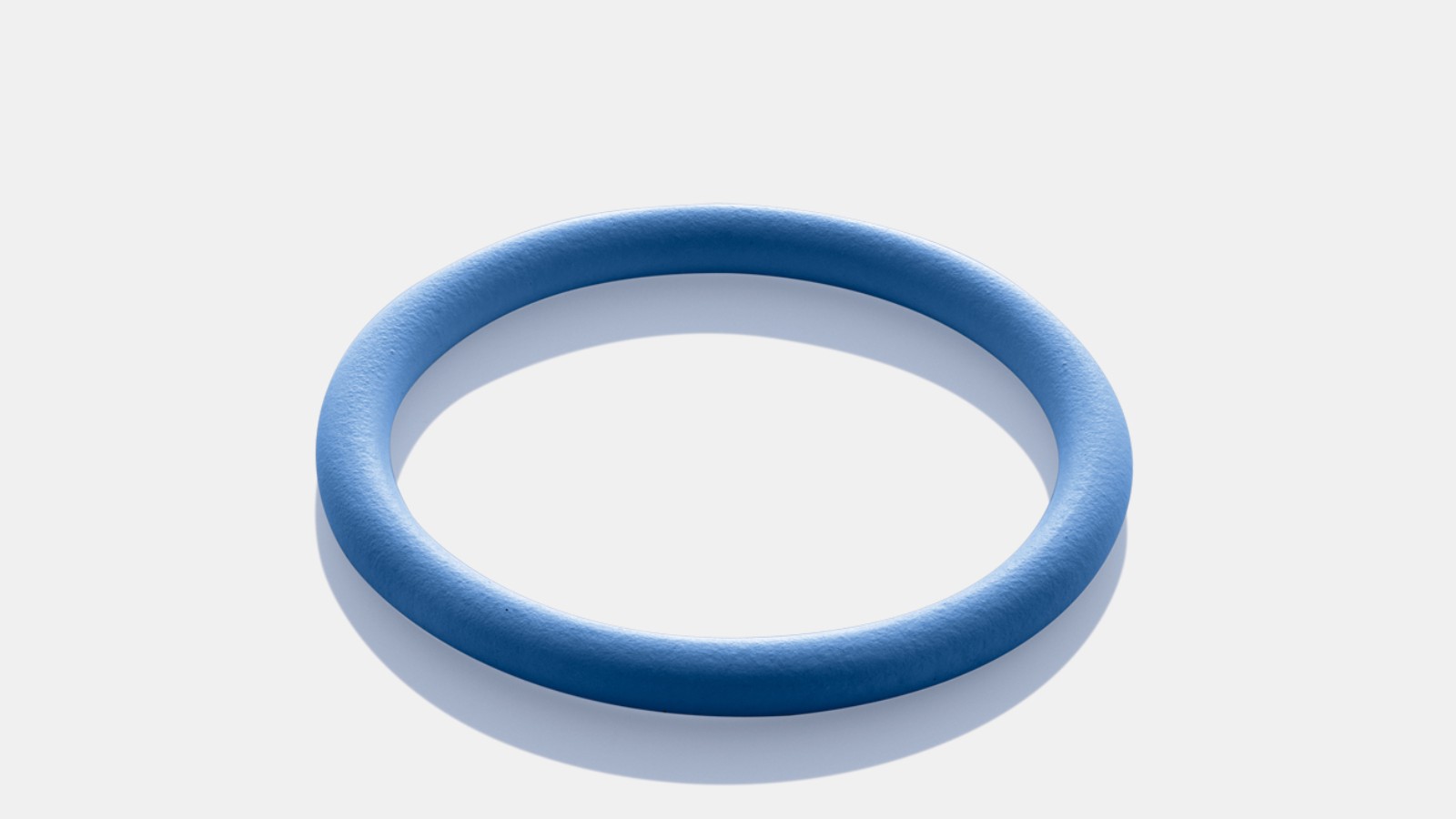

Dichtring FKM, blau
Die allgemeinen Anwendungen mit Geberit Mapress C-Stahl und dem blauen FKM-Dichtring umfassen:
- Fernwärmeheizungswasser ≤ 140 °C
- Wärmeträger (Solar)
- Mineralöle
- Kraftstoffe
- Druckluft (Reinheitsklasse Öl 0–X)
Systemrohre
Sortiment an Systemrohren

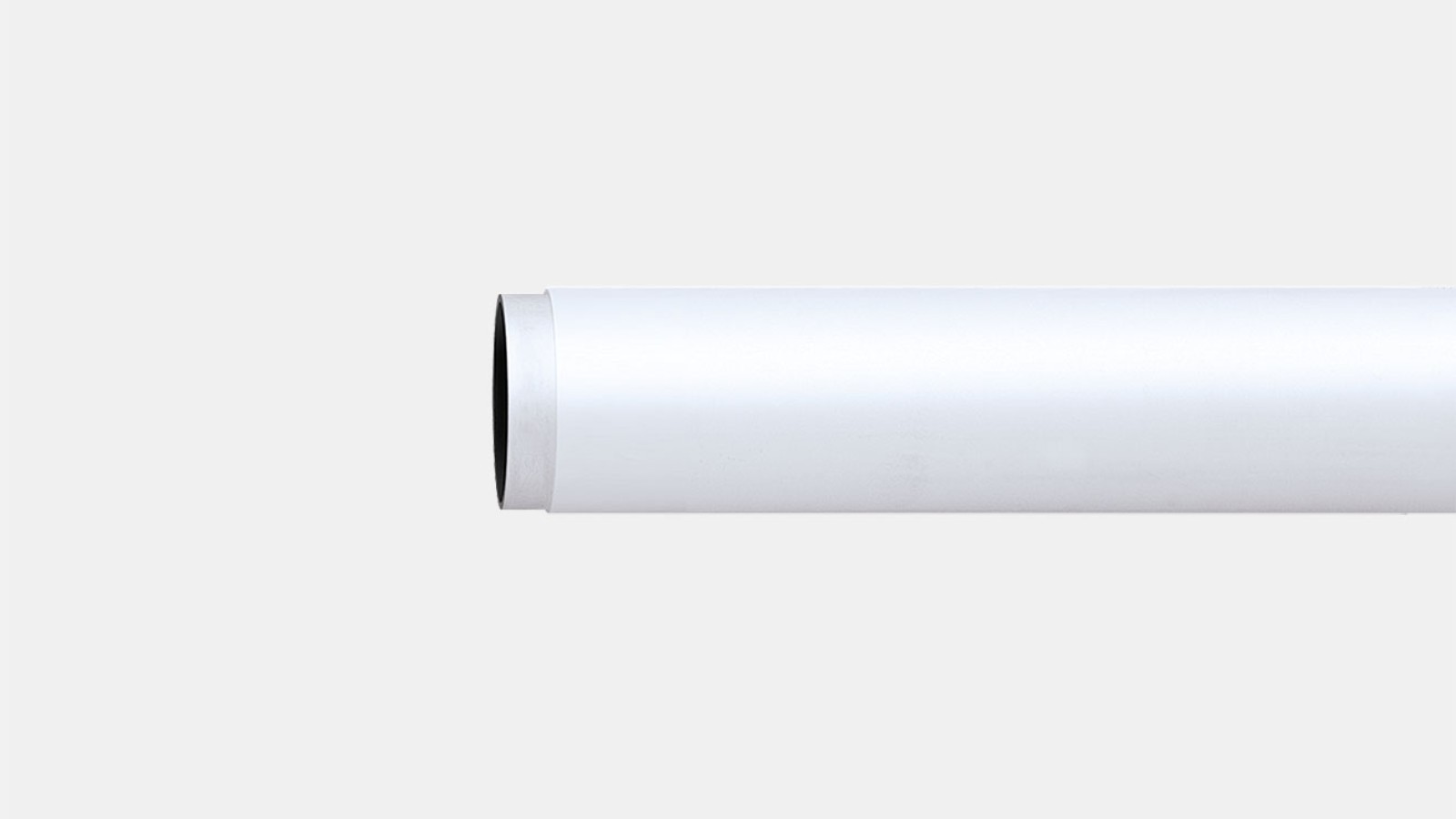

Geberit Mapress C-Stahl Systemrohr mit Kunststoffummantelung aus PP
- Ideal für optisch diskrete Aufputzverlegung
- Stahl unlegiert 1.0034
- Verfügbare Dimensionen von DN 10 bis DN 50
- Kunststoffummantelung aus PP, cremeweiss (RAL 9001)

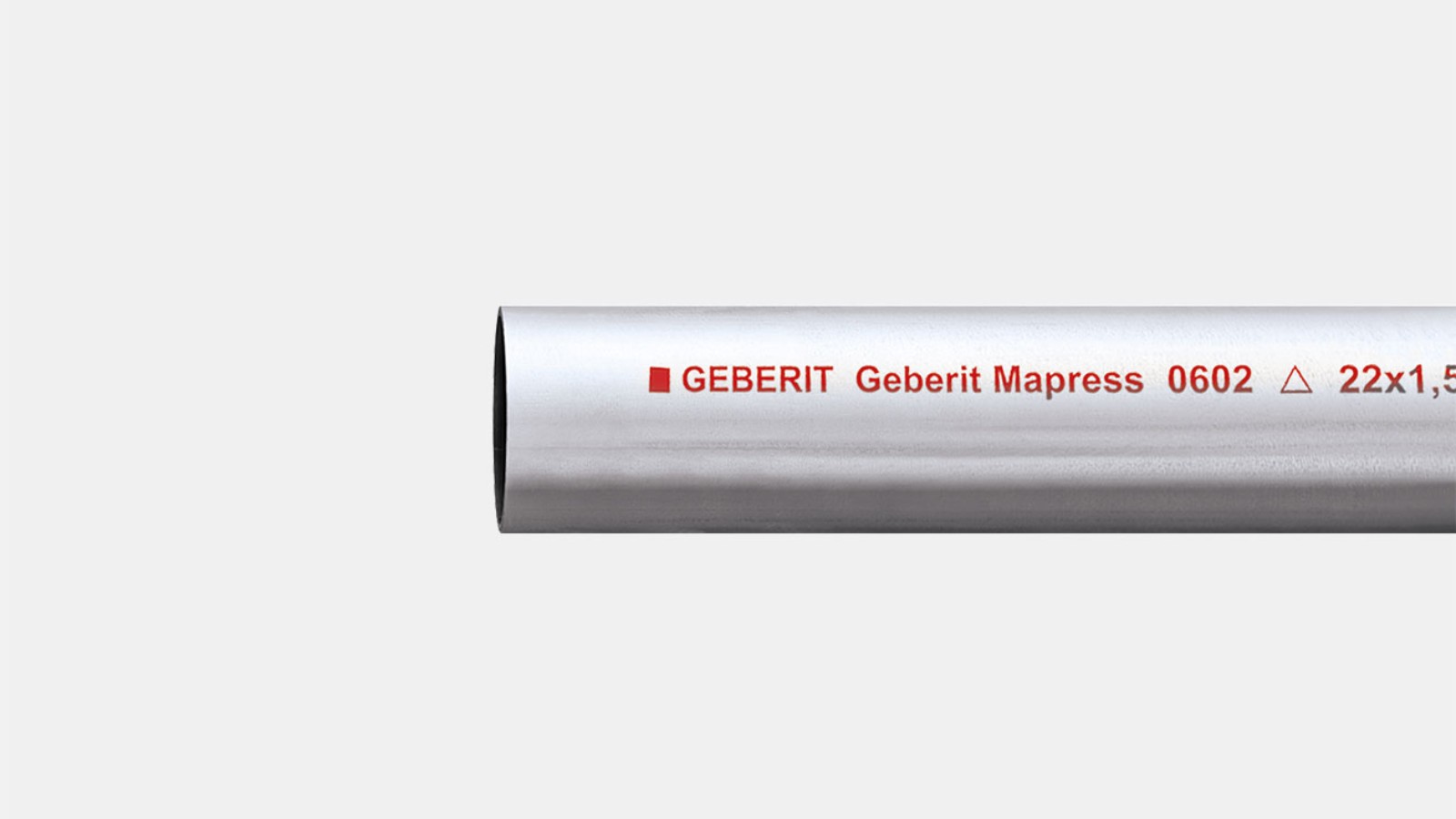

Geberit Mapress C-Stahl Systemrohr, aussen verzinkt
- Ideal für ökonomische Installationen
- Stahl unlegiert 1.0034
- Verfügbare Dimensionen von DN 10 bis DN 100
- Korrosionsschutz durch Verzinkung
- Kennzeichnung mit roter Beschriftung

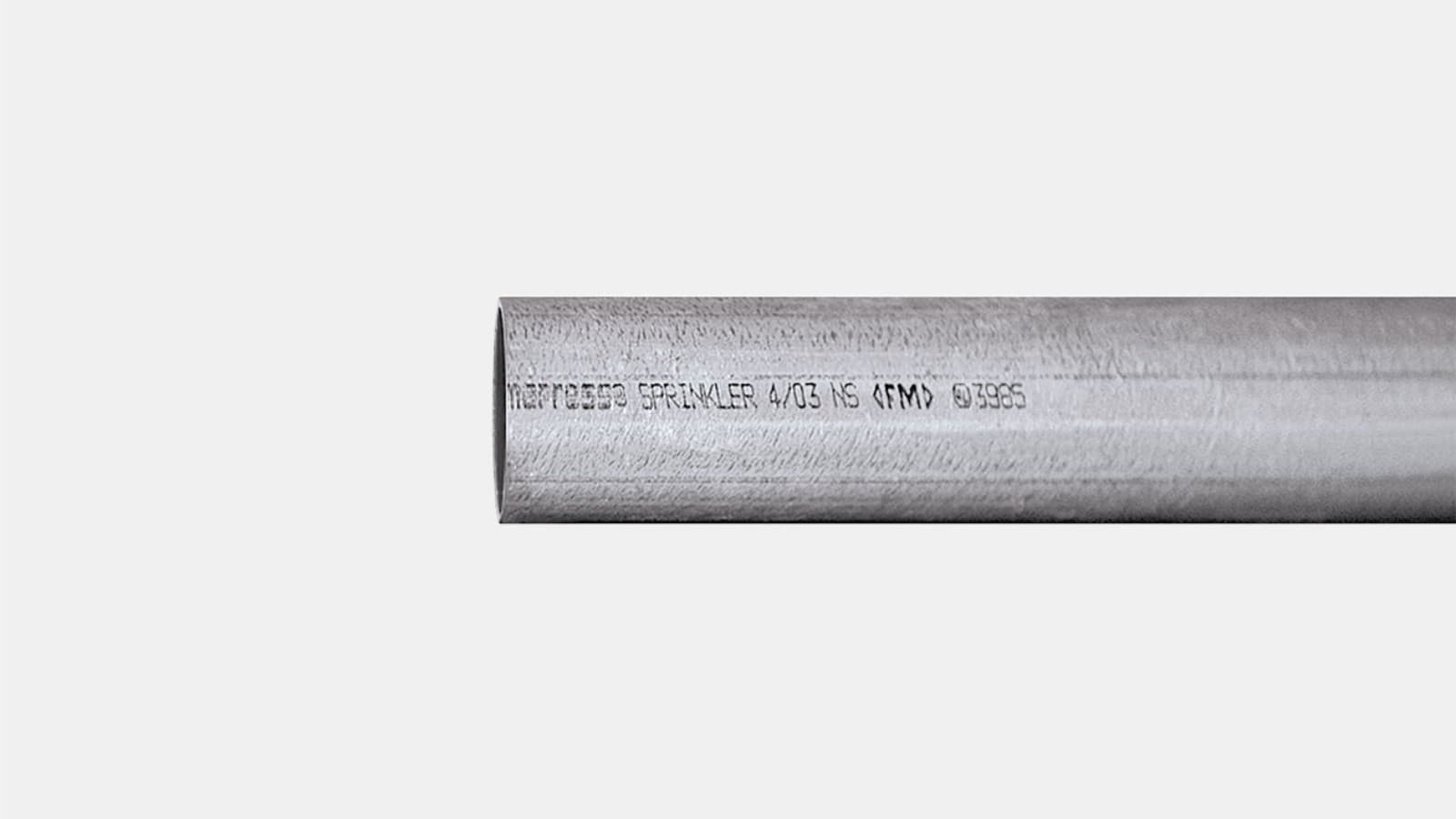

Geberit Mapress C-Stahl Systemrohr, innen und aussen verzinkt
- Ideal für Sprinkler-, Druckluft- und Löschwasseranlagen
- VdS-Zertifizierung für Nasssprinkleranlagen
- Gütezeichen „FM Approved“ für ortsfeste Wasserlöschanlagen und Sprinklersysteme
- Stahl unlegiert 1.0215
- Systemrohre innen und aussen verzinkt
- Verfügbare Dimensionen von DN 12 bis DN 100
- Kennzeichnung mit schwarzer Beschriftung
Umweltproduktdeklaration
EPD Produktdeklaration
Umweltproduktdeklarationen (Environmental Product Declarations, EPD) schaffen Transparenz und ermöglichen den Vergleich von Produkten in Bezug auf ihre Umweltauswirkungen.
Für Geberit Mapress C-Stahl sind Umweltproduktdeklarationen für Rohre und die gängigsten Fittings verfügbar:
Installation
So funktioniert die Installation
Für die Installation von Geberit Mapress bietet Geberit ein umfassendes Sortiment an Pressgeräten, Pressbacken und -schlingen an.
Hinweis: Die Installation von Geberit Mapress d12 bis d88.9 unterscheidet sich von derjenigen von Geberit Mapress d108.
Produktsortiment Geberit Mapress C-Stahl Artikel, technische Informationen und mehr
Haben Sie Fragen? Wir helfen Ihnen gerne weiter.
Unsere Spezialisten beraten Planer, Sanitärinstallateure und andere Profis bei ihren Projekten. Sie geben Ihnen gerne Auskunft, wie Sie mit unseren Produkten Ihre aktuellen Herausforderungen am besten bewältigen können.
Häufige Fragen zu Geberit Mapress C-Stahl
Wann ist Geberit Mapress C-Stahl die richtige Lösung?
Geberit C-Stahl lohnt sich bei Bauhvorhaben bei denen der Fokus auf die kostenreduktion gelegt wird, sofern die geschlossenen Heiz- und Kühlkreisläufe geringen Korrosionsrisiken ausgesetzt sind.
Gibt es spezielle Montagehinweise für korrosionskritische Anlagen?
Ja. Für korrosionskritische Anlagen sind eine saubere Verarbeitung, sauerstoffarme Medien, geeignete Werkstoffkombinationen sowie das Einhalten der Montage- und Betriebsvorgaben für Geberit Mapress C-Stahl entscheidend.
Alle Informationen zum auslegen Beispielsweise geeigneter Korrosionsmaßnahmen finden Sie in unserem Planungshandbuch
Wann sollte Geberit Mapress C-Stahl nicht verwendet werden?
Geberit Mapress C-Stahl ist nicht geeignet für Trinkwasser, offene Kreisläufe oder Systeme mit dauerhaftem Sauerstoffeintrag.
