Geberit Mapress CuNiFe für Anwendungen mit Meerwasserkontakt
Der Meerwasser-Spezialist
Im Schiffbau und in Offshore-Anwendungen herrschen extreme Bedingungen. Rohrleitungssysteme müssen hier nicht nur zuverlässig funktionieren, sondern über Jahre hinweg hohe Sicherheit und Beständigkeit gewährleisten.
Aufgrund der hohen Korrosionsbeständigkeit hat sich die Kupfer-Nickel-Eisen-Legierung von Geberit Mapress CuNiFe insbesondere bei Meerwasser führenden Leitungen bewährt.
Das umfassende Sortiment des Rohrleitungssystems zum Verpressen umfasst Systemrohre sowie Fittings mit unterschiedlichen Dichtringen.
Hauptanwendungen und Einsatzgebiete
Direkter Meerwasserkontakt im Schiffbau oder im Offshore‑Bereich, etwa auf Öl‑ oder Gasplattformen, stellt höchste Anforderungen an die Korrosionsbeständigkeit. Genau hier überzeugt Geberit Mapress durch seine vielseitigen Einsatzmöglichkeiten.
Bilge
Geberit Mapress CuNiFe eignet sich zum Abpumpen von Bilgenwasser und zur Weiterleitung in Separatoren, wo es gereinigt wird.
Löschwasserleitungen
Für Sprinkler- oder Löschwasserleitungen “nass“ und “trocken“ im maritimen Bereich ist Geberit Mapress CuNiFe ideal.
Meerwasserleitungen
Korrosionsbeständige CuNiFe-Rohre und -Fittings sind für verschiedene Anwendungen wie Kühlung, Ballastwasser oder Entsalzungsanlagen geeignet.
Sanitärleitungen
Für die Wasserversorgung der WCs oder zum Befüllen der Swimmingpools auf Kreuzfahrtschiffen wird Meerwasser eingesetzt, das mit Geberit Mapress CuNiFe transportiert werden kann.
Rohrleitungssysteme für den Schiffbau
Ergänzend zu Geberit Mapress CuNiFe umfasst das Portfolio von Geberit weitere Rohrleitungssysteme und Lösungen für den maritimen Bereich.
Für andere Industriezweige steht ein breites Sortiment an passenden Lösungen für Versorgungs- und Entwässerungsanwendungen zur Verfügung.
Geberit Mapress CuNiFe im Überblick
Daten & Fakten
Sortimentsübersicht
- 11 Nennweiten d12 bis d108
- Material CuNi10Fe1.6Mn, (2.1972.11)
- Rund 500 Fittings
- Systemrohre CuNiFe 2.1973
Dimensionen
Verfügbare Rohrdimensionen
| Nennweite (DN) | Dimension d x s (mm) |
|---|---|
| 12 | 15,0 x 1,0 |
| 20 | 22,0 x 1,0 |
| 20 | 22,0 x 1,5 |
| 25 | 28,0 x 1,5 |
| 32 | 35,0 x 1,5 |
| 40 | 42,0 x 1,5 |
| 50 | 54,0 x 1,5 |
| 65 | 76,1 x 2,0 |
| 80 | 88,9 x 2,0 |
| 100 | 108,0 x 2,0 |
Fittings
Verfügbare Fittings

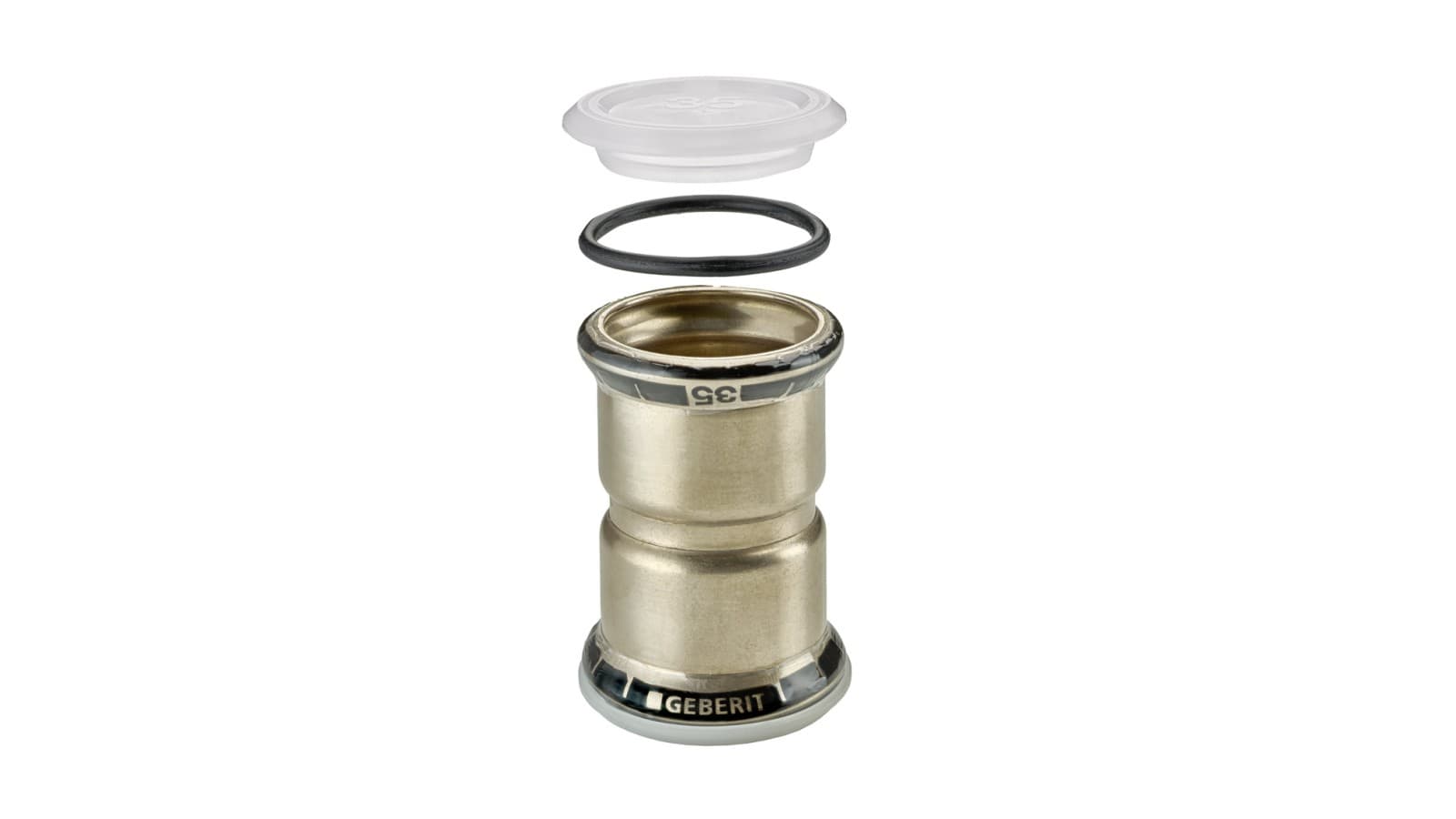

Geberit Mapress CuNiFe Fittings
- Geberit Mapress CuNiFe Fittings und Rohre aus Kupfer-Nickel-Eisen-Legierung
- Schwarzer Pressindikator kennzeichnet den Werkstoff CuNiFe
- Dimension auf Pressindikator aufgedruckt
- Nicht verpresste Verbindungen sind undicht und bei einer Druckprüfung sofort erkennbar
- Schutzstopfen verhindert die Verschmutzung der Fittings
- Besonders für Anwendungen im Schiffbau oder bei Kontakt mit Meerwasser geeignet

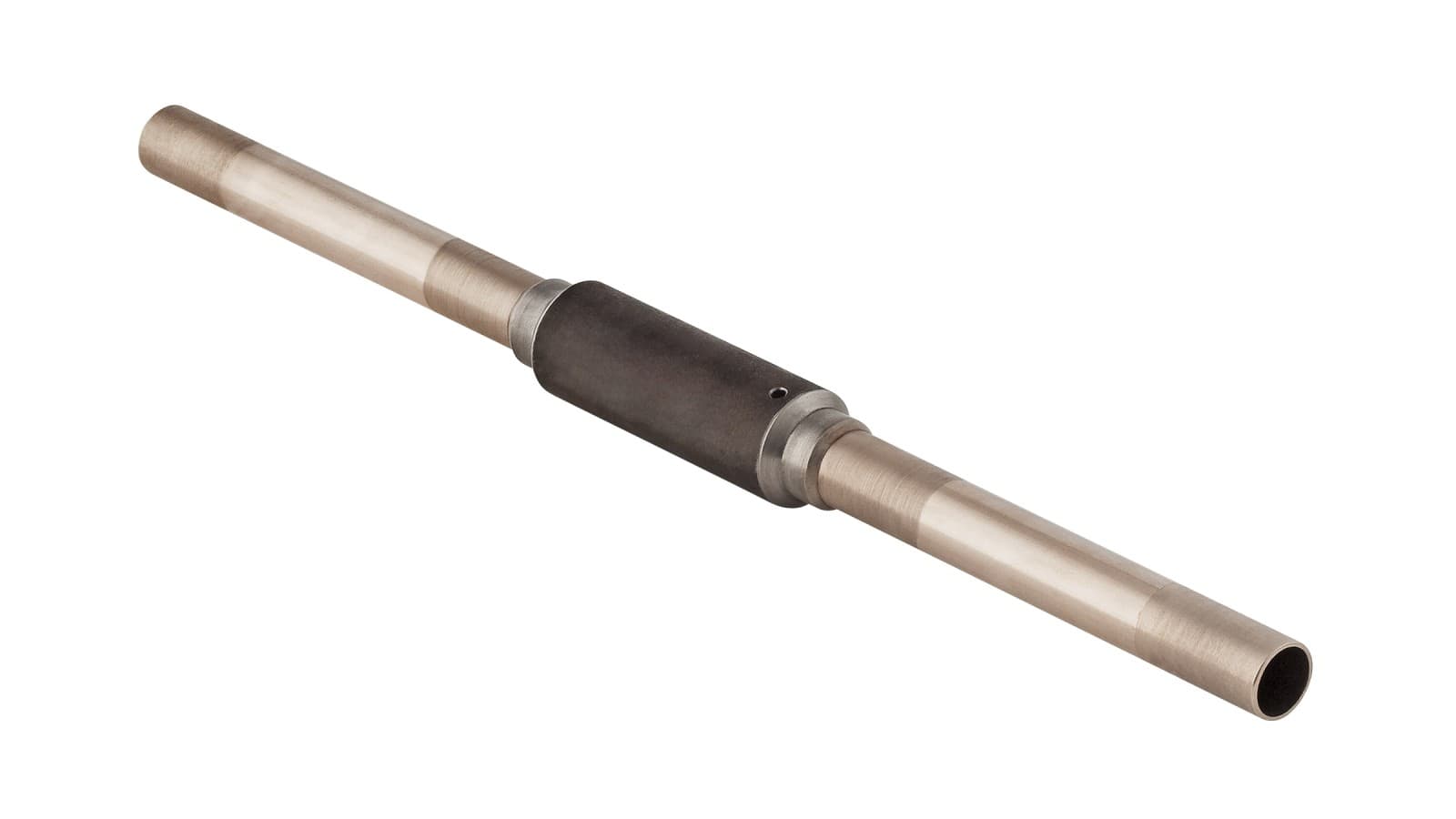

Geberit Mapress CuNiFe Schott- und Deckendurchführung
Im Schiffbau ist eine Schott- und Deckendurchführung besonders wichtig, da sie sicherstellt, dass Kabel, Rohre oder Leitungen durch Schotten (Trennwände) und Decks (Zwischendecken) geführt werden, ohne die strukturelle Integrität oder den Brandschutz des Schiffes zu gefährden.
- Schutzrohr zum Einschweissen
- Schutzrohr aus Stahl 1.0039, lackiert
- Verfügbar in den Dimensionen d15 bis d108
Dichtungen
Verfügbare Dichtungen
Für die Anwendungen der Dichtringe sind die Hinweise in der Verwendungsübersicht zu beachten.
Anwendungen mit Geberit Mapress CuNiFe und schwarzem CIIR-Dichtring
Einsetzbar für die folgenden flüssigen Medien:
- Kühlwasser ohne Frostschutzmittel 0 bis 100 °C
- Kühlwasser mit Frostschutzmittel -30 bis 120 °C
- Für Grau- und Schwarzwasser mit pH-Wert > 6.0
- Meerwasser 0 bis 100 °C
- Löschwasser (nass)
- Sprinkler (nass)
- Chemikalien und technische Fluide
Einsetzbar für die folgenden gasförmigen Medien:
- Druckluft (Reinheitsklasse Öl 0–3)
- Unterdruck

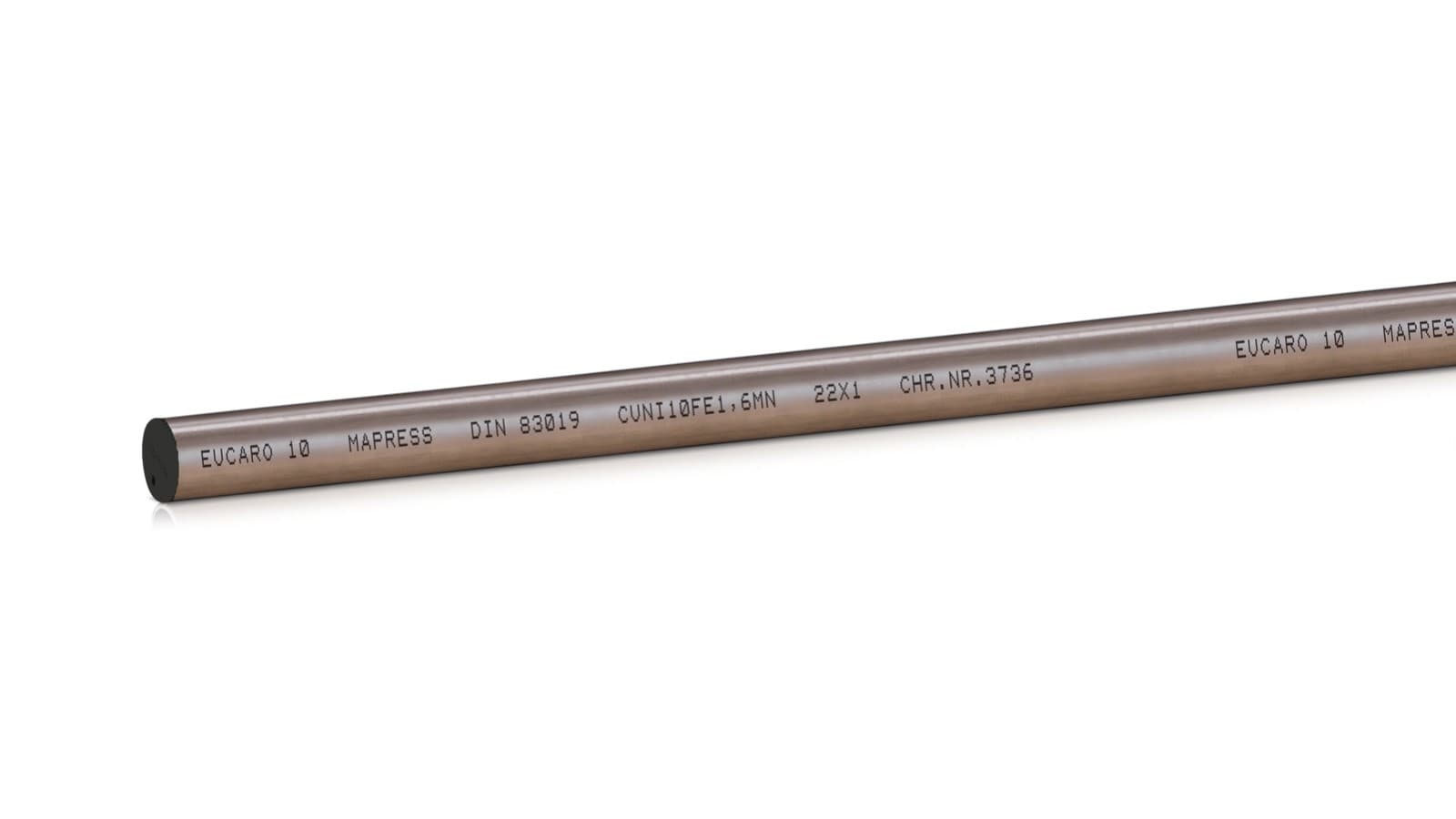

Systemrohre
Sortiment an Systemrohren
Geberit Mapress CuNiFe Systemrohre
- Ausgezeichnete Korrosionsbeständigkeit, insbesondere gegenüber Meerwasser
- Schwarze Schutzstopfen an den Rohrenden verhindern das Eindringen von Staub und Schmutz
- Spezielle thermische und mechanische Behandlung der Rohre schafft ein homogenes, hochwertiges Werkstoffgefüge
Umweltproduktdeklaration
EPD Produktdeklaration
Umweltproduktdeklarationen (Environmental Product Declarations, EPDs) schaffen Transparenz und ermöglichen den Vergleich von Produkten in Bezug auf ihre Umweltauswirkungen.
Für Geberit Mapress CuNiFe sind Umweltproduktdeklarationen für Rohre und die gängigsten Fittings verfügbar:
- Geberit Mapress CuNiFe Systemrohre
- Geberit Mapress CuNiFe Fittings
Installation
So funktioniert die Installation
Für die Installation von Geberit Mapress bietet Geberit ein umfassendes Sortiment an Pressgeräten, Pressbacken und -schlingen an.
Hinweis: Die Installation von Geberit Mapress d12 bis d88.9 unterscheidet sich von derjenigen von Geberit Mapress d108.
Referenzprojekte
Geberit in türkischer Meeresbrise
Das Schiffbaugeschäft boomt in der Türkei. Gute Dienste leistet hier Geberit Mapress CuNiFe Rohrleitungssystem.
Haben Sie Fragen? Wir helfen Ihnen gerne weiter.
Unsere Spezialisten beraten Planer, Sanitärinstallateure und andere Profis bei ihren Projekten. Sie geben Ihnen gerne Auskunft, wie Sie mit unseren Produkten Ihre aktuellen Herausforderungen am besten bewältigen können.
Häufige Fragen zu Geberit Mapress CuNiFe
Warum wird CuNiFe speziell im Schiffbau eingesetzt?
CuNiFe eignet sich für den Schiffbau, da die Kupfer-Nickel-Eisen-Legierung durch die geringe Korrosionsneigung meerwasserbeständig ist.
Wofür steht CuNiFe eigentlich?
CuNiFe steht für eine Kupfer-Nickel-Eisen-Legierung mit hoher Korrosionsbeständigkeit, besonders gegenüber Meerwasser.
Ist CuNiFe mit anderen Werkstoffen kombinierbar?
Wir raten davon ab, Geberit Mapress CuNiFe mit anderen Werkstoffen zu verarbeiten.
Wie einfach sind Installation und Wartung unter beengten Offshore-Bedingungen, in denen zudem erhöhte Sicherheitsanforderungen bestehen?
Die Installation von Geberit Mapress CuNiFe ist einfach, da es verpresst wird. Bei Pressverbindungen ist kein Schweißen nötig. Aufwendige Sicherheitsmaßnahmen für den Brandschutz entfallen.
Die Installation mit den handlichen Presswerkzeugen von Geberit kann auch in engeren Räumen durchgeführt werden.
Über welche Zulassungen für maritime Anwendungen verfügt Geberit Mapress CuNiFe?
Geberit Mapress CuNiFe erfüllt internationale Standards und ist von führenden Klassifikationsgesellschaften wie ABS, Bureau Veritas, China Classification Society, Class NK, DNV, Lloyd’s Register und RINA zertifiziert. So sind Sie weltweit auf der sicheren Seite.
