Geberit Mapress Edelstahl für Trinkwasser und weitere Medien
Korrosionsbeständig und vielseitig einsetzbar
Geberit Mapress Edelstahl ist ein leistungsfähiges Trinkwassersystem und kann darüberhinaus für diverse flüssige und gasförmige – auch aggressive – Medien eingesetzt werden. Geberit stellt bei der Herstellung höchste Anforderungen. So stellt beispielsweise der hohe Molybdängehalt eine besonders hohe Korrosionsbeständigkeit sicher.
Mit der großen Bandbreite von Pressfittings und Rohrdimensionen von d12 bis d108 sowie den verschiedenen Dichtringen lassen sich neben der Haustechnik auch nahezu alle Anwendungsbereiche im industriellen Anlagenbau abdecken.
Hauptanwendungen und Einsatzgebiete für Edelstahl-Rohrleitungssystem mit hoher Korrosionsbeständigkeit
Geberit Mapress Edelstahl eignet sich für flüssige und gasförmige Medien:
Verwendungsübersicht für flüssige Medien öffnen
Verwendungsübersicht für gasförmige Medien öffnen
Trinkwasserinstallationen
Geberit Mapress Edelstahl ist eine gute Wahl bei hohen Anforderungen an Hygiene und Korrosionsbeständigkeit.
Druckluftleitungen
Für die Druckluftverteilung kann je nach geforderter Druckluftqualität Geberit Mapress Edelstahl eingesetzt werden.
Kraftstoff und Öle
Geberit Mapress Edelstahl ist für Heizöl, Diesel sowie Motoren-, Getriebe- und Schmieröle geeignet und zugelassen.
Industriegase
Geberit Mapress Edelstahl (Gas) verfügt über sämtliche Zulassungen, die für Brenngase nach DVGW G 260 erforderlich sind.

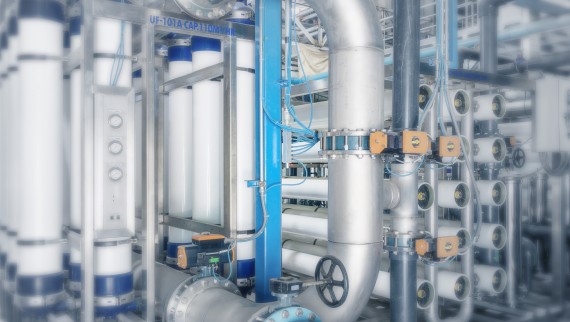

Aufbereitete Wässer
Das Geberit Mapress Edelstahl Presssystem ist für nahezu alle aufbereiteten Wässer – wie enthärtete oder vollentsalzte Wässer sowie Reinstwässer mit Leitfähigkeiten von ≥ 0,1 μS/cm – geeignet und einsetzbar.
Sprinkler und Löschwasserleitungen
Geberit Mapress Edelstahl (Werkstoff 1.4401) ist geprüft und zugelassen für Nass- und Trockensprinkleranlagen, u. a. durch VdS und FM.

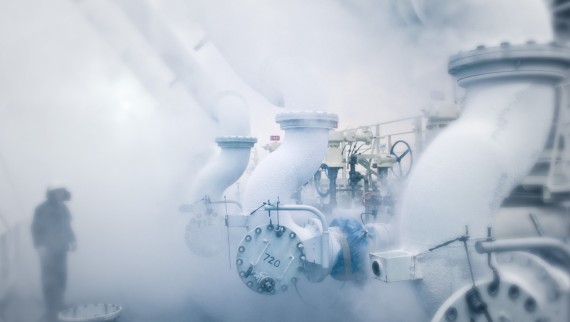

Sattdampf
Geberit Mapress Edelstahl 1.4401 ist für Sattdampf und Kondensat bis zu einer Temperatur von 155 °C und einem Druck von 5,5 bar geeignet.
Eigenschaften Geberit Mapress Edelstahl Vielseitig einsetzbar – für zahlreiche Anwendungen
Vielseitig einsetzbar bei Trinkwasserinstallationen
Viele Installateure und Betreiber entscheiden sich bei der Trinkwasserinstallation für Mapress Edelstahl 1.4401, weil die Eigenschaften überzeugen: hohe Hygiene, ausgezeichnete Korrosionsbeständigkeit und einsetzbar wo erhöhte Richtlinien und Normen eine Thermische und chemische Desinfektion vorschreiben.
Durch Die Materialeigenschaften des Edelstahls sowie den verschiedenen Dichtringen lassen sich neben der Haustechnik auch viele Anwendungsbereiche im industriellen Anlagenbau abdecken.

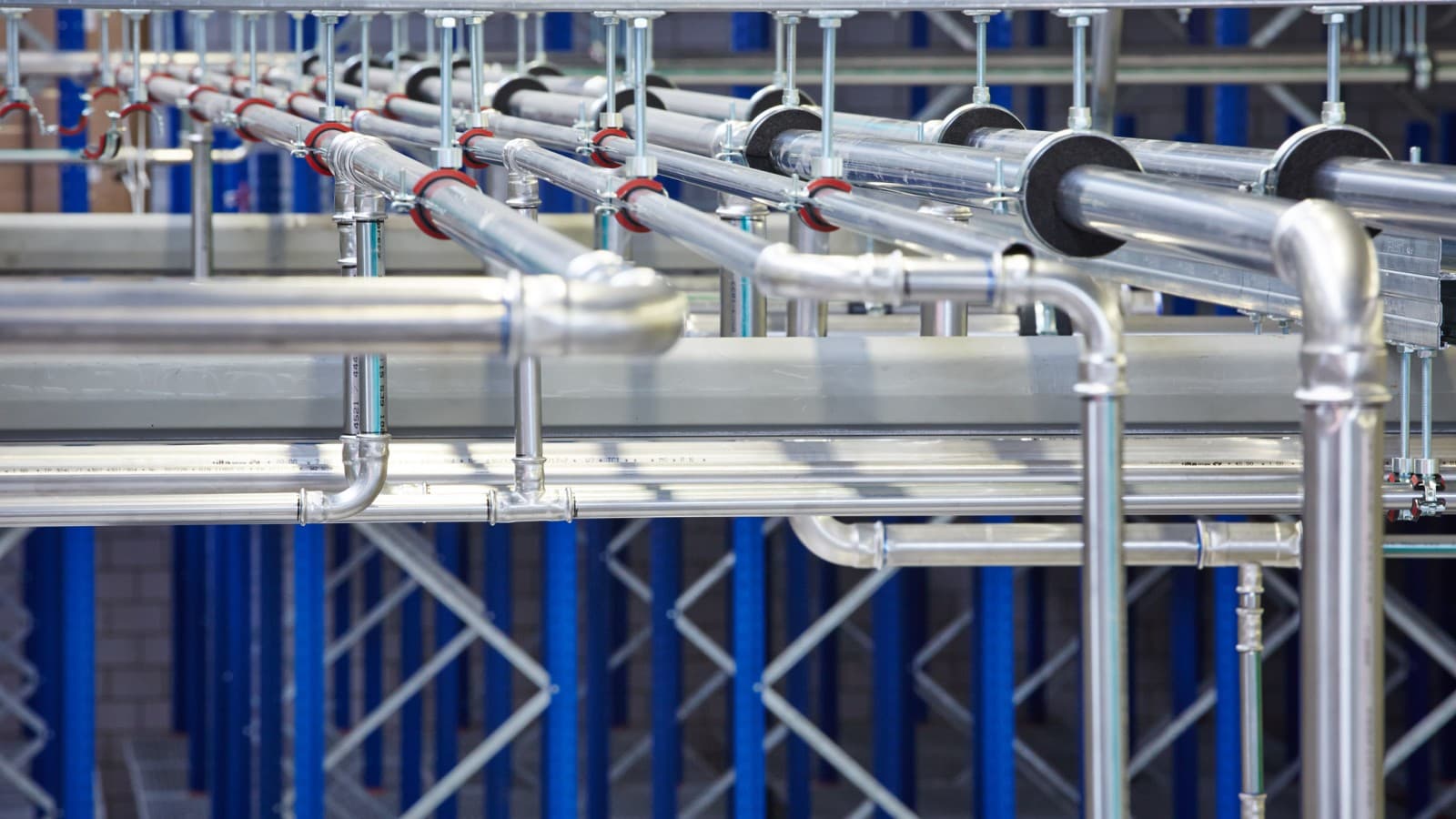

Vielseitig einsetzbar in der Haustechnik und Industrie
Durch die große Bandbreite von Rohrdimensionen von d12 bis d108, die Materialeigenschaften des Edelstahls sowie den verschiedenen Dichtringen lassen sich neben der Haustechnik auch viele Anwendungsbereiche im industriellen Anlagenbau abdecken.
Geeignet für Brenngase
Geberit Mapress Edelstahl kann für unterschiedliche Gasanwendungen verwendet werden. Für den Einsatz mit Brenngasen wird ein komplettes Sortiment an Pressfittings mit dem gelben Dichtring HNBR, gelber Markierung und gelber Schutzkappe angeboten.
Hohe Korrosionsbeständigkeit
Geberit Mapress Edelstahl ist ein zuverlässiges Rohrleitungssystem, das für eine Vielzahl von Anwendungen geeignet ist. Die Rohre sowie die Pressfittings bestehen aus nichtrostendem Edelstahl und zeichnen sich durch hohe Korrosionsbeständigkeit und Hygiene aus.
Geberit Mapress Edelstahl eignet sich für die thermische und chemische Desinfektion – sowohl bei vorgeschriebenen Maßnahmen gemäß geltenden Richtlinien und Verordnungen als auch im Falle einer bestehenden Kontamination des Leitungsnetzes.
Die optimale Zusammensetzung der Legierungsbestandteile führt zu einer hohen Werkstoff- und Systemsicherheit. Die Geberit Mapress Edelstahl Systemrohre und Fittings 1.4401 verfügen über einen Molybdängehalt von mindestens 2,2 % und sind somit äußerst korrosionsbeständig.
Geberit Mapress Edelstahl im Überblick
Daten & Fakten
Sortimentsübersicht
- 11 Nennweiten d12 bis d108
- Über 500 Fittings und Formstücke
- Systemrohre CrNiMo
- Systemrohre CrMoTi mit grüner Markierung - speziell für wirtschaftliche Trinkwasserinstallationen
- MasterFix-Übergang für werkzeuglose, sichere Schraubverbindung zu Geberit Sanitärgegenständen
- Vielfältiges Sortiment an Adaptern und Übergängen zu anderen Systemen

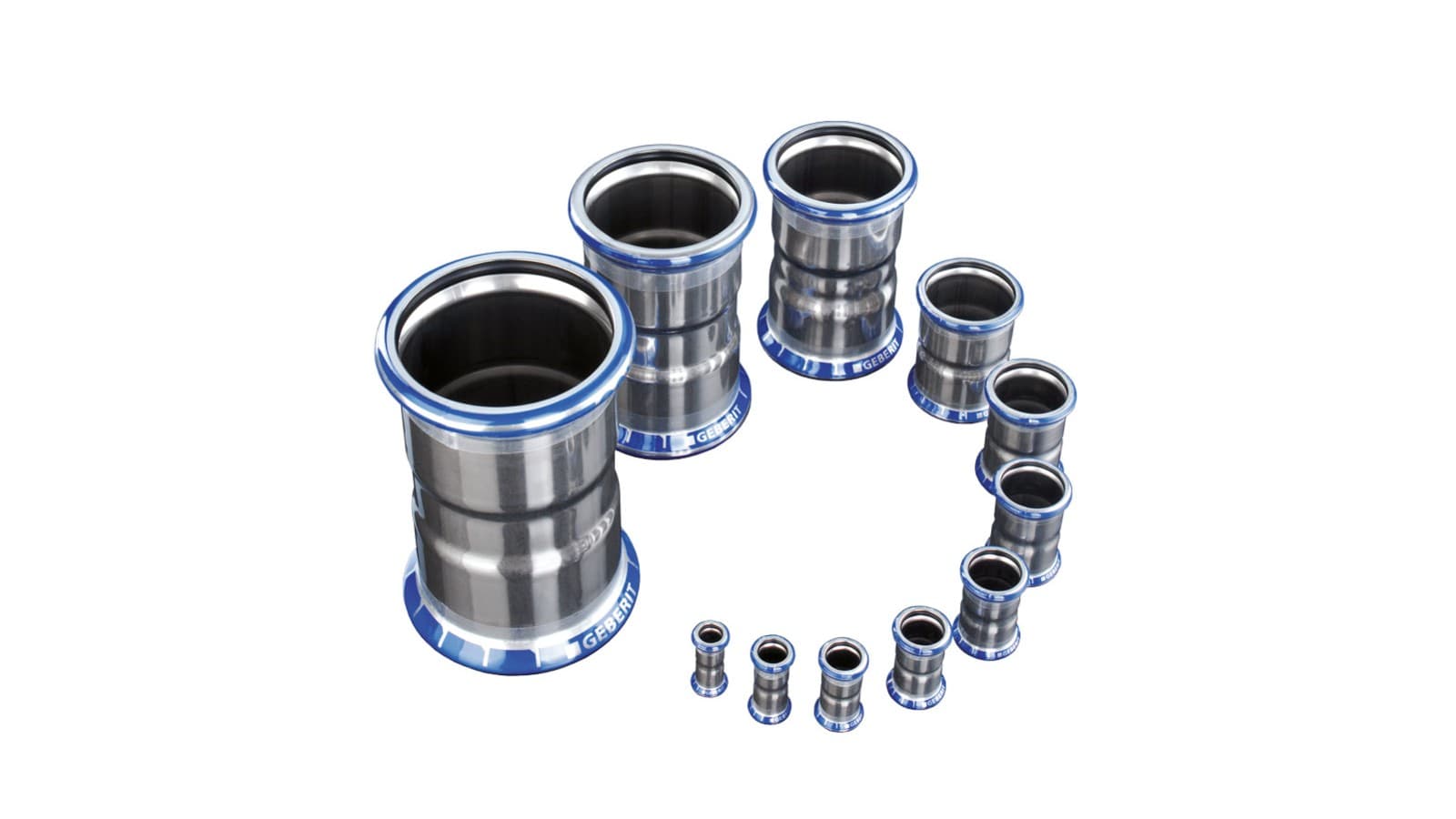

Dimensionen
Verfügbare Rohrdimensionen
| Nennweite DN | Dimension d x s (mm) | Geberit Mapress Edelstal Systemrohr CRNiMo | Geberit Mapress Edelstal Systemrohr CrTiMo |
|---|---|---|---|
| 10 | 12,0 x 1,0 | ||
| 12 | 15,0 x 1,0 | ||
| 15 | 18,0 x 1,0 | ||
| 20 | 22,0 x 1,2 | ||
| 25 | 28,0 x 1,2 | ||
| 32 | 35,0 x 1,5 | ||
| 40 | 42,0 x 1,5 | ||
| 50 | 54,0 x 1,5 | ||
| 65 | 76,1 x 2,0 | ||
| 80 | 88,9 x 2,0 | ||
| 100 | 108,0 x 2,0 |

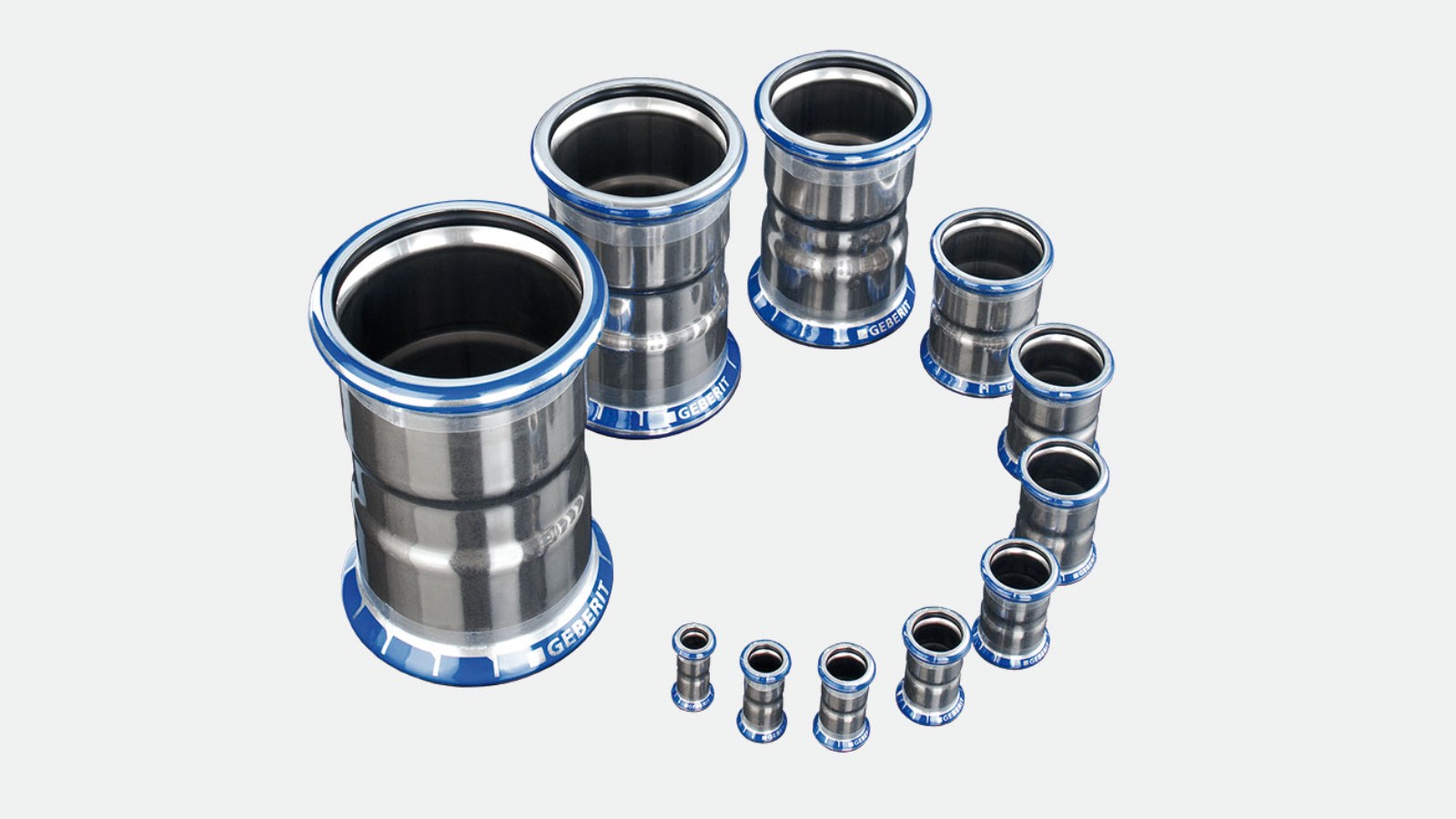

Fittings
Verfügbare Fittings

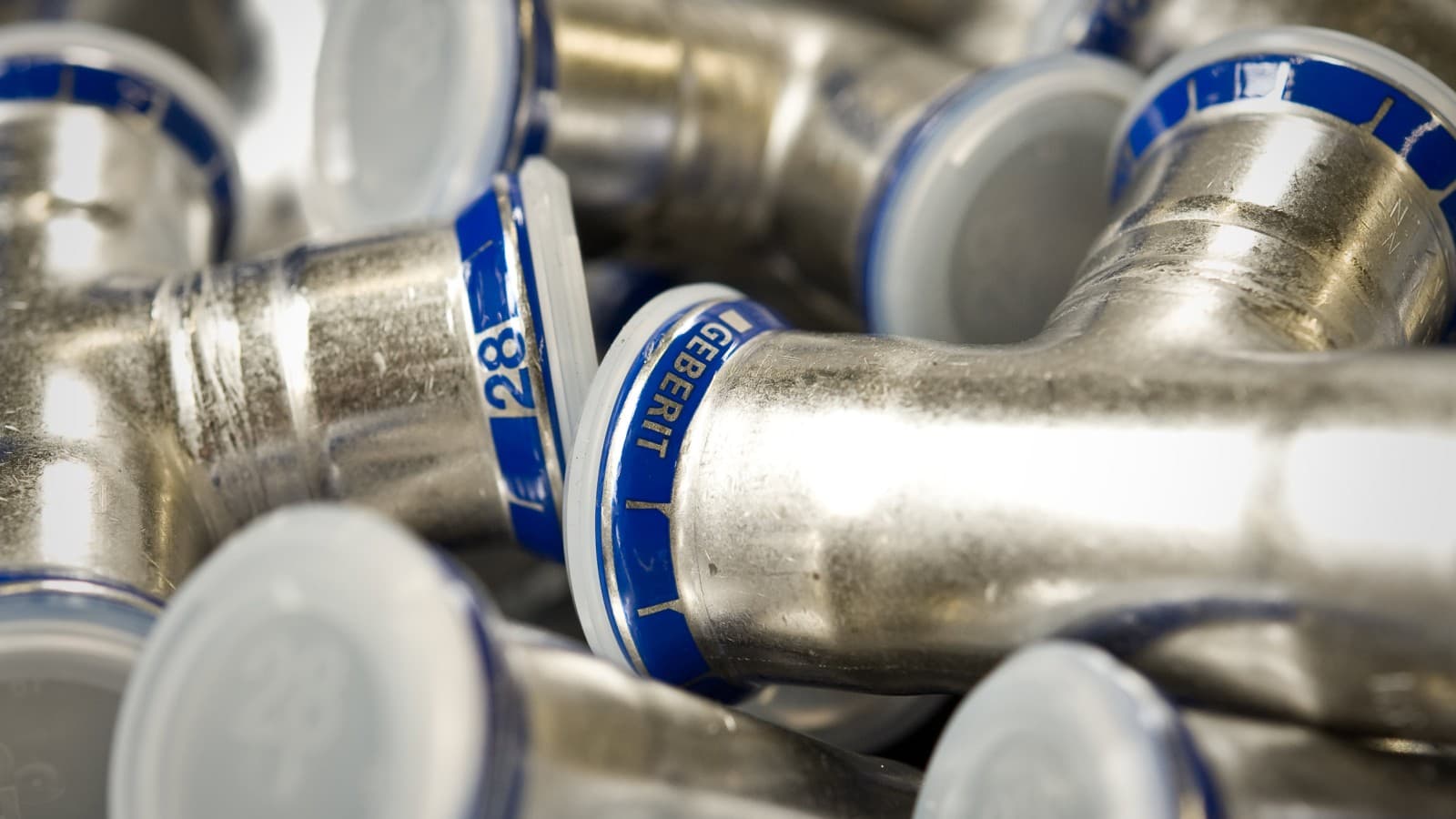

Geberit Mapress Edelstahl Pressfittings
- CrNiMo-Edelstahl 1.4401
- Pressindikator zur Überprüfung von korrekt verpressten Fittings
- Blauer Pressindikator kennzeichnet den Werkstoff Edelstahl
- Dimension auf Pressindikator aufgedruckt
- Schutzstopfen verhindert die Verschmutzung der Fittings
- Nicht verpresste Verbindungen sind undicht und bei einer Druckprüfung sofort erkennbar
- Über 500 verschiedene Fittings stehen zur Verfügung

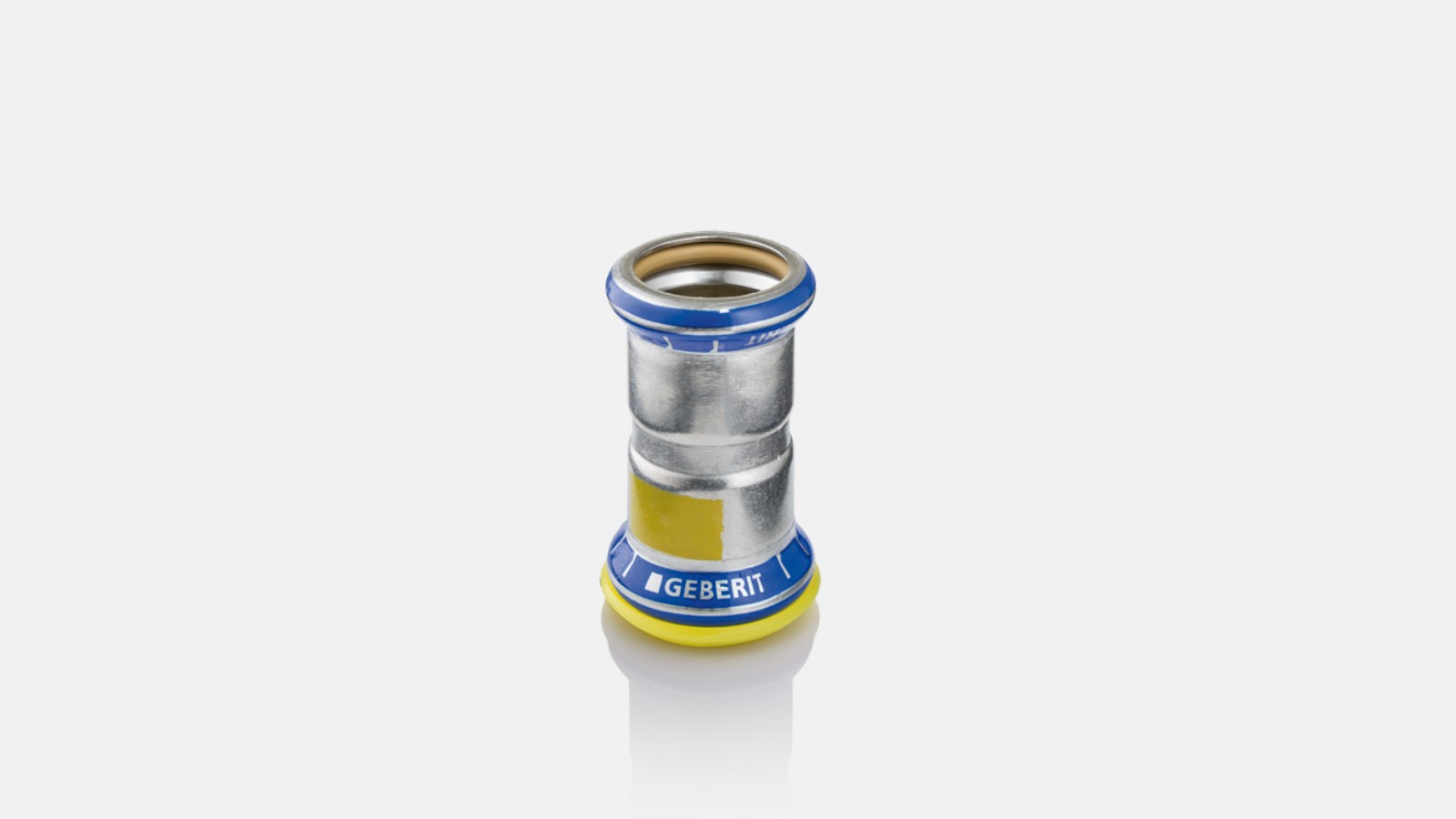

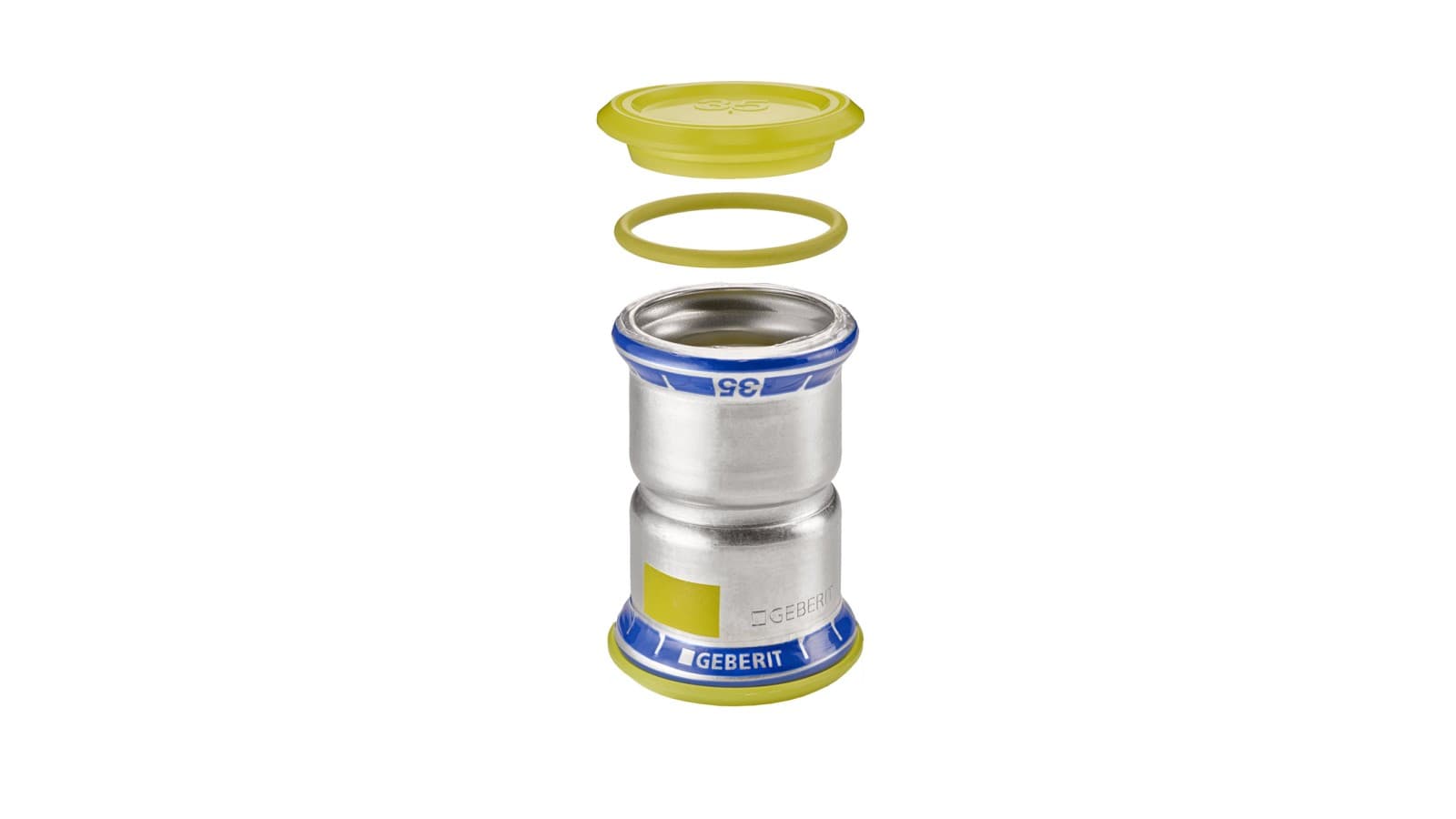

Geberit Mapress Edelstahl, Gas
- CrNiMo-Edelstahl 1.4401
- Für den Einsatz mit brennbaren Gasen
- Pressindikator zur Überprüfung von korrekt verpressten Fittings
- Blauer Pressindikator kennzeichnet den Werkstoff Edelstahl
- Gelbe Markierung auf dem Fitting
- Gelber HNBR-Dichtring und gelbe Verschlusskappe für den Einsatz mit brennbaren Gasen
- Verfügbar in den Dimensionen d15 bis d108

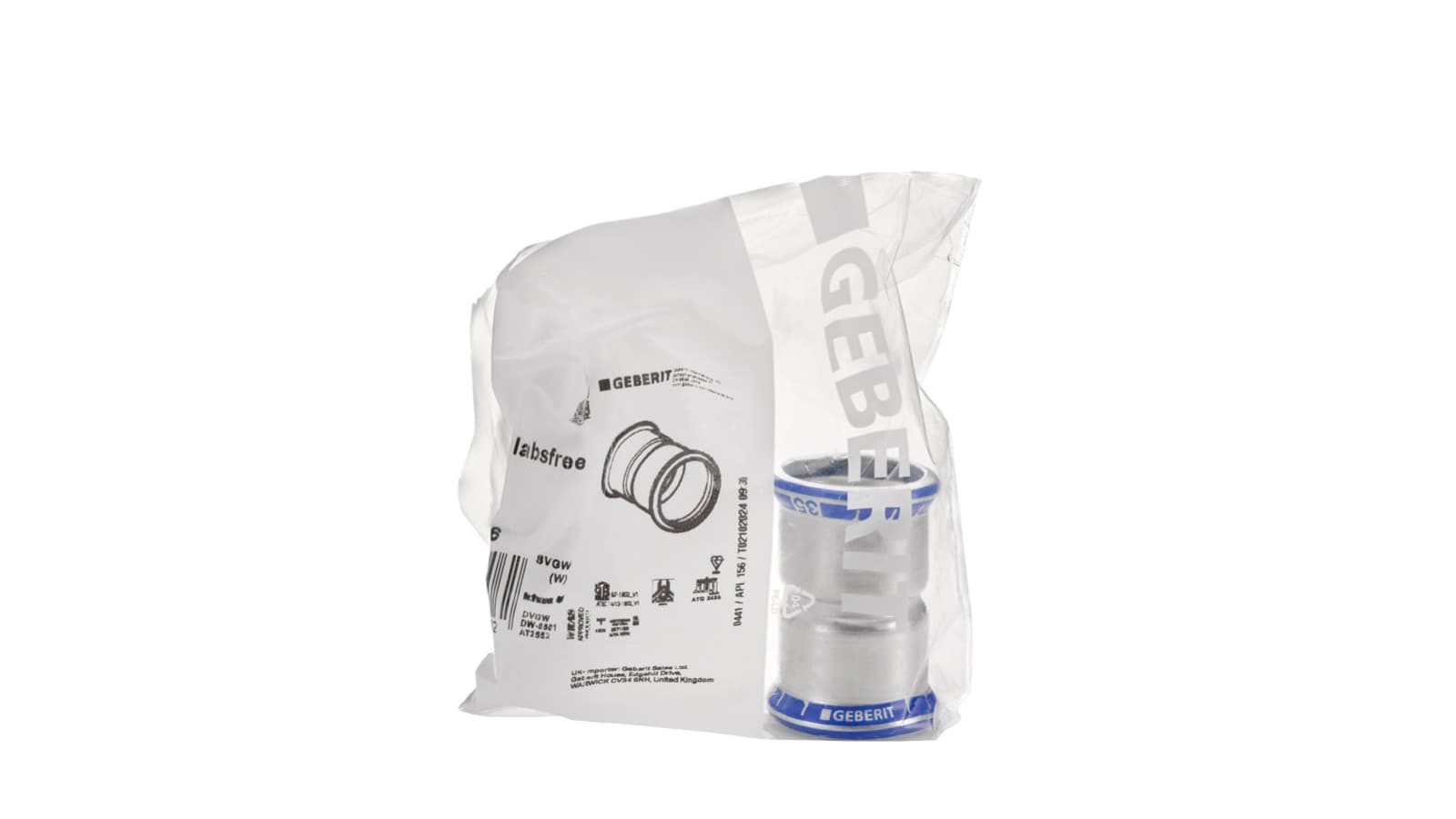

Geberit Mapress Edelstahl, LABS-frei
- CrNiMo-Edelstahl 1.4401
- Für den Einsatz in sensiblen Anwendungen, z. B. Lackieranlagen
- Pressindikator zur Überprüfung von korrekt verpressten Fittings
- Blauer Pressindikator kennzeichnet den Werkstoff Edelstahl
- Schwarzer CIIR-Dichtring
- Pressfittings sind einzeln verpackt
- Verfügbar in den Dimensionen d15 bis d108
Dichtungen
Verfügbare Dichtringe
Für spezielle Einsatzbereiche bietet Geberit ein umfassendes Sortiment an Fittings mit vorinstallierten Dichtringen aus unterschiedlichen Materialien an. Dies vereinfacht und beschleunigt die Installation.

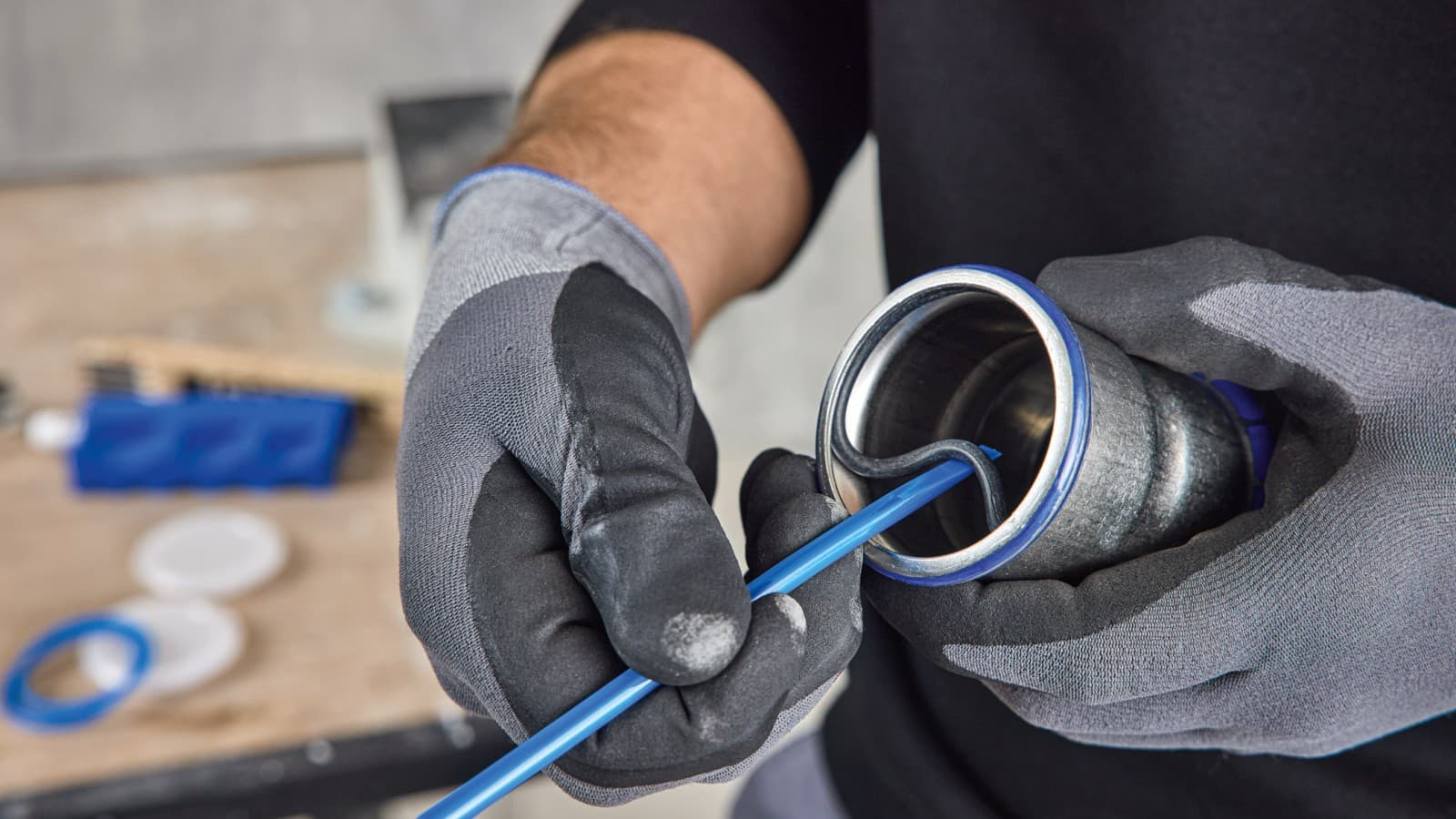

Zusätzlich können die Standard O-Ringe durch geeignete spezifische Dichtringe ausgetauscht werden. Hinweise in der Verwendungsübersicht sind zu beachten.
Verwendungsübersicht für flüssige Medien öffnen
Verwendungsübersicht für gasförmige Medien öffnen
Schwarzer CIIR-Dichtring
Geberit Mapress Edelstahl und der schwarze CIIR-Dichtring sind für die folgenden flüssigen Medien einsetzbar:
- Trinkwasser kalt und warm
- Heizungswasser
- Kühlwasser ohne Frostschutzmittel
- Kühlwasser mit Frostschutzmittel
- Fernwärmeheizungswasser ≤ 120 °C
- Sattdampf ≤ 120 °C
- Betriebswasser
- Reinstwasser (ohne Pharmawasser)
- Regenwasser mit pH-Wert > 6,0
- Grau- und Schwarzwasser mit pH-Wert > 6,0
- Löschwasser (nass)
- Sprinkler (nass)
- Chemikalien und technische Fluide
Und für die folgenden gasförmigen Medien:
- Druckluft (Reinheitsklasse Öl 0–3)
- Unterdruck
- Inertgase
- Industriegase
Dichtring FKM, blau
Geberit Mapress Edelstahl in Kombination mit dem blauen FKM-Dichtring zeichnet sich durch hohe Temperatur- und Chemikalienbeständigkeit aus.
Einsetzbar für die folgenden flüssigen Medien:
- Fernwärmeheizungswasser ≤ 140 °C
- Wärmeträger (Solar)
- Mineralöle
- Kraftstoffe
- Chemikalien und technische Fluide
Einsetzbar für die folgenden gasförmigen Medien:
- Druckluft (Reinheitsklasse Öl 0–X)
- Industriegase
Dichtring HNBR, gelb
Geberit Mapress Edelstahl mit dem gelben HNBR-Dichtring ist für folgende Brenngase einsetzbar:
- Erdgase
- Flüssiggase
- Biogase
Mit einer gelben Markierung sowie einem gelben Schutzstopfen lassen sich die Geberit Mapress Edelstahl Gas Fittings von den restlichen Fittings unterscheiden.

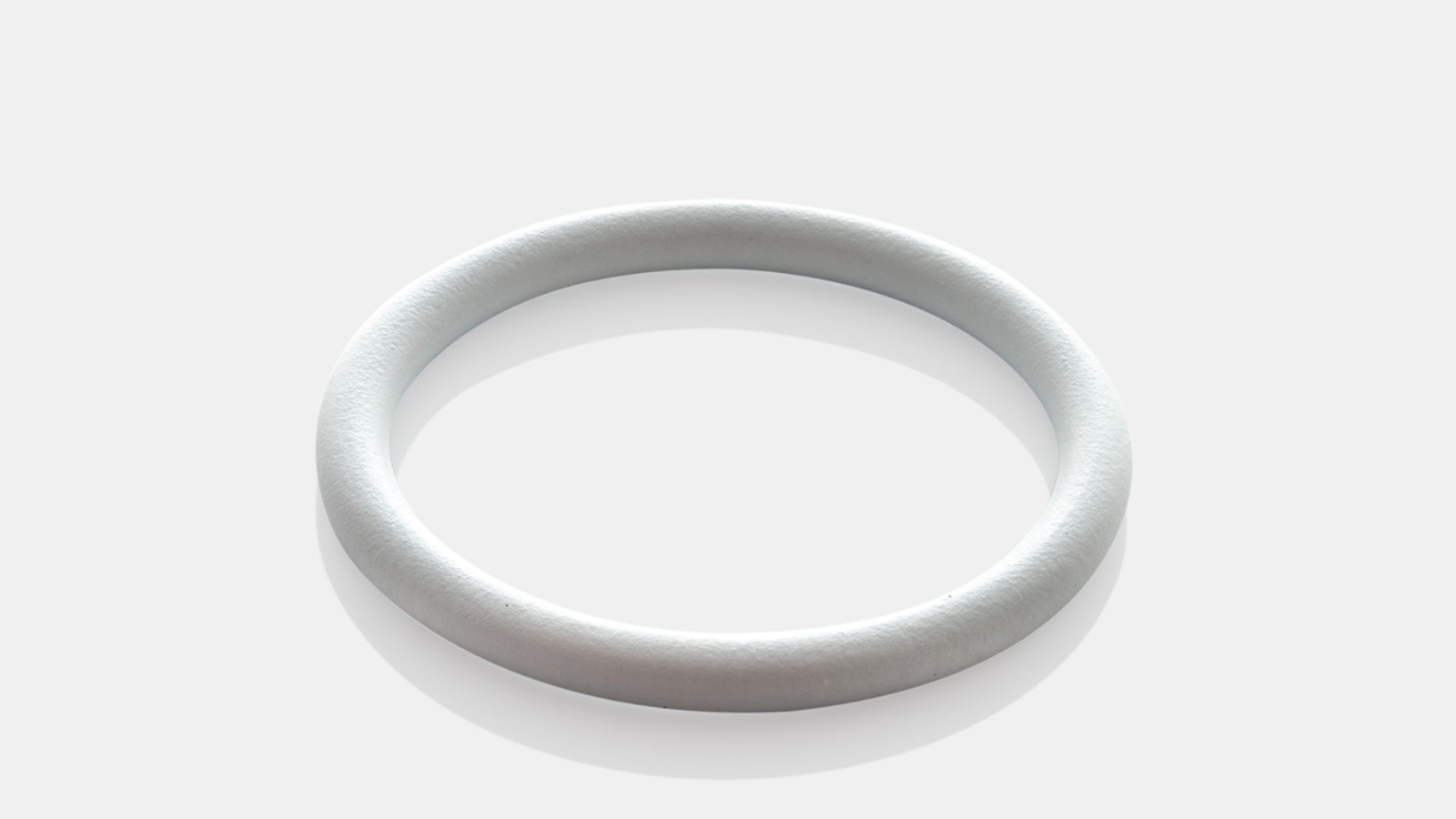

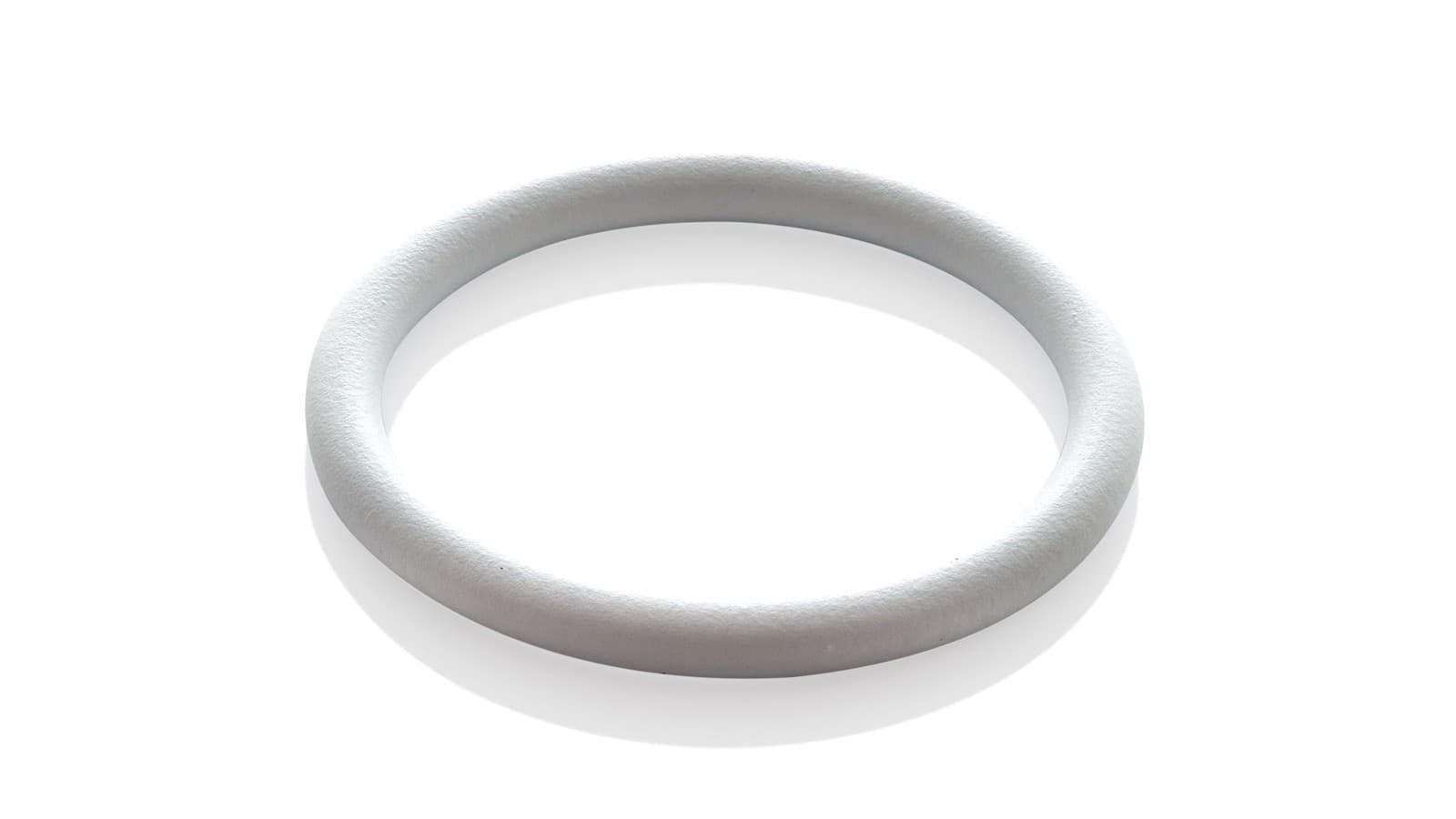

Dichtring FKM, weiss
Geberit Mapress Edelstahl mit dem weissen FKM-Dichtring eignet sich für Sattdampfanwendungen bis 155 °C, auch bei zyklischem Betrieb.
Systemrohre
Verfügbare Systemrohre

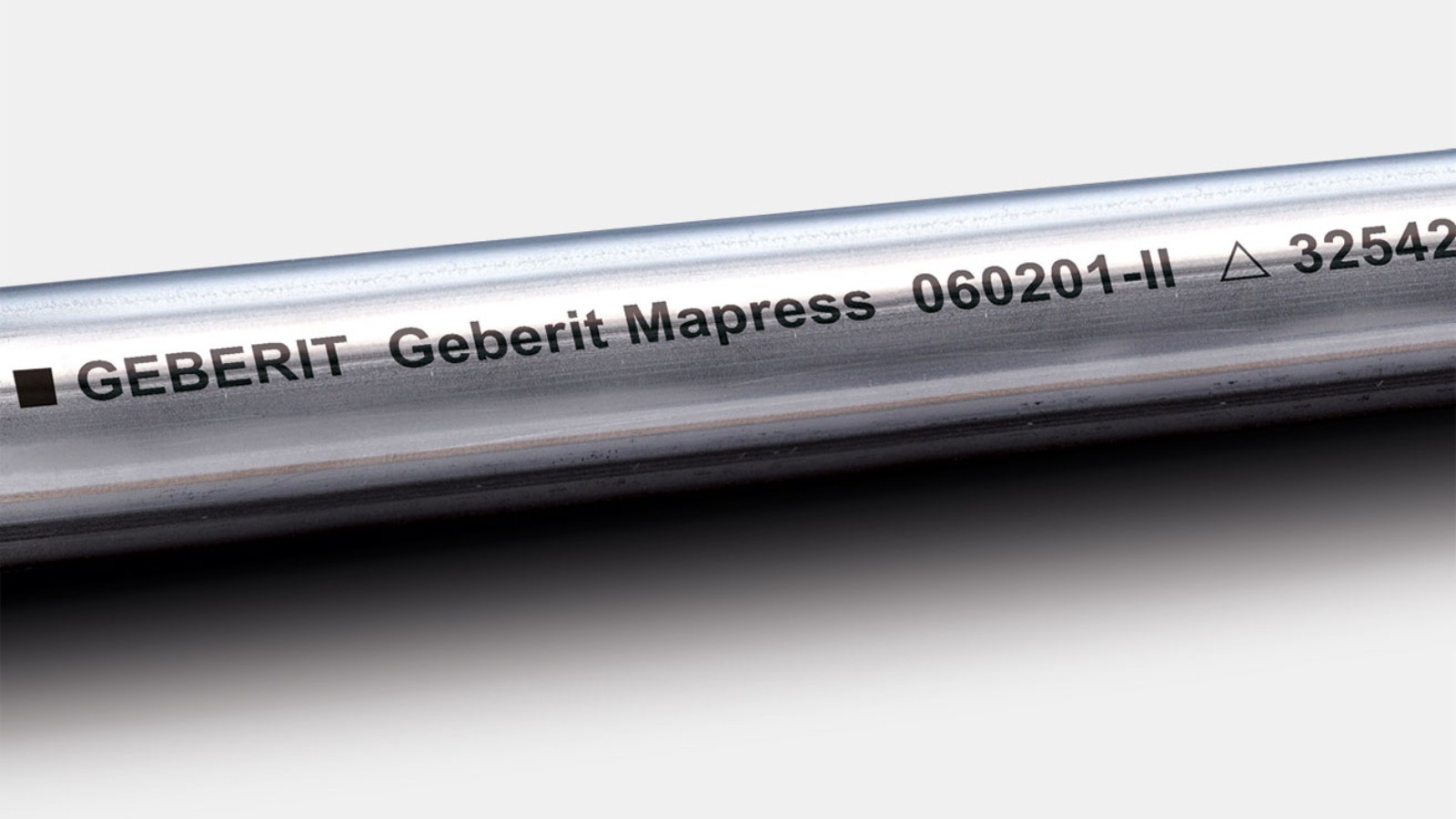

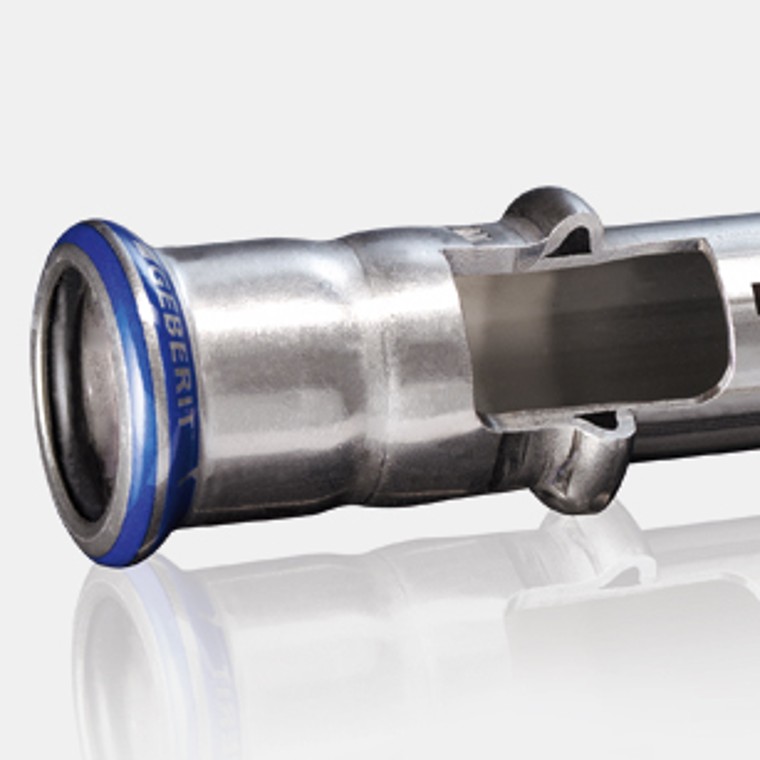

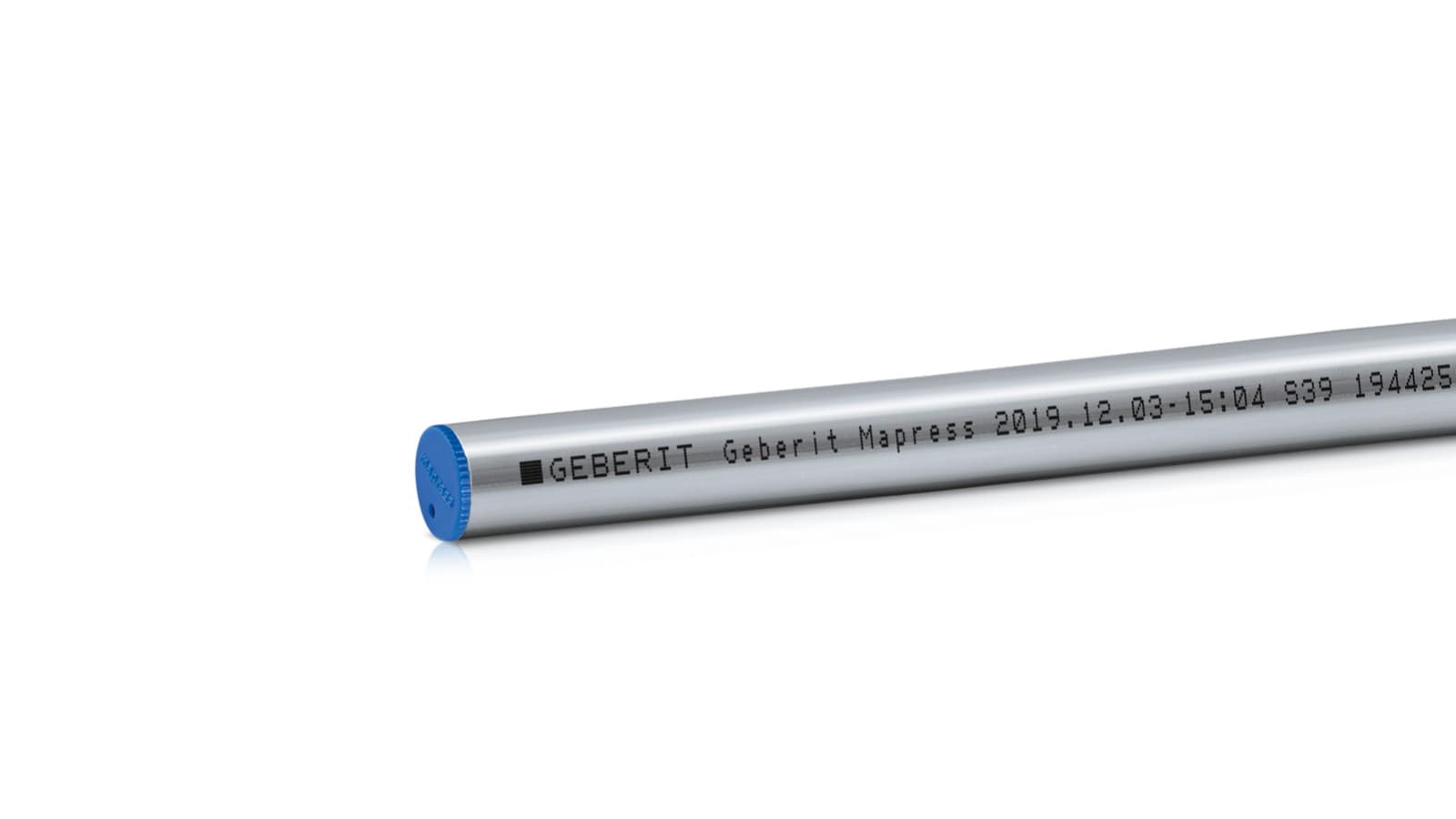

Geberit Mapress Edelstahl Systemrohr CrNiMo
- Ein erhöhter Molybdänanteil sorgt für Stabilität und höchsten Schutz vor Korrosion.
- Spezielle thermische und mechanische Behandlung der Fittings schafft ein homogenes, hochwertiges Werkstoffgefüge.
- Die sorgfältige Bearbeitung stellt sowohl eine optimale Verformbarkeit als auch die erforderliche Langzeitdichtheit sicher.
- Glatte Oberflächen sorgen für die perfekte Passform des Dichtrings und optimale hygienische Eigenschaften.

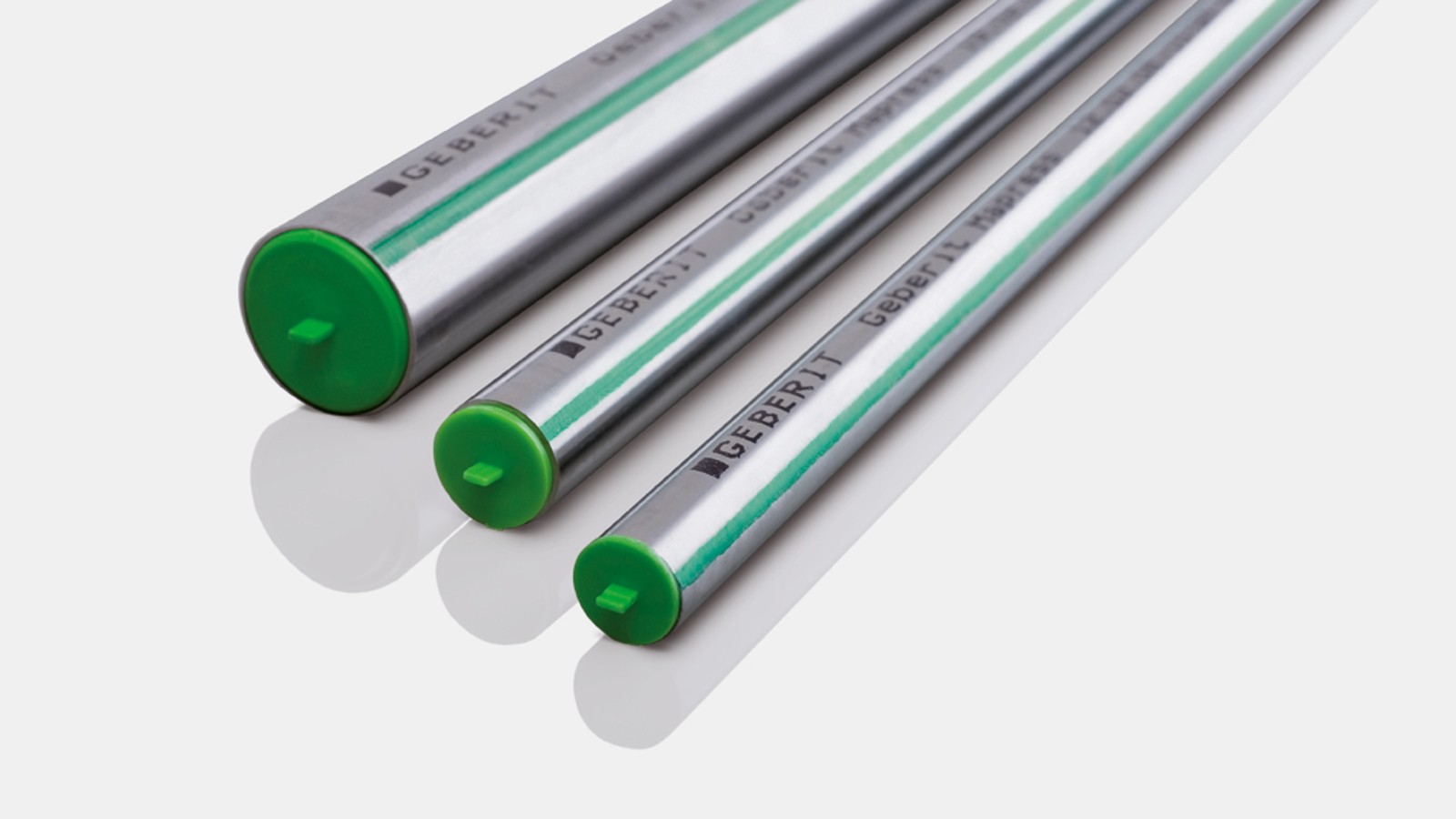

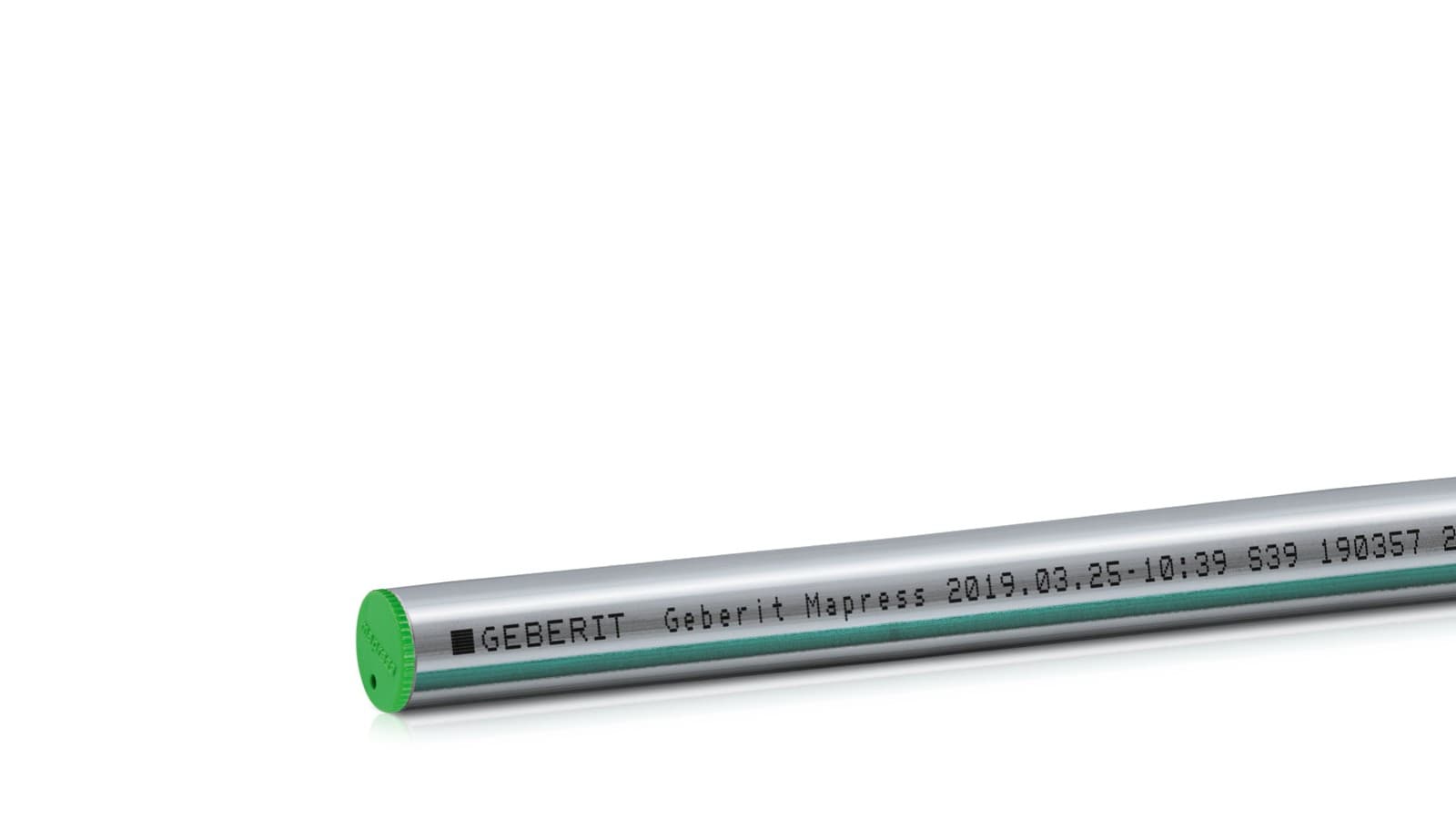

Geberit Mapress Edelstahl Systemrohr CrMoTi (1.4251)
- CrMoTi-Stahl als wirtschaftliche Alternative zu herkömmlichen Werkstoffen bei der hygienischen Trinkwasserinstallation
- Grüne Linie entlang des Rohres dient als Kennzeichnung• Grüner Schutzstopfen schützt das Rohr vor Staub und Schmutz
Umweltproduktdeklaration
EPD Produktdeklaration
Umweltproduktdeklarationen (Environmental Product Declarations, EPD) schaffen Transparenz und ermöglichen den Vergleich von Produkten in Bezug auf ihre Umweltauswirkungen.
Für Geberit Mapress Edelstahl sind Umweltproduktdeklarationen für Rohre und die gängigsten Fittings verfügbar:
Installation
So funktioniert die Installation
Für die Installation von Geberit Mapress bietet Geberit ein umfassendes Sortiment an Pressgeräten, Pressbacken und -schlingen an.
Hinweis: Die Installation von Geberit Mapress d12 bis d88.9 unterscheidet sich von derjenigen von Geberit Mapress d108.
Passendes Rohrleitungssystem finden
Produktsortiment Geberit Mapress Edelstahl Artikel, technische Informationen und mehr
Haben Sie Fragen? Wir helfen Ihnen gerne weiter.
Unsere Spezialisten beraten Planer, Sanitärinstallateure und andere Profis bei ihren Projekten. Sie geben Ihnen gerne Auskunft, wie Sie mit unseren Produkten Ihre aktuellen Herausforderungen am besten bewältigen können.
Häufige Fragen zu Geberit Mapress Edelstahl
Für welche Medien kann ich Geberit Mapress Edelstahl verwenden?
Neben Trinkwasser kann Geberit Mapress Edelstahl für eine Vielzahl an gasförmigen und flüssigen Medien eingesetzt werden. Die chemische Beständigkeit für Geberit Mapress Edelstahl kann mit Geberit PipeSelect abgefragt werden.
Wo liegen die Unterschiede zwischen den Rohrleitungswerkstoffen 1.4404, 1.4521?
1.4404 (316L): Molybdänhaltig mit besserer Lochkorrosionsbeständigkeit
Das System mit den höchsten Legierungsbestandteilen für nahezu alle Anwendungen - Der Hohe Molybdängehalt >gleich 2,2% über die Normvorgaben bietet Geberit Kunden dazu eine besser Beständigkeit gegen Lochkorrosion
1.4521 (444): Optimal für wirtschaftliche Trinkwasserinstallationen mit Wasserbeschaffenheit nach der Trinkwasserverordnung.
Wie verhält sich Geberit Mapress Edelstahl bei thermischer Desinfektion?
Geberit Mapress Edelstahl ist für thermische Desinfektion geeignet und kann für solche hygienekritischen Anwendungen wie Trinkwasserinstallationen in Krankenhäusern, Pflegeeinrichtungen, Hotels eingesetzt werden.
Kann ich Geberit Mapress Edelstahl in trockenen Feuerlöschleitungen verwenden?
Feuerlösch- und Sprinkleranlagen „trocken“ und „nass/trocken“ sind bis DN 80 in der

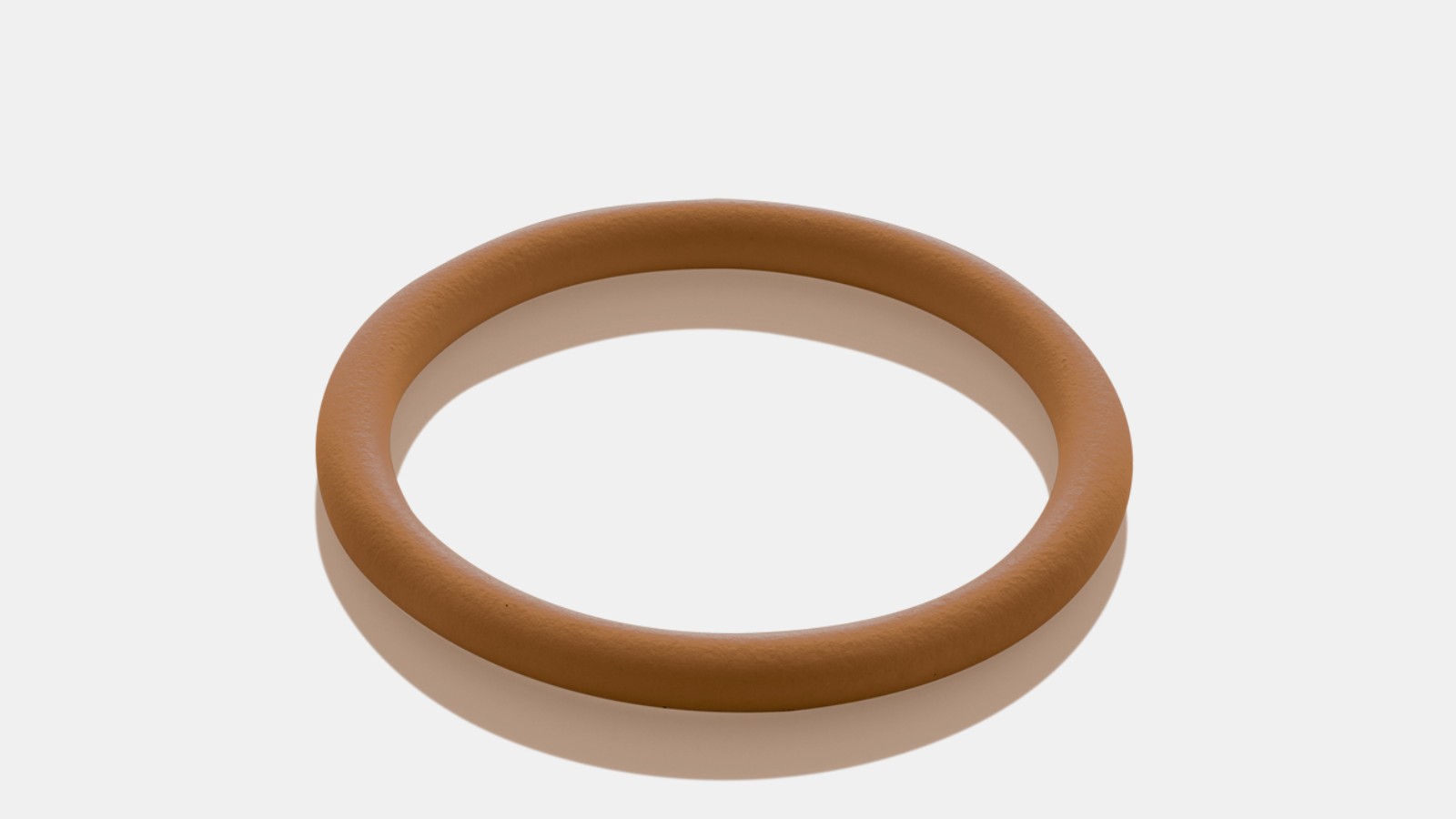

Nennpressdruckstufe PN 16 nach DIN 14462 mit dem blauem FKM -oder rotem FPM-Dichtring nach VdS zugelassen.
Mehr zum Thema Brandschutz lesen
Kann Geberit Mapress Edelstahl mit verzinktem Stahl kombiniert werden?
Das Korrosionsverhalten von Mapress Edelstahl wird unabhängig von der Fließrichtung des Wassers durch Mischinstallationen nicht beeinflusst (keine Fließregel). In Trinkwasserinstallationen kann Mapress Edelstahl somit mit allen Buntmetallen (Rotguss, Kupfer, Messing) kombiniert werden.Wird Mapress Edelstahl mit verzinkten Stahlrohren direkt verbunden, tritt an den verzinkten Stahlrohren Bimetallkorrosion auf. Dieser Vorgang lässt sich durch folgende Maßnahmen verhindern:
- Einbau von Distanzstücken (Länge L > 50 mm wasserberührende Fläche)
- Einbau einer Absperrarmatur aus Buntmetall
Ist Geberit Mapress Edelstahl bleifrei und BWGL-konform?
Geberit Mapress Edelstahl 1.4401 ist bleifrei. Die im System eingesetzten Dichtungen erfüllen die Anforderungen der aktuellen KTW-BWGL. Entsprechende Herstellererklärungen und Hygienenachweise stehen zur Verfügung.
Ist Geberit Mapress Edelstahl im Erdreich einsetzbar?
Geberit Mapress Edelstahl 1.4401 ist grundsätzlich für die Verlegung im Erdreich geeignet und bei Beachtung derunten aufgeführten Regeln korrosionsbeständig. Zur Verhinderung von Schäden an den Rohrleitungen ist Folgendes zu beachten:
- Die Rohre müssen in einem trockenen Sandbett verlegt werden, sodass sie vollständig mit Sand überdeckt sind und Kontaktkorrosion ausgeschlossen ist.
- Druckstellen, z. B. durch Steine, müssen durch geeignete Maßnahmen verhindert werden, z. B. durch Anbringen einer reißfesten Dämmung.
- Bei unbestimmten Bodenverhältnissen müssen Dichtbandagen oder ein
Korrosionsschutzanstrich angebracht werden, um die Leitungen vor Feuchtigkeit
und Kontaktkorrosion zu schützen.
