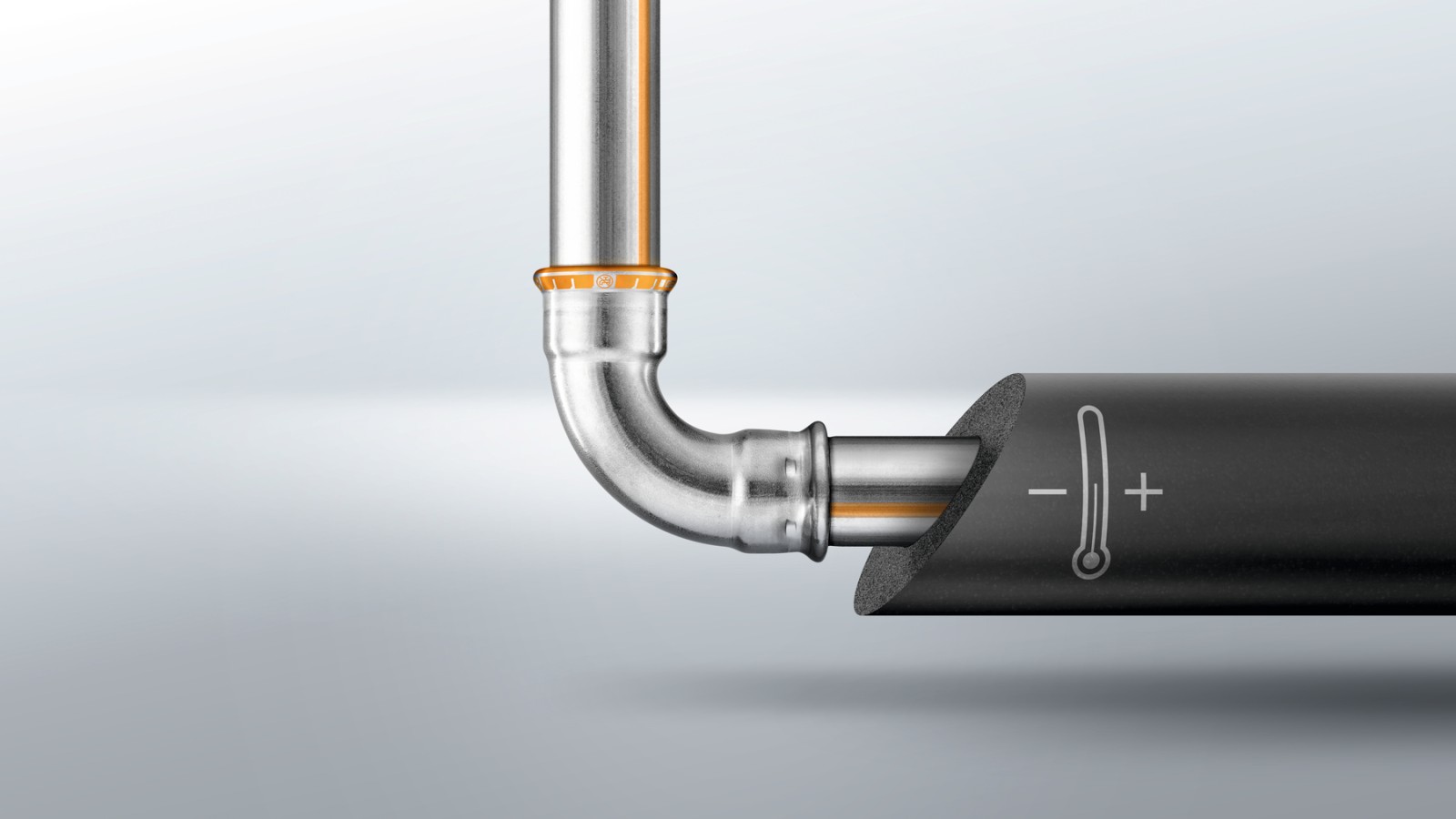

Geberit Mapress Therm für Heiz- und Kühlkreisläufe
Wirtschaftliches und korrosionsbeständiges Edelstahlsystem
Geberit Mapress Therm ist eine korrosionsbeständige und gleichzeitig kostengünstige Lösung für geschlossene Heiz- und Kühlkreisläufe – Anwendungen, in denen sich Feuchtigkeit nicht immer vermeiden lässt.
Bei Kühlanlagen führen Temperaturunterschiede zwischen Leitungsinhalt und Aussenbereich zu Kondenswasser. Bei der Bodenverlegung sorgen nass eingebrachte zementhaltige Baustoffe zu Austrocknungszeiten. Dazu kommt das Risiko vor dem ungewollten Eintritt von Putz- oder Terrassenwasser nach der in Inbetriebnahme.
Das Rohrleitungssystem Geberit Mapress Therm aus CrTi-Stahl eignet sich für beide Anwendungsfälle ohne weitere Korrosions-Maßnahmen und ermöglicht eine sichere Installation.
Hauptanwendungen und Einsatzgebiete
Geberit Mapress Therm eignet sich für folgende Anwendungen:

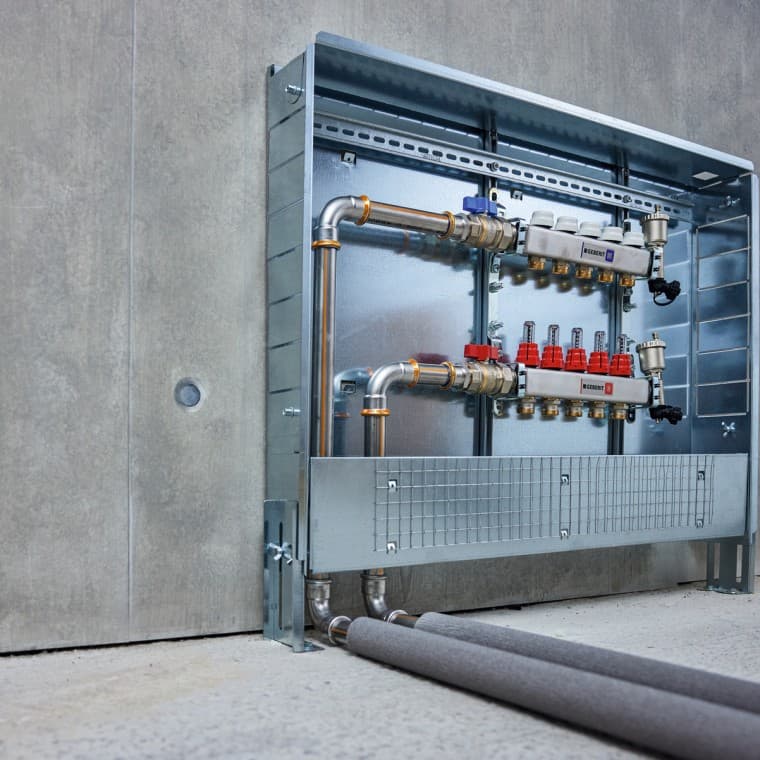

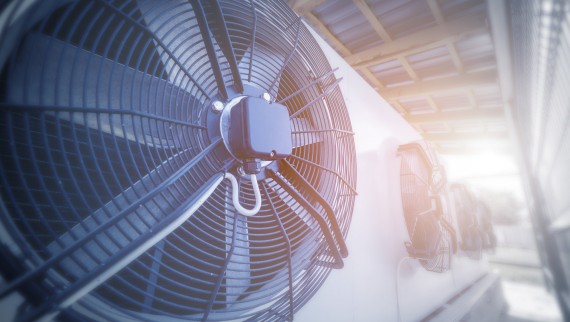

Heizung und Kühlung in der Haustechnik
Geberit Mapress Therm eignet sich nicht nur für Kühlleitungen, sondern kann auch in geschlossenen Heizsystemen eingesetzt werden – beispielsweise für Fussbodenheizungen, Heizkörper oder Radiatoren.

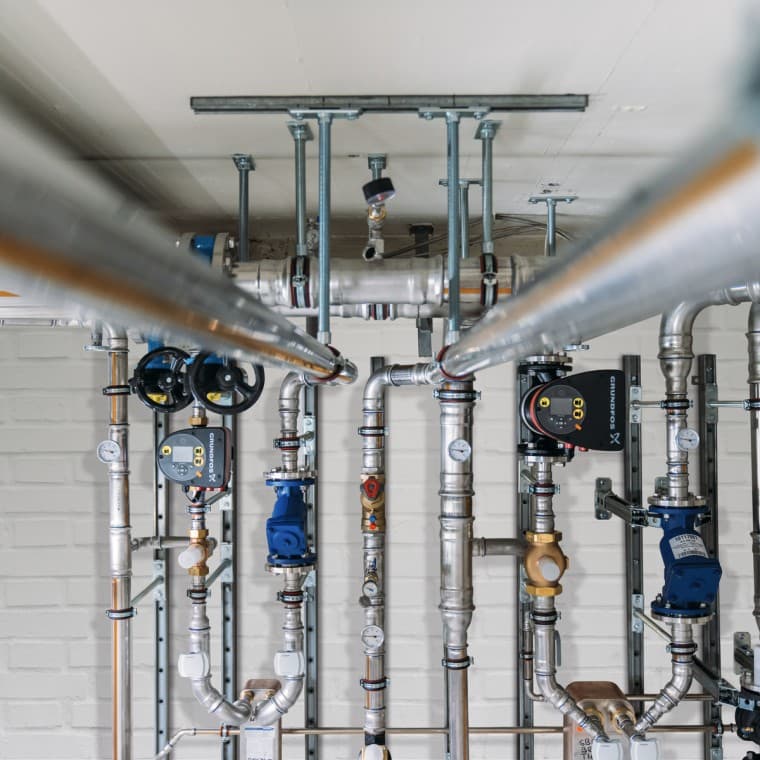

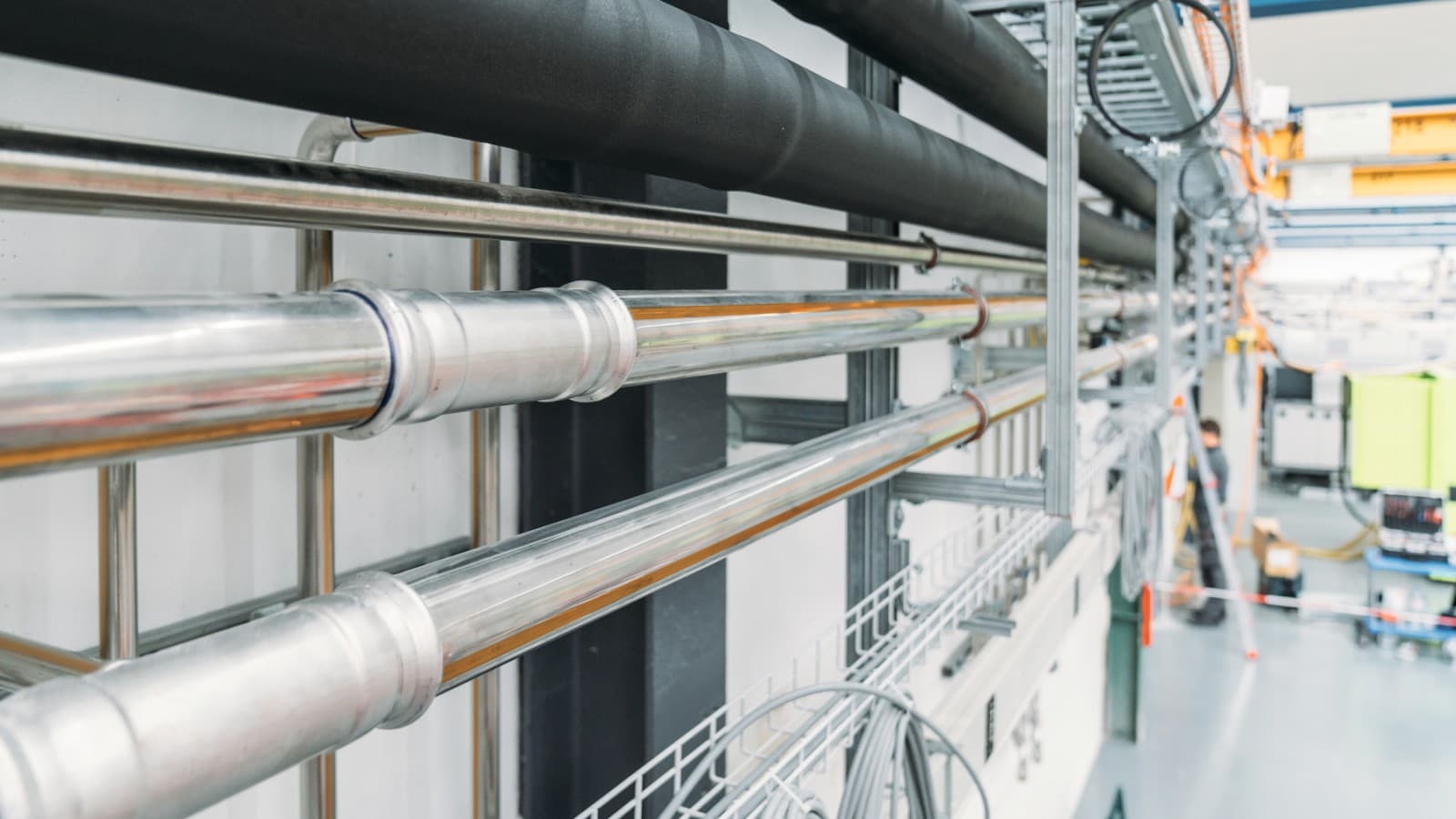

Geschlossene Kühlkreisläufe in der Industrie
Geberit Mapress Therm bietet bei geschlossenen Kühlkreisläufen mit Kondensatbildung zuverlässigen Schutz gegen Aussenkorrosion.

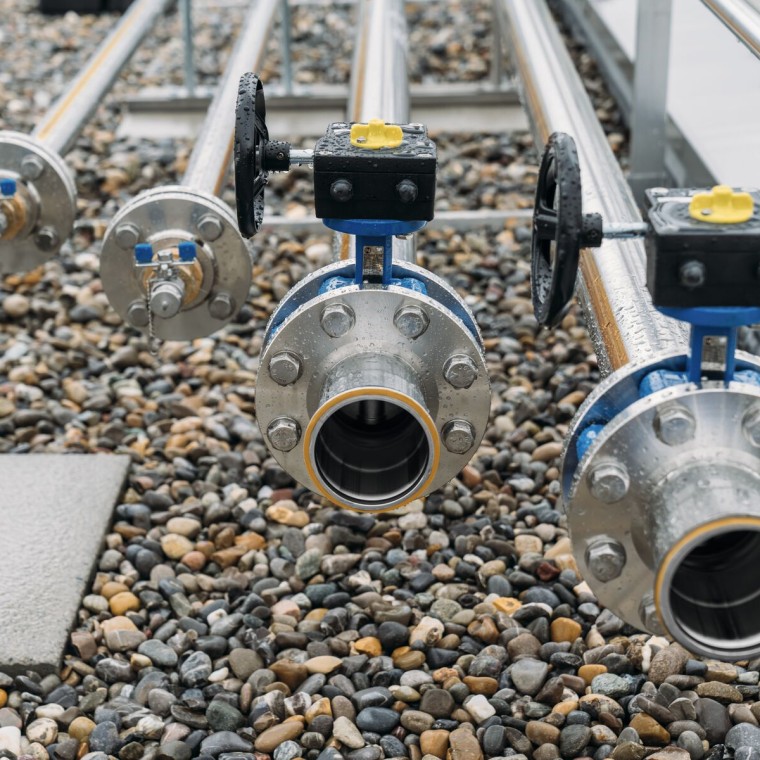

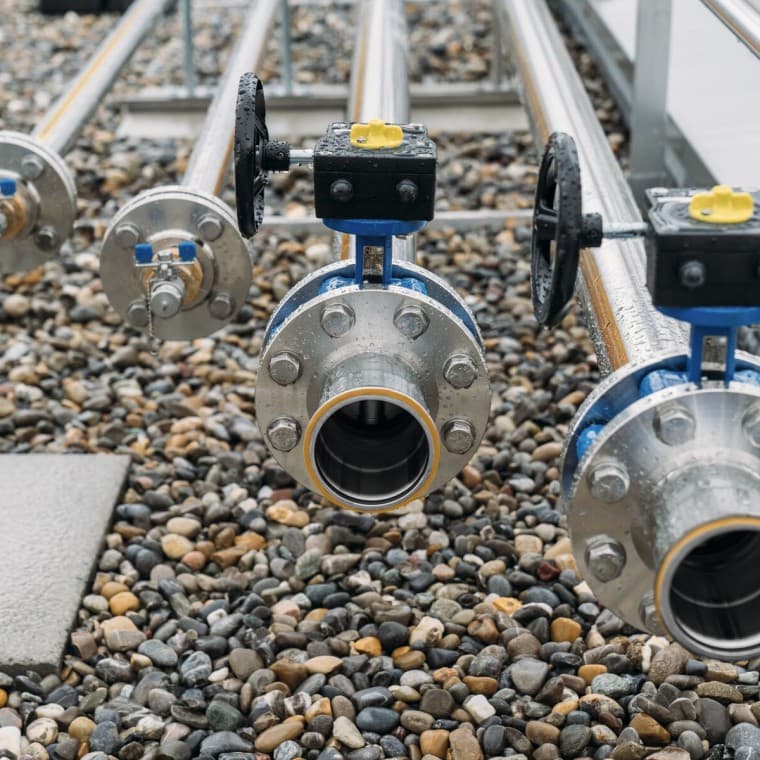

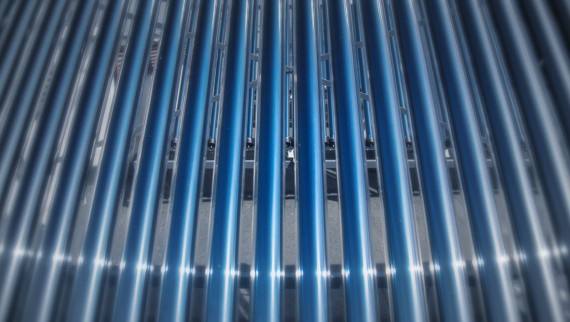

Solar und Fernwärme
Geberit Mapress Therm kann auch für Solartechnik und Fernwärmeheizungswasser eingesetzt werden.
Vorteile von Geberit Mapress Therm Für viele Anwendungen in geschlossenen Systemen
Anwendungen in Kühl- und Heizungsbereich

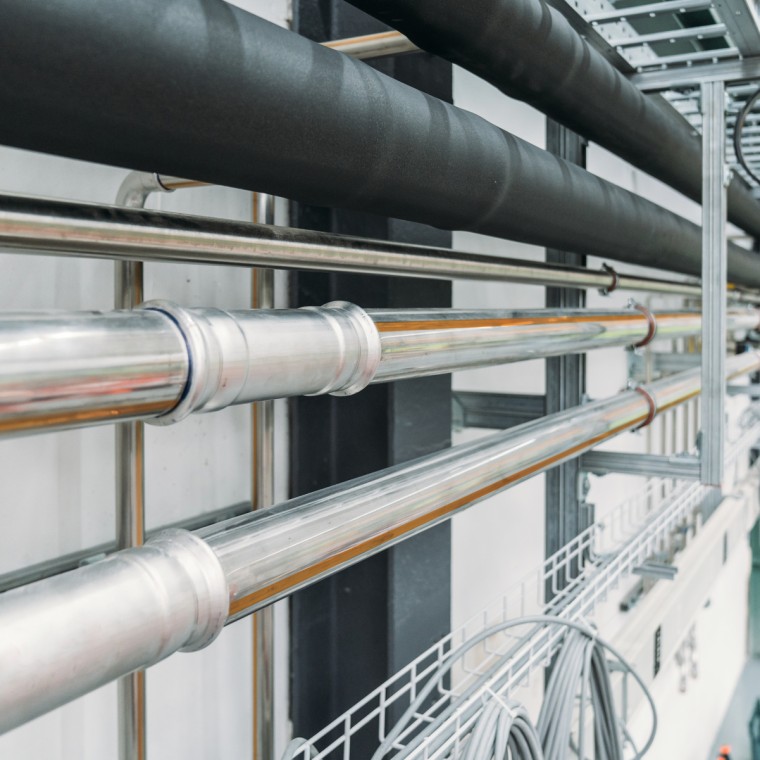

Das Rohrleitungssystem Geberit Mapress Therm eignet sich für eine Vielzahl an Einsatzbereichen, beispielsweise für Heiz- oder Kühlkreisläufe (mit oder ohne Frostschutz) sowie für Druckluft-, Inertgas- und Unterdruckanwendungen.
Eindeutige Systemkennzeichnung
Geberit Mapress Therm ist durch den orangefarbenen Pressindikator auf den Pressfittings sowie aufgrund der Linie auf den Systemrohren klar erkennbar. Zusätzlich wurde das “Nichttrinkwasser“-Symbol hinzugefügt.
Da das Symbol zusätzlich auf jeden Geberit Mapress Therm Fitting eingeprägt ist, bleibt die Erkennung auch nach dem Verpressen erhalten.
Geberit Mapress Therm im Überblick
Daten & Fakten
Sortimentsübersicht
- 10 Nennweiten d15 bis d108
- Über 300 verschiedene Fittings stehen zur Verfügung
- 1.4520 Systemohr aus CrTi
Dimensionen
Verfügbare Rohrdimensionen
| Nennweite DN | Dimension d x s (mm) |
|---|---|
| 12 | 15 x 1,0 |
| 15 | 18 x 1,0 |
| 20 | 22 x 1,2 |
| 25 | 28 x 1,2 |
| 32 | 35 x 1,5 |
| 40 | 42 x 1,5 |
| 50 | 54 x 1,5 |
| 65 | 76,1 x 2,0 |
| 80 | 88,9 x 2,0 |
| 100 | 108 x 2,0 |

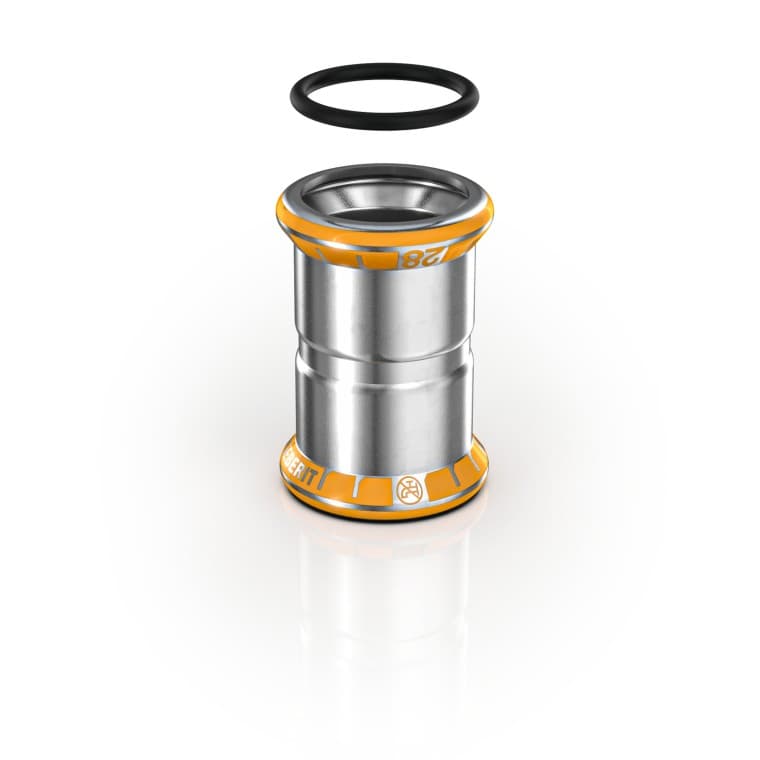

Fittings
Verfügbare Fittings

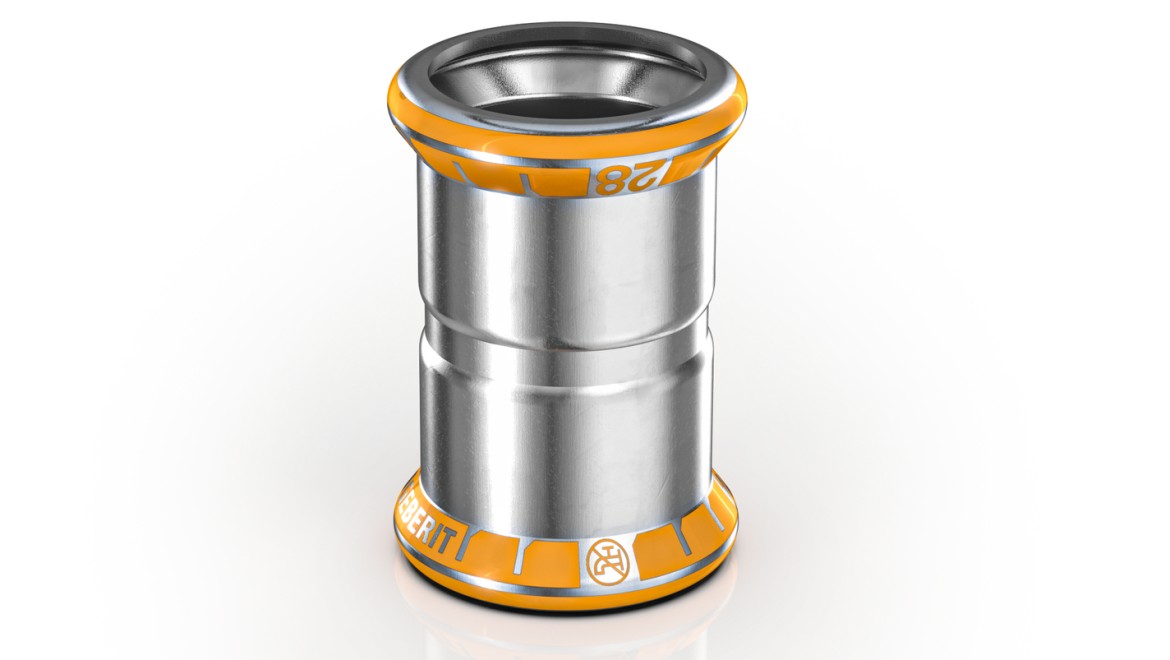

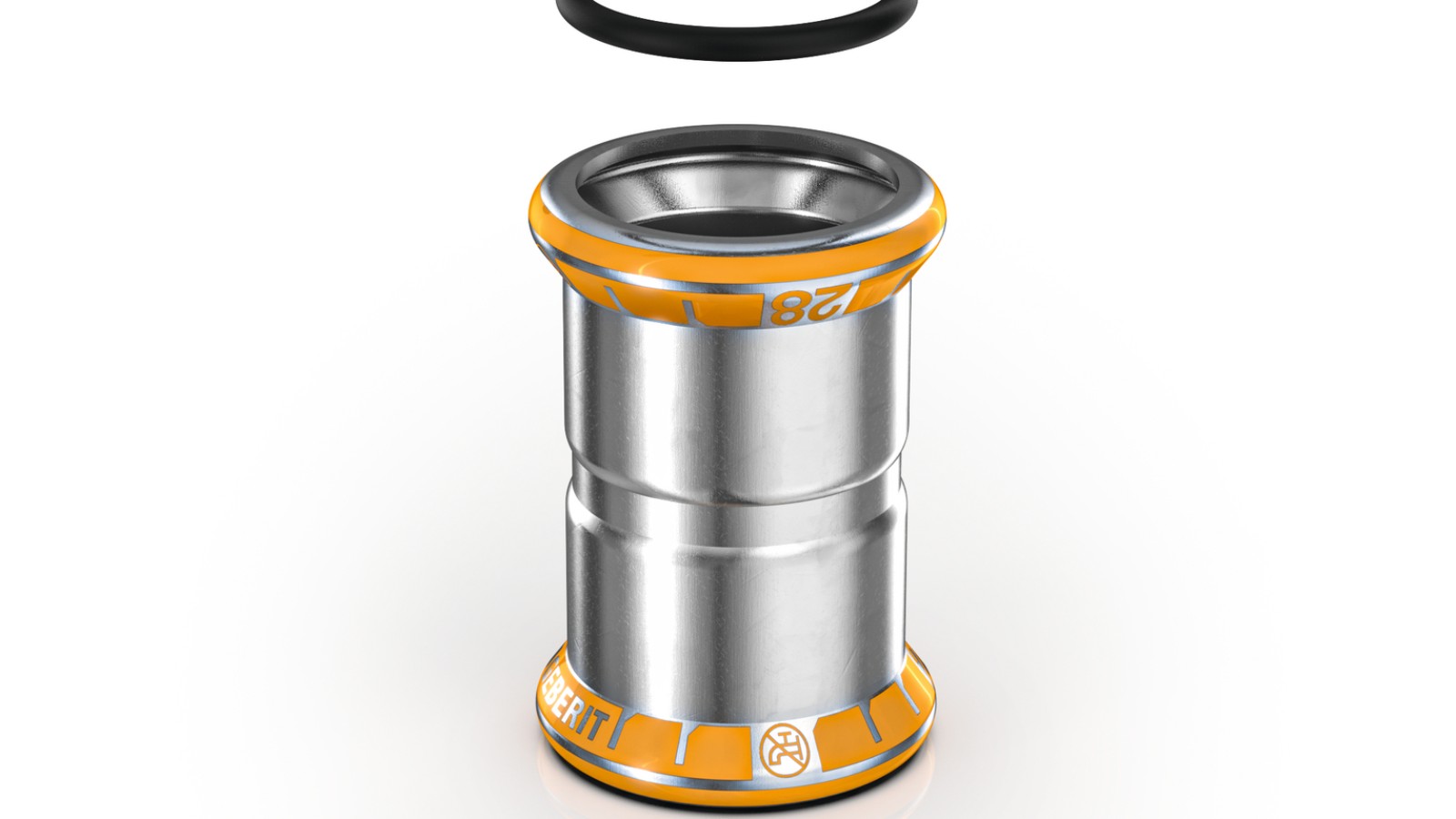

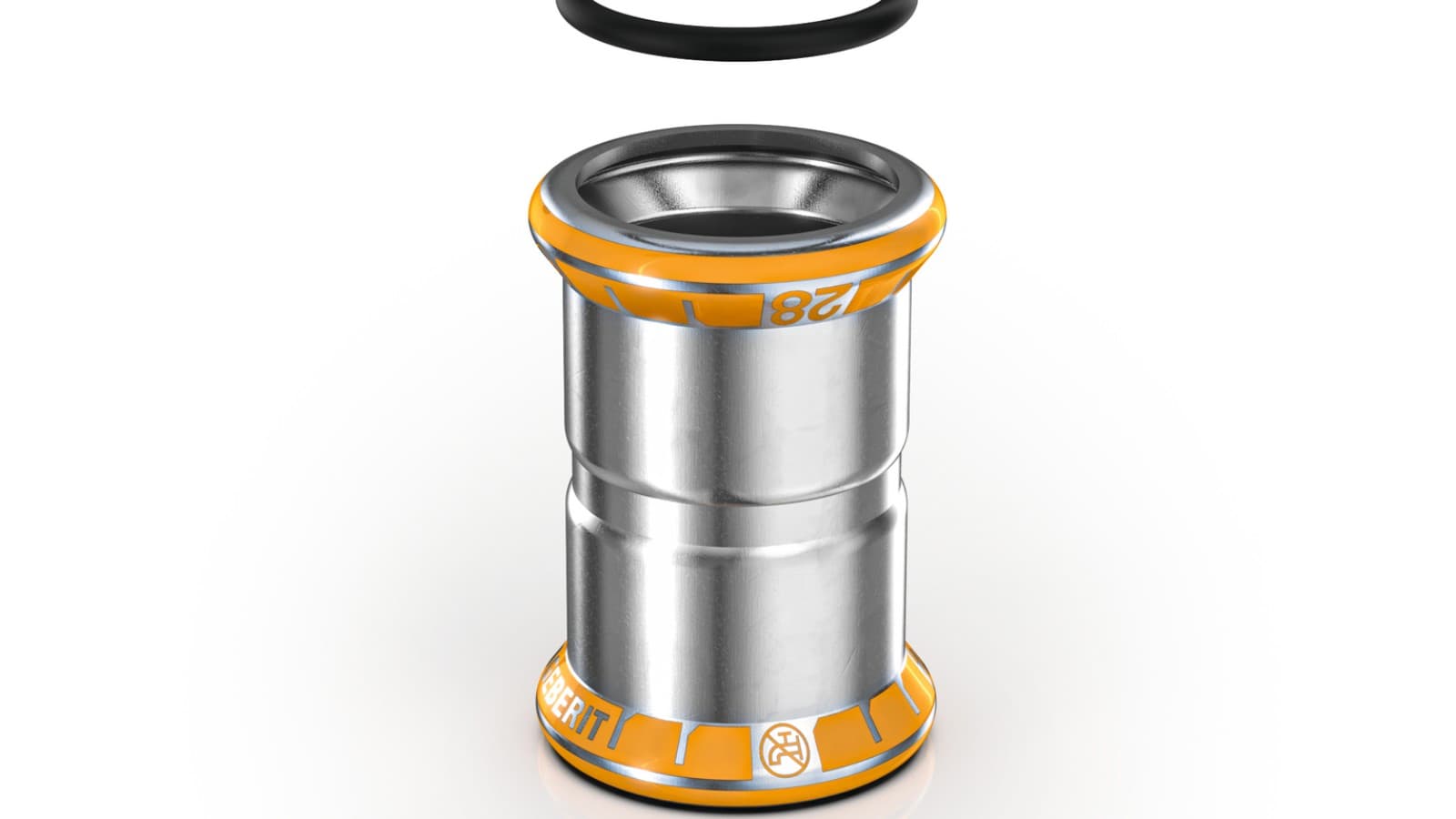

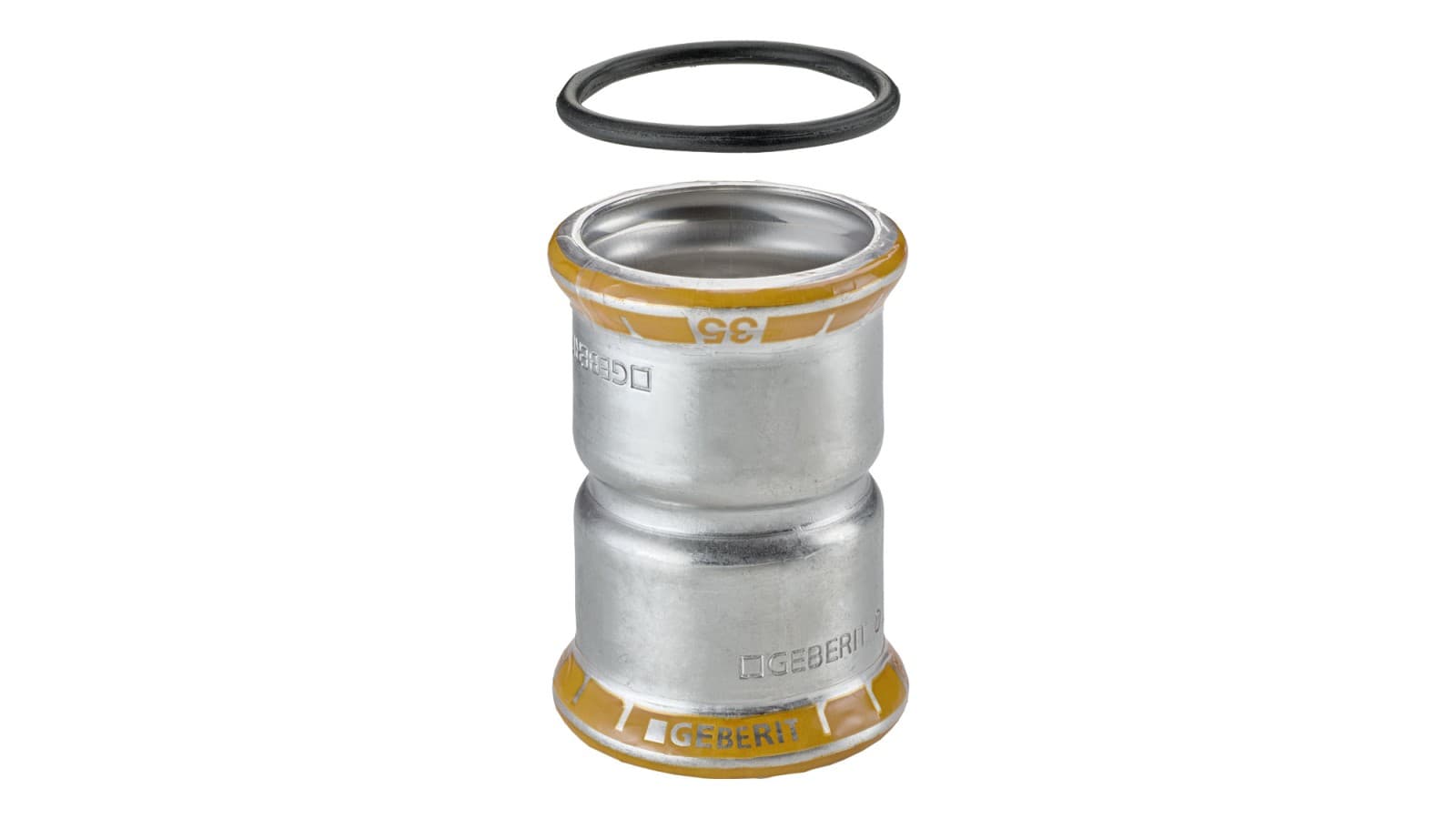

- Orangefarbener Pressindikator zur Überprüfung von korrekt verpressten Fittings
- Orangefarbener Pressindikator kennzeichnet den Werkstoff Edelstahl 1.4520
- Nichttrinkwasser-Symbol auf dem Pressindikator und in Fitting gepresst für die dauerhafte Erkennung
- Dimension auf Pressindikator aufgedruckt
- Nicht verpresste Verbindungen sind undicht und bei einer Druckprüfung sofort erkennbar
- Über 300 verschiedene Fittings stehen zur Verfügung
Dichtungen
Verfügbare Dichtringe
Geberit Mapress Therm kann in verschiedenen Anwendungen mit dem schwarzen CIIR-Dichtring oder mit dem blauen FKM-Dichtring eingesetzt werden. Alle Anwendungen mit Geberit Mapress Therm mit den unterschiedlichen Dichtungen finden Sie in der Verwendungsübersicht. Beachten Sie die jeweiligen Hinweise.

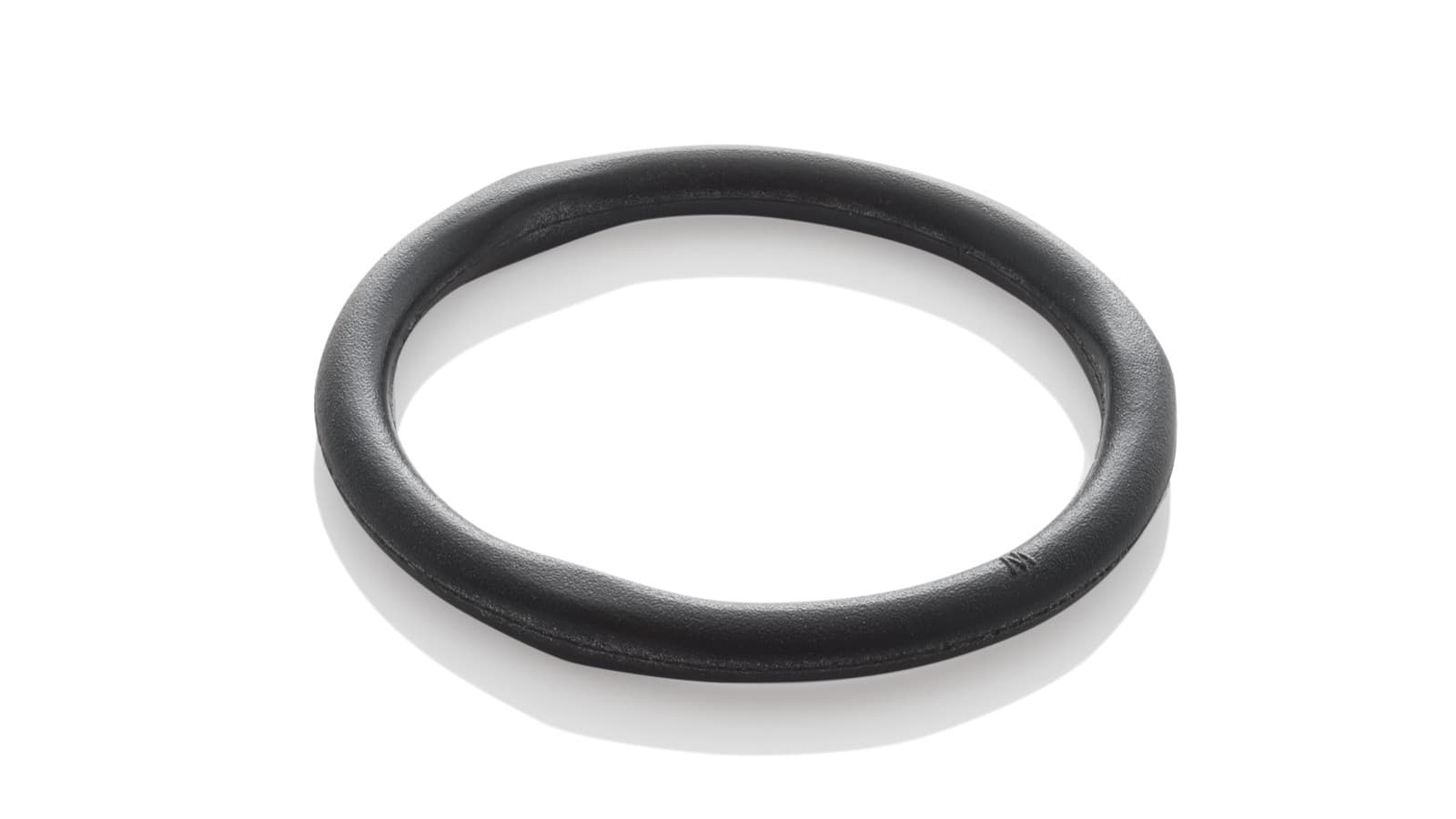

Dichtring CIIR, schwarz
Geberit Mapress Therm mit dem schwarzen CIIR-Dichtring ist für die folgenden flüssigen Medien in geschlossenen Systemen einsetzbar:
- Kühl- und Heizungswasser ohne Frostschutzmittel
- Kühl- und Heizungswasser mit Frostschutzmittel
- Fernwärmeheizungswasser ≤ 120 °C
Und für die folgenden gasförmigen Medien:
- Druckluft (Reinheitsklasse Öl 1–3)
- Unterdruck
- Inertgase (z. B. Stickstoff)

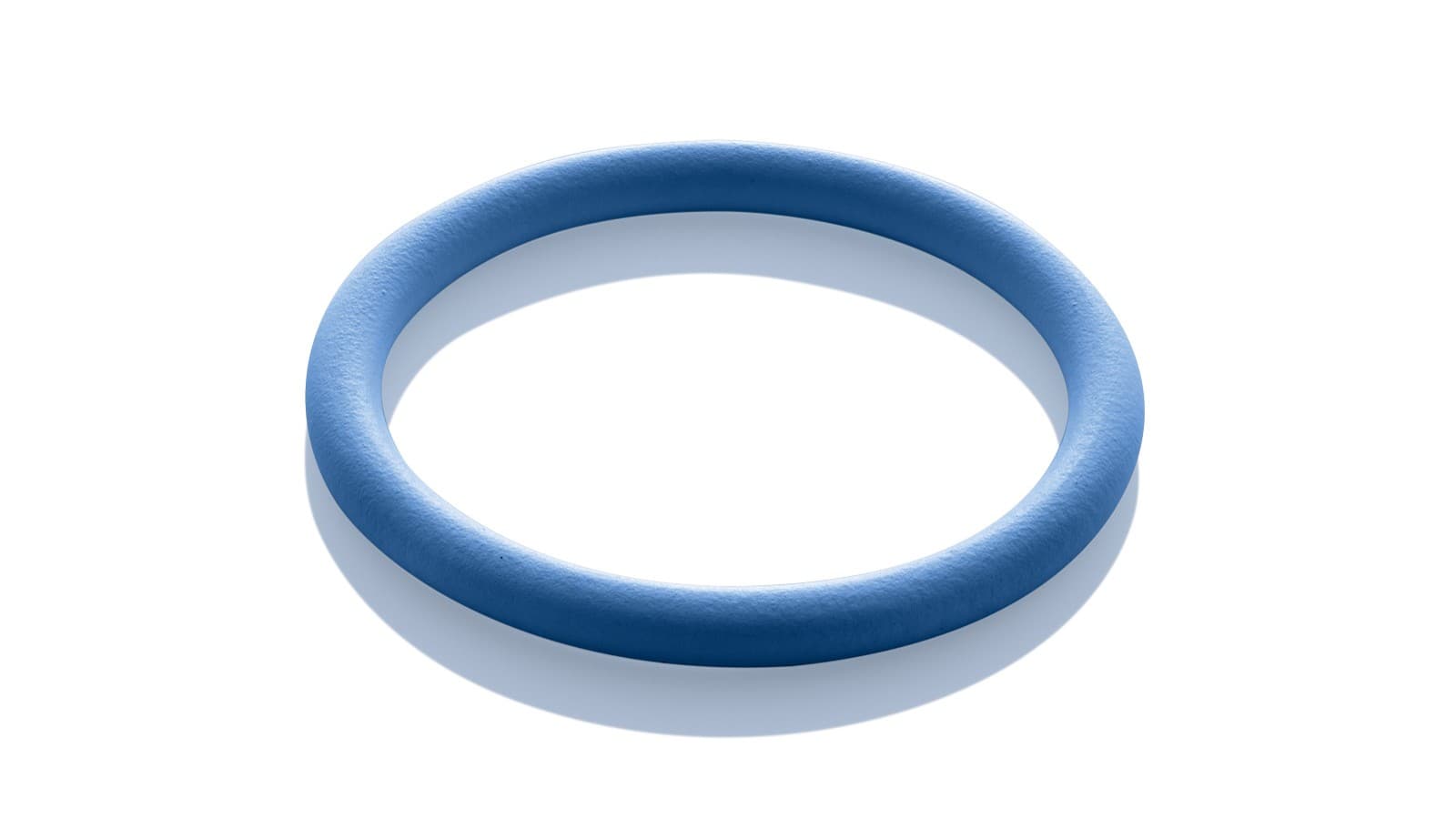

Dichtring FKM, blau
Geberit Mapress Therm in Kombination mit dem blauen FKM-Dichtring steht für hohe Temperatur- und Chemikalienbeständigkeit.
Einsetzbar für die folgenden flüssigen Medien in geschlossenen Systemen:
- Fernwärmeheizungswasser ≤ 140 °C
- Wärmeträger (Solar)
Einsetzbar für die folgenden gasförmigen Medien:
- Druckluft (Reinheitsklasse Öl 1–X)

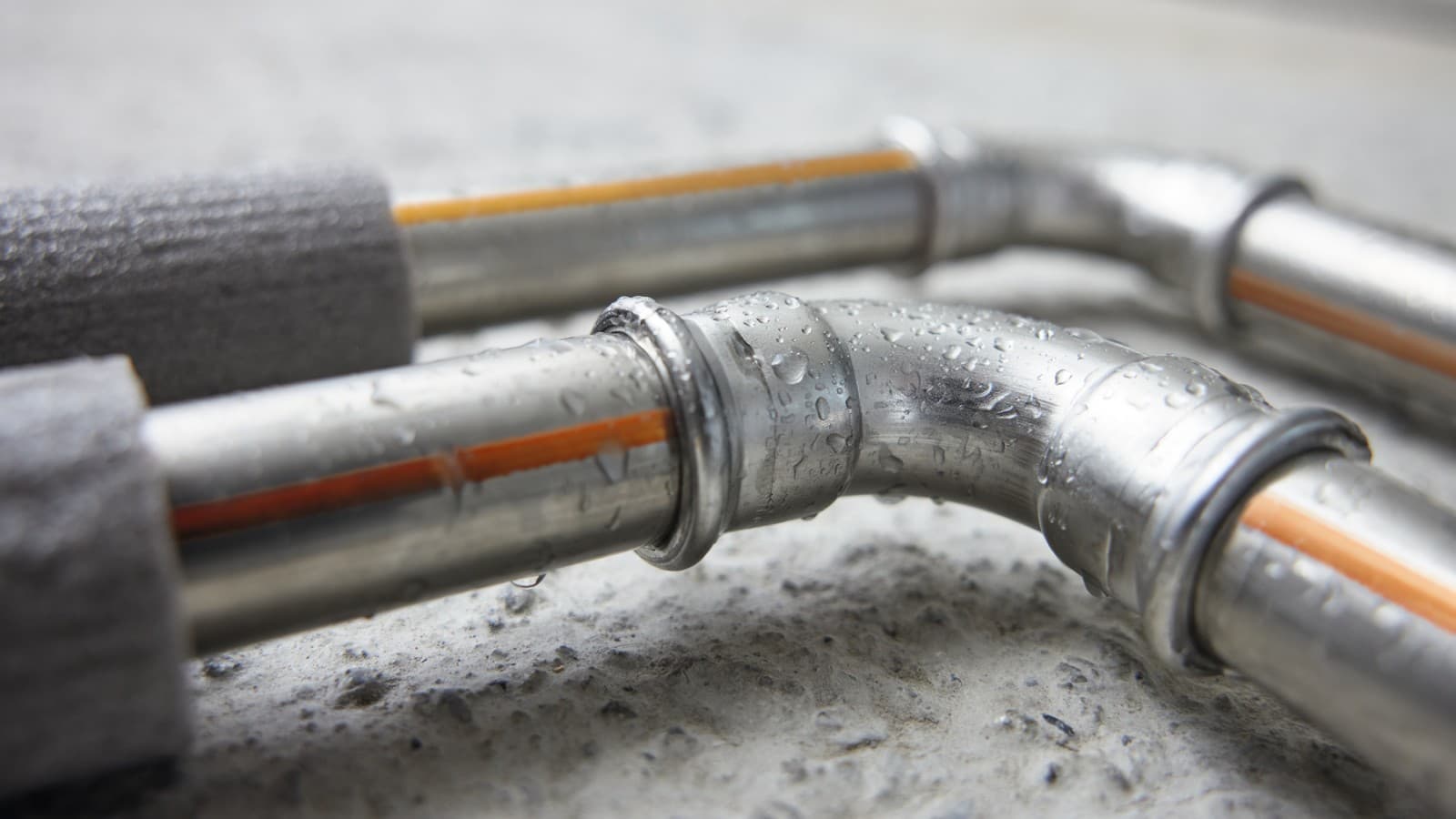

Systemrohre
Verfügbare Systemrohre

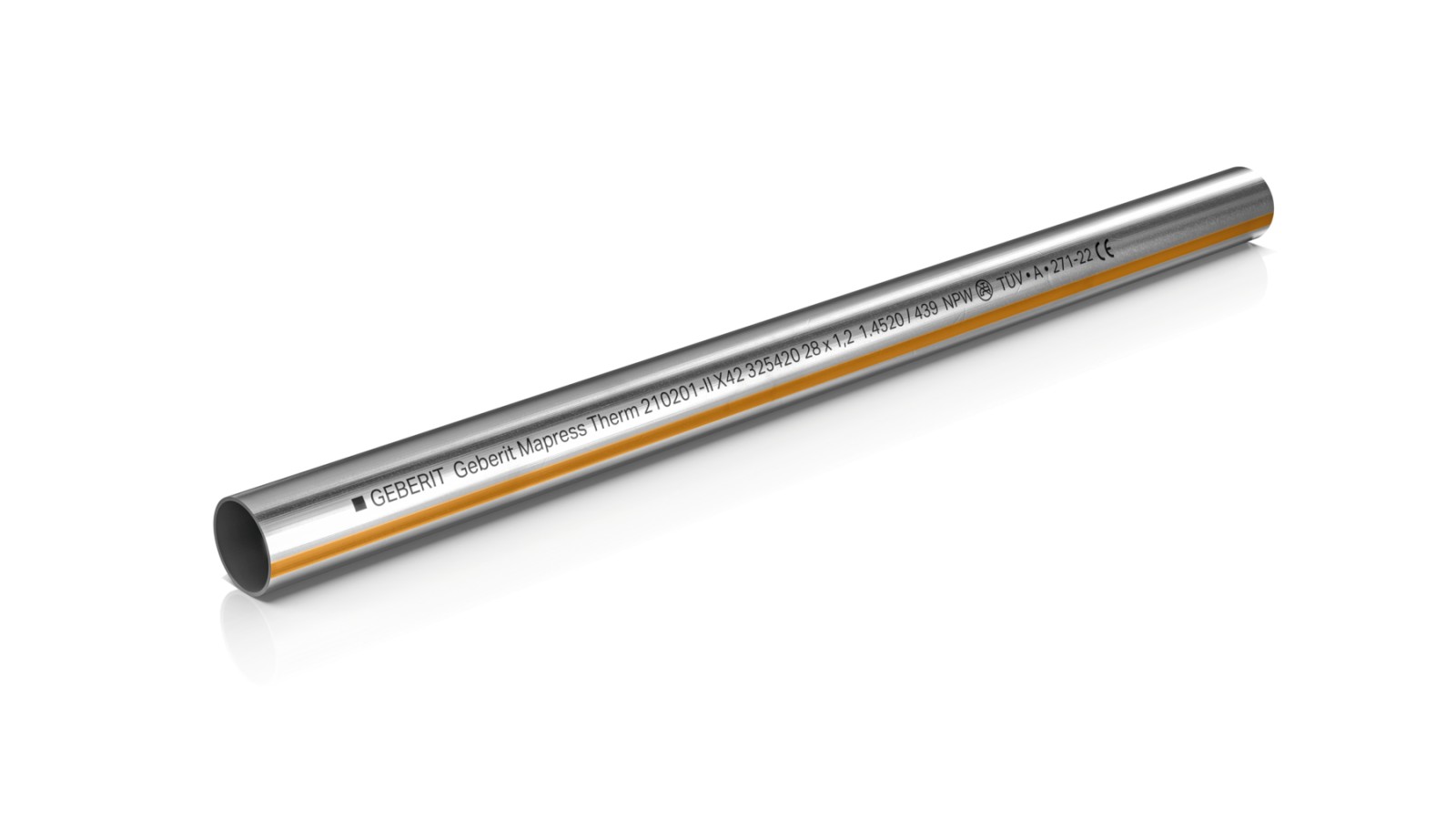

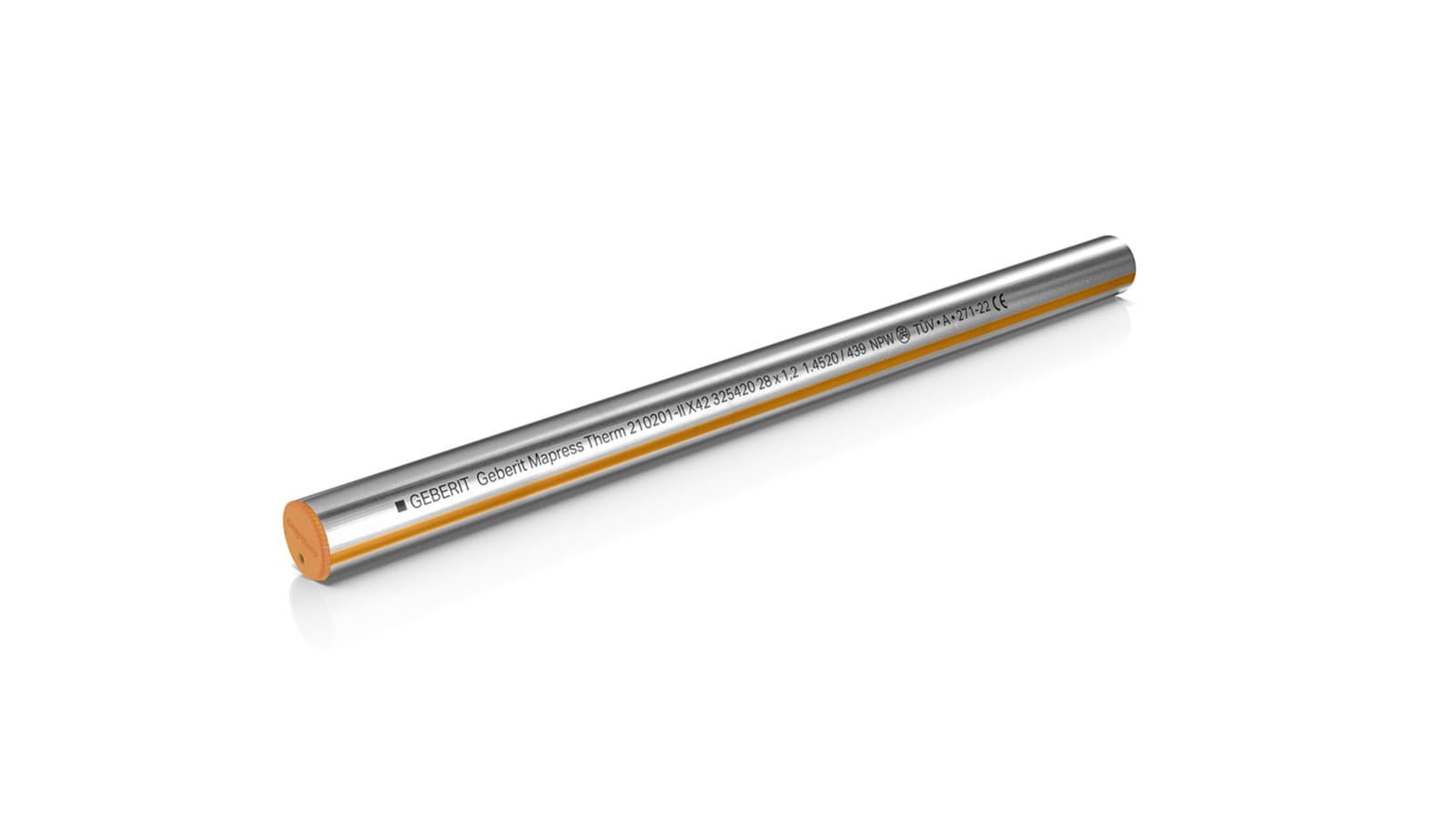

Geberit Mapress Therm Systemrohr CrTi (1.4520)
- Der zum Einsatz kommende niedrig legierte Edelstahl ist korrosionsbeständig
- Kennzeichnung mit durchgehender orangefarbener Linie
- Mit orangefarbenen Schutzkappen
- Beschriftung mit dem Nicht-Trinkwasser-Symbol
Umweltproduktdeklaration
EPD Produktdeklaration
Umweltproduktdeklarationen (Environmental Product Declarations, EPD) schaffen Transparenz und ermöglichen den Vergleich von Produkten in Bezug auf ihre Umweltauswirkungen.
Installation
So funktioniert die Installation

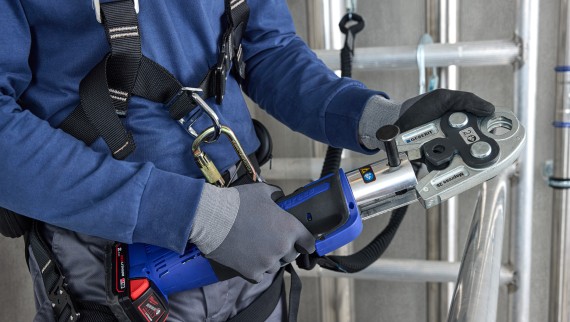

Für die Installation von Geberit Mapress bietet Geberit ein umfassendes Sortiment an Pressgeräten, Pressbacken und -schlingen an.
Hinweis: Die Installation von Geberit Mapress d12 bis d88.9 unterscheidet sich von derjenigen von Geberit Mapress d108.
Produktsortiment Geberit Mapress Therm Artikel, technische Informationen und mehr
Haben Sie Fragen? Wir helfen Ihnen gerne weiter.
Unsere Spezialisten beraten Planer, Sanitärinstallateure und andere Profis bei ihren Projekten. Sie geben Ihnen gerne Auskunft, wie Sie mit unseren Produkten Ihre aktuellen Herausforderungen am besten bewältigen können.
Häufige Fragen zu Geberit Mapress Therm
Wie korrosionsbeständig ist Geberit Mapress Therm?
Geberit Mapress Therm ist korrosionsbeständig für geschlossene Heizungs- und Kühlanlagen. Durch den Einsatz von Edelstahl (Werkstoff 1.4520) bietet das System eine zuverlässige Beständigkeit bei der zusätzliche Korrosionsschutzmaßnahmen unter den vorgesehenen Betriebsbedingungen meist nicht notwendig sind.
Worin unterscheidet sich Geberit Mapress Therm von Geberit Mapress Edelstahl?
Geberit Mapress Therm besteht aus Edelstahl 1.4520 für geschlossene Kreisläufe, Geberit Mapress Edelstahl aus 1.4401 für universelle Anwendungen - auch in offenen Kreisläufen.
Wann wird Geberit Mapress Therm oder Geberit Mapress C-Stahl verwendet?
Geberit Mapress Therm wird in geschlossenen Heizungs-, Kühlanlagen eingesetzt und ist auch bei Risiko von Kondenswasser ohne Korrosionsschutzmaßnahmen beständig.
Geberit Mapress C-Stahl eignet sich für geschlossene Heizungs- und Industrieanlagen mit geringen Korrosionsanforderungen.
Kann ich Geberit Mapress Therm mit anderen Werkstoffen kombinieren?
In geschlossenen Heizkreisläufen sind die folgenden Mapress Systeme uneingeschränkt kombinierbar – ohne Distanzstück:
- Geberit Mapress Edelstahl 1.4401
- Geberit Mapress Edelstahl 1.4521
- Geberit Mapress Therm
- Geberit Mapress C-Stahl und
- Geberit Mapress Kupfer
In Kühlkreisläufen ist aufgrund von Feuchtigkeit an der Rohraußenwand ein Distanzstück (Länge > 50 mm, wasserberührende Fläche) erforderlich.
Ähnliche Themen entdecken

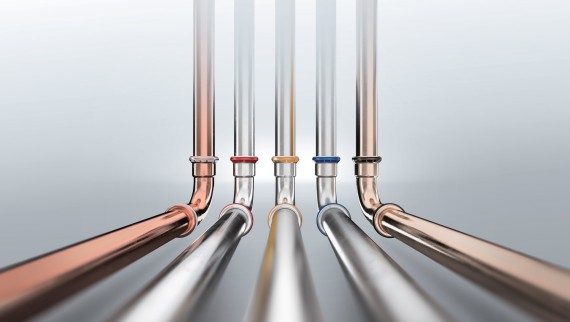

Geberit Mapress
Von der Trinkwasserversorgung bis hin zu komplexen industriellen Anlagen – das Presssystem mit verschiedenen Stahlsorten lässt sich für viele Anwendungen einsetzen.

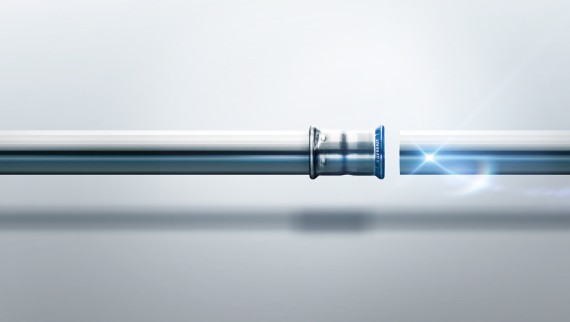

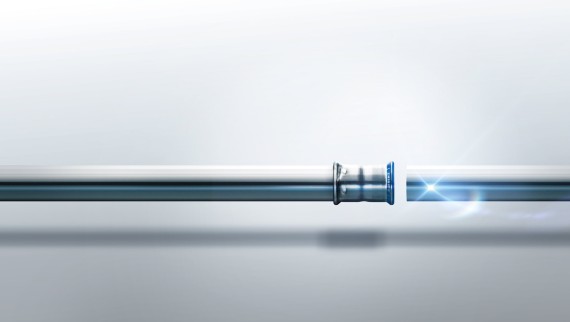

Geberit Mapress Edelstahl
Von der Trinkwasserversorgung bis hin zu komplexen industriellen Anlagen – das Presssystem lässt sich für viele Anwendungen einsetzen.
Geberit Mapress Kupfer
Die bewährten Fittings aus Kupfer überzeugen durch hohe Druck-, Temperatur- und Korrosionsbeständigkeit. Dank der verfügbaren Dichtringe sind sie vielseitig einsetzbar.

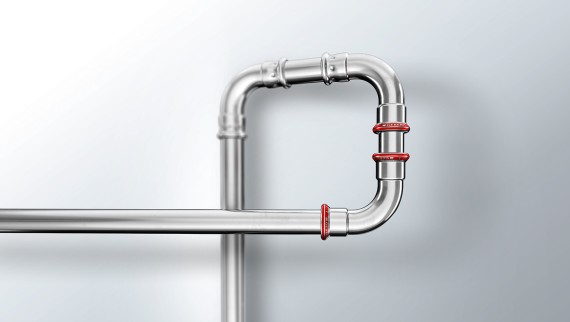

Geberit Mapress C-Stahl
Geberit Mapress C-Stahl ist eine wirtschaftliche Lösung für geschlossene Kreisläufe. Das System bietet sichere und dauerhaft dichte Verbindungen.
Geberit Mapress CuNiFe
Das Rohrleitungssystem eignet sich aufgrund seiner hohen Korrosionsbeständigkeit ideal für Anwendungen mit Meerwasserkontakt.
Rohrleitungssysteme für Industrieanwendungen
Die sicheren Lösungen von Geberit für unterschiedliche Medien haben sich seit Jahrzehnten weltweit bewährt. Vertrauen Sie auf unsere Expertise für Industrieanwendungen.

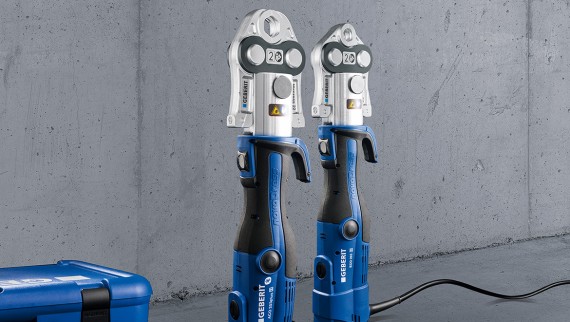

Werkzeuge für Geberit Versorgungssysteme
